本产品是24-bit ADC 计重秤模块，外部分辨率最高可支持6000，除了包含一般秤重模块有的功能以外(例如：去皮/归零、单位切换)，还具备累积计重、抗震、省电、亮度调整等功能，并能将测量结果直接以UART 输出，不需要另外转换。
本产品适合应用在小地磅、计重桌秤、动物电子秤等产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
计重秤模块 BM42P782-N1
CN¥19.4
缺货
Product ID
BM42P782-N1
此为预购商品，正常情况下，下单后2周出货。
本产品仅适合有计重秤产品开发经验的使用者，若无相关经验，请勿选购。
产品特色
- 工作电压：
- 9V~16V (AC/DC 外接电源)
- 4.2V (单节 4.2V 锂电池)
- 4V (4V 铅酸电池)
- 6V (6V 铅酸电池) - 工作电流：9~35mA (@秤重传感器 1000ohm)
- 工作温度：-10℃~65℃
- 支持线性標定，线性度：0.005%
- 具有 24-bit ADC，最高外部分辨率：6000
- 支持多量程感量，可设定单一/单二/单三精准度
- 功能：
- 去皮 / 归零
- 单位切换：公斤 (kg) / 公克 (g) / 数量 (pcs) / 百分比 (%) / 公升 (liter)
- 重量累积
- 密码设定
- 亮度 / ADC 采集速度调整
- 计重抗震
- 省电 - 通讯介面：UART (波特率：9600bps)
- 尺寸：77 x 32 x 15 mm
- 净重：16g
产品说明
本产品需要外接按键、6 位元数码管显示模块、秤重传感器一起使用。
您可以透过外接的按键设定去皮/归零、累积重量、切换单位、设定密码等功能。产品出厂时已设定了初始密码 650715，可以自行修改。
⬥ 相关设定请参考规格书的「功能描述」章节。

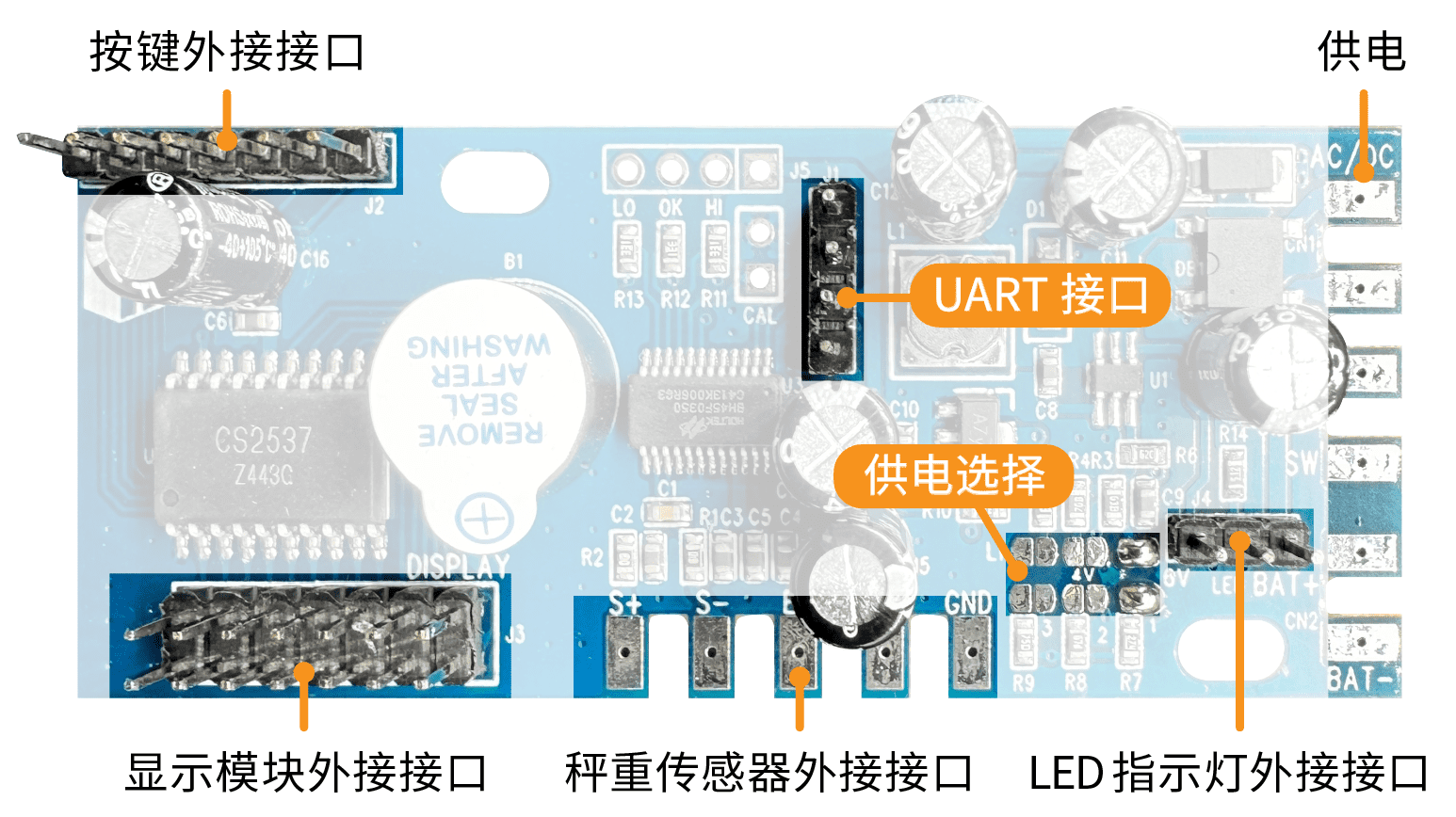

产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 秤重传感器接口 | ||
| 1 | S- | 秤重传感器负回馈 |
| 2 | S+ | 秤重传感器正回馈 |
| 3 | E- | 秤重传感器负电源 |
| 4 | E+ | 秤重传感器正电源 |
| 5 | GND | 接地 |
| LED 指示灯接口 | ||
| 6 | VCC | AC/DC 供电状态 (焊接到 VCC-R) |
| 7 | R | 串接 5.1kΩ 电阻到地 |
| 8 | SW2 | SW2 供电状态 (焊接到 SW2-R) |
| 供电 | ||
| 9 | BAT- | 接地 (电池) |
| 10 | BAT+ | 供电：4V/4.2/6V (电池) |
| 11 | SW1 | 开关接口 1 |
| 12 | SW2 | 开关接口 2 |
| 13 | AC/DC1 | AC/DC 供电引脚 1：9V~16V |
| 14 | AC/DC2 | AC/DC 供电引脚 2：9V~16V |
| UART 接口 | ||
| 15 | TXD | UART: TX |
| 16 | RXD | UART: RX |
| 17 | 3V3 | 正电源：3.3V |
| 18 | GND | 接地 |
| 外接按键接口 | ||
| 19 | SEG6 | SEG6 引脚 |
| 20 | SEG5 | SEG5 引脚 |
| 21 | SEG4 | SEG4 引脚 (MODE) |
| 22 | SEG3 | SEG3 引脚 (MR) |
| 23 | SEG2 | SEG2 引脚 (M+) |
| 24 | SEG1 | SEG1 引脚 (去皮 / 归零) |
| 25 | KSCAN | KSCAN 引脚 |
| 26 | GND | 接地 |
| 27 | CAL | 标定引脚 |
| 外接显示模块接口 | ||
| 28 | SEG1 | SEG1 引脚 |
| 29 | SEG2 | SEG2 引脚 |
| 30 | SEG3 | SEG3 引脚 |
| 31 | SEG4 | SEG4 引脚 |
| 32 | SEG5 | SEG5 引脚 |
| 33 | SEG6 | SEG6 引脚 |
| 34 | SEG7 | SEG7 引脚 |
| 35 | SEG8 | SEG8 引脚 |
| 36 | D6 | D6 引脚 |
| 37 | D5 | D5 引脚 |
| 38 | D4 | D4 引脚 |
| 39 | D3 | D3 引脚 |
| 40 | D2 | D2 引脚 |
| 41 | D1 | D1 引脚 |
| HS Code (仅供参考) | 8517.79.00.00-6 |
|---|
