蓝牙5.2 BLE模块 BM67C741-1

CN¥20.9

缺货

Product ID

BM67C741-1

产品说明

BM67C741-1是蓝芽透明传输的模块，模块上有一个低功耗蓝芽收发 32-bit MCU HT32F67741，并提供 UART 接口来收发指令，适合大量生产阶段使用。

您可以搭配 APP "BCBLEDemo" 及 RF 开发板 BCE-GENTrx0-001 与模块一起使用。只要先透过 e-Link32 Pro 将程序烧录进模块，开发板上的模块与手机 APP 连线成功后，按下开发板或 APP 的按键，即可双向控制 LED 灯亮。

本产品已通过 FCC & CE pretest。

产品信息

尺寸：24 x 20 x 1 mm
净重：6.4g

请选择产品数量

选择	数量	折扣	单价
	1-9	-	CN¥20.9
	10+	5%	CN¥19.9

大量订购询价。

库存到货通知

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品特色

蓝芽版本：Bluetooth 5.2 BLE
工作电压：2.0V - 3.6V
工作电流
- 浅睡状态 (未连接)：765μA @ 100ms, 3V (广播间隔 100ms)
- 深度睡眠状态：2uA
调制方式：GFSK
频段：2402MHz~2480MHz
最大发射功率：+3.5dBm @最大功率
最大发射距离：>100m@ +3.5dBm (空旷地)
接收灵敏度：-94dbm (1Mbps) / -91dbm (2Mbps) @25°C
UART 通信接口
预设广播名：BM67C741-1 (可调整)
已通过 FCC & CE pretest

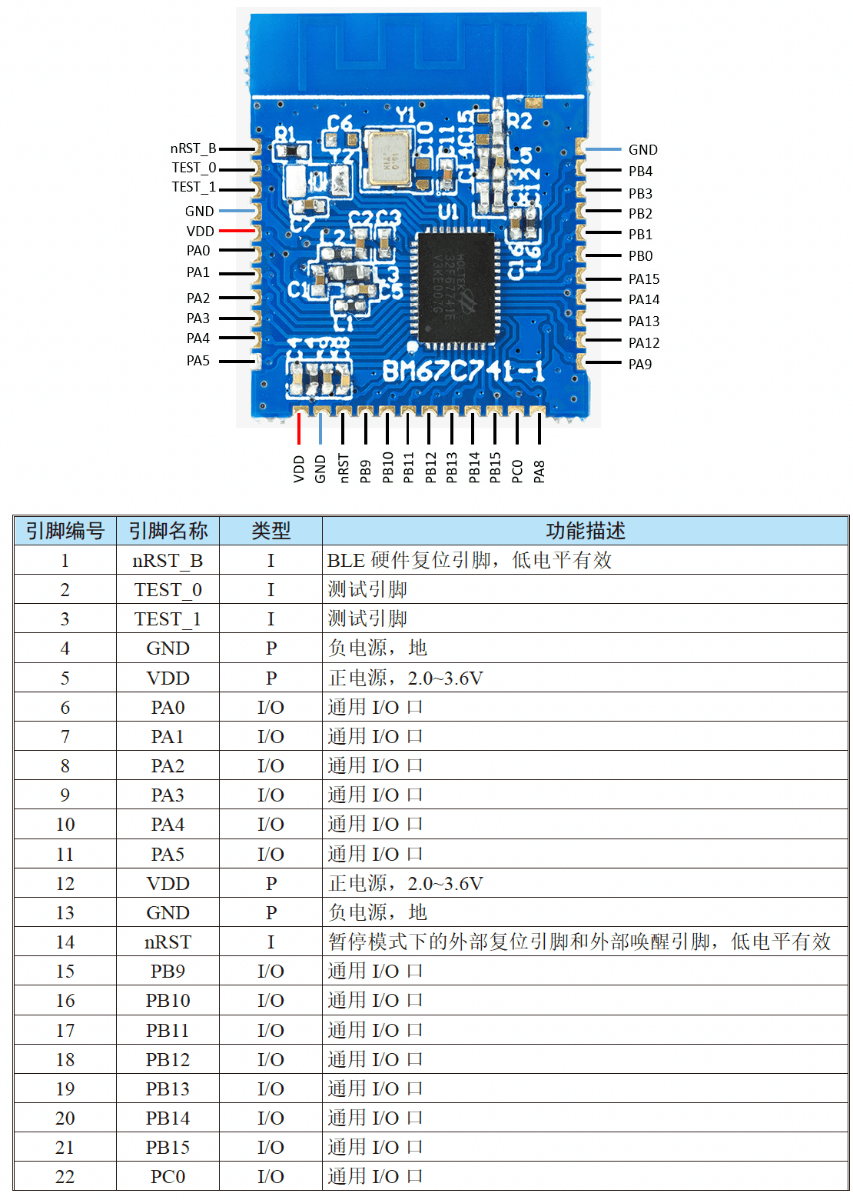

引脚说明

我们的使用经验

需要工具

转接板：BCT-67C741-001 (板上已焊有BM67C741-1 模块)
开发板：BCE-GENTrx0-001
烧录工具：e-Link32 Pro
烧录软件：e-Link32 Pro ICP Tool
App : BCBLEDemo，您可以在 Apple app store 搜寻 "BCBLEDemo"

我们没有将这个 APP 上架到 Android 的 Play 商店。
使用前，您需要先扫描下方二维码，下载并安装 ”bcm7602.apk“。

使用步骤

透过转接板将 BM67C741-1 插上开发板 BCE-GenTrx0-001 右上方的插槽。

使用 e-Link32 Pro 搭配烧录软件 e-Link32 Pro ICP Tool，将范例程序烧录进 BM67C741-1 (请从 "文件" 中下载范例程序)。
烧录完成后，将 BCE-GenTrx0-001 接上电源 (可选择四种供电方式)。

供电方式说明

1. 外部电源 (VEXT)：接上不超过 3.6V 的外部电源
2. Micro USB:
(1) LDO33：接上 3.3V 电源，并将 J2 的跳帽移至 USB 的位置。
(2) VUSB：接上 5V 电源。
3. 电池 (BATT)：在开发板背面的电池座放上两颗 1.5V 的三号电池。
4. 变压器 (LDO33)：使用变压器接上不超过 12V 的电源，并将 J2 的跳帽移至 DC JACK。

★ 您只要选择上方任一种电源供电即可，选择后，记得将跳帽放上排针对应的位置，再将电源开关拨到 on 启动电源。
