电容式指纹辨识套件(BMCOM) BMA92K222

CN¥151.2 (未税)

缺货

Product ID

BMA92K222

本产品 BMA92K222 是电容式指纹辨识套件，可储存及辨识 100 组的指纹，支援 UART 通信接口。产品内容包含一个转接板、一个指纹辨识模组 BM92S2222-A 及一条连接线。

请选择产品数量

选择	数量	折扣	单价
	1-9	-	CN¥151.2
	10+	5%	CN¥143.6

大量订购询价。

库存到货通知

欢迎点击右侧图示，直接进入倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品说明

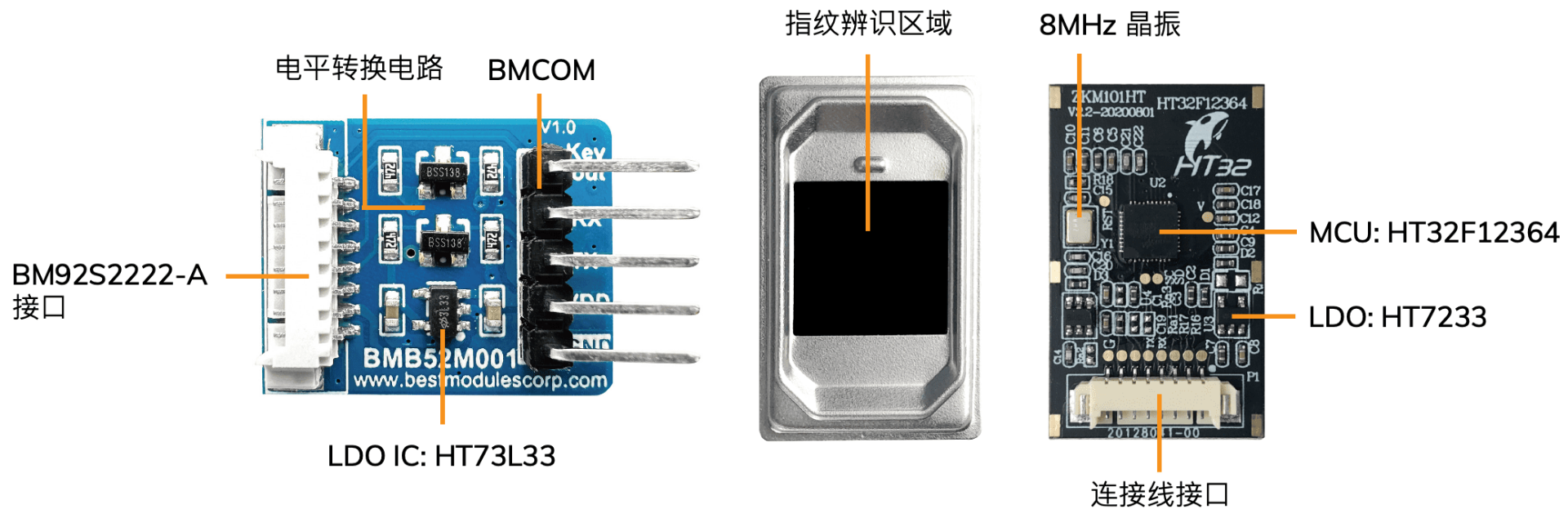

BMA92K222 与 BM92S2222-A 具有相同的功能及规格，两者的差别在于：BMA92K222 使用转接板上的电位转换电路及 LDO IC HT73L33 将 BM92S2222-A 的脚位转换成 BMCOM，方便直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配 Arduino 开发板使用 (例如：Arduino UNO)。

BM92S2222-A 内置 Holtek 32-bit MCU HT32F12364 及演算法，可快速地取样指纹、建立特征模板、辨识指纹。
同时也内置触摸 IC，当手指接触到模块的金属框时，触摸 IC 改变输出电位。开发板可以在侦测到此信号后才供电给指纹辨识模块，大幅减少待机功耗。

产品特色

输入电压：3.3V～5.5V
工作电流：40mA @5V
待机电流：<30μA @5V
模块内置 32-bit MCU HT32F12364
可储存及辨识 100 组指纹
- 辨识时间 < 1 秒 (100组指纹)
- 错误接受率 (FAR) ：< 0.001%
- 错误拒绝率 (FRR) ：< 1%
-感测面积：9.6 x 9.6 mm
- 指纹影像大小：192 x 192 像素 (解析度：508 dpi)
- 指纹模板 (template)：512 bytes
- 1:1 验证模式
- 1:N 识别模式
预热时间：< 100ms
通信接口 : UART (预设波特率：57600bps)
尺寸：转接板 27 x 17.02 x 7.5 mm / 模块 33.49 x 20.53 x 6.23 mm
净重：转接板 2g / 模块 3.9g
产品包含：指纹辨识模块 BM92S2222-A x1、转接板 x1、连接线 x1

产品功能说明

引脚说明

引脚	名称	功能
1	Keyout	感测到手指触摸：输出低电平否则输出高电平
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供电：3.3V~5.5V
5	GND	接地
6	5V	供电：3.3V~5.5V (模块)
7	OTG_DP	USB-DP 预留引脚
8	OTG_DM	USB-DM 预留引脚
9	USART_TX	UART: TX
10	USART_RX	UART: RX
11	Keyout	感测到手指触摸：输出低电平否则输出高电平
12	TVDD	供电：2.0V~5.5V (触摸 IC)
13	GND	接地
