BA45F5250 开发板 (语音感烟探测报警器) BMAN5250DSA

CN¥219.6 (未税)

缺货

Product ID

BMAN5250DSA

此为预购产品，若有需求，请先与我们联系。

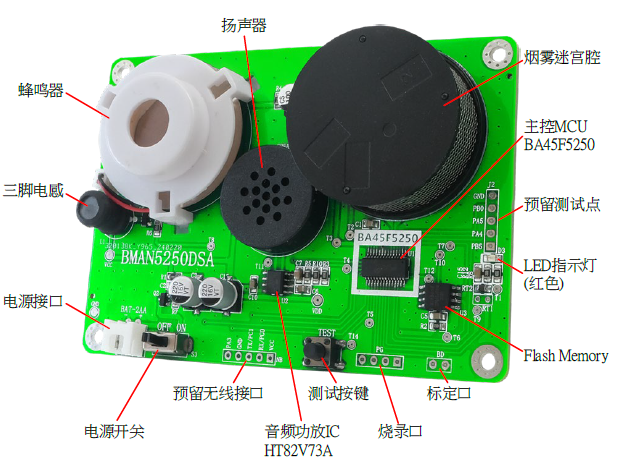

BMAN5250DSA 是基於 Holtek 8-bit 感煙探測器 MCU BA45F5250 的开发板，产品功能为独立型语音感烟探测报警器，适用于产品开发、功能验证及演示用途。

库存到货通知

欢迎点击右侧图示，直接进入倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

使用说明

上电自检
设备上电后，红色 LED 闪烁一次，蜂鸣器鸣叫一次。
若设备尚未完成标定或标定失败，上电后红色 LED 将持续常亮。
标定模式
在上电前短接板上的 BD 标定接口（PC4 与 GND），即可进入标定模式。
进入标定模式后，红色 LED 每秒闪烁一次。
标定成功后，设备自动进入待机模式。
若标定失败，红色 LED 将持续常亮。
待机模式
在无异常状态下，设备工作于待机模式。
红色 LED 每 40 秒闪烁一次。
低电压模式
当电源电压低于 2.7V 时，设备进入低电压模式。
在此模式下，红色 LED 每 40 秒闪烁一次，蜂鸣器鸣叫一次。
扬声器播放低电压语音提示。
报警模式
当烟雾浓度超过报警阈值时，设备进入报警模式。
红色 LED 持续闪烁。
蜂鸣器间歇鸣叫，同时扬声器播放报警语音提示。
静音模式
在报警模式下，按下 TEST 按键可进入静音模式。
此时红色 LED 继续闪烁，但蜂鸣器与扬声器停止发声。
静音时间为 90 秒，时间结束后自动退出。
测试模式
在待机模式下，按下 TEST 按键可触发测试模式。
设备将模拟报警状态，包括 LED 闪烁、蜂鸣器鸣叫及测试语音播放。
松开按键即可退出测试模式。
故障检测
当红外发射管或红外接收管发生开路或短路故障时，
红色 LED 每 40 秒闪烁两次，蜂鸣器鸣叫两声。
调试输出
调试输出端口为 PA2。
在上电前按住 TEST 按键可启用调试输出。
波特率为 38400，数据格式为 8-N-1。
