本产品是一个通信接口扩充板，板上具有两组单线 UART 接口、四组 UART 接口、一组 BMCOM 以及两组 I2C 接口，可以解决通信引脚不够用的困扰。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品特色
- 工作电压：3.3V~5V
- 通信接口：
- 单线 UART x 2
- BMCOM x 1
- I2C x 2
- UART x 4 (波特率可调整，最大：230400bps) - IC：WK2114
- 校验格式：有校验位 / 无校验位
- 停止位长度：1 位或 2 位
- 收 / 发 FIFO：256 位元组，可查询其位元组数
- TX、RX 状态：使能 / 除能
- 尺寸：67 x 53.34 x 16.8 mm
- 净重：23.7g
产品说明
本产品可以直接插上BMduino-UNO BM53A367A 或其他脚位相容的开发板(例如Arduino UNO R3)，使用上非常方便。
本产品提供 UART、单线 UART、BMCOM、I2C 四种通信接口：
- UART 接口：透过 IC WK2114，将 UART 的主串口转换为成四个子串口。 您可以为每一个扩展出来的 UART 子串口设定波特率、校验格式、停止位等参数。
- 单线 UART 接口：需要使用 BMduino-UNO BM53A367A 的 SoftwareSerial library 软件进行通信。
- BMCOM：使用硬件 I2C 及软件 UART 通信，需要搭配上述的 SoftwareSerial library。
- I2C 接口：使用 IO 引脚模拟 I2C 主机。
产品功能说明

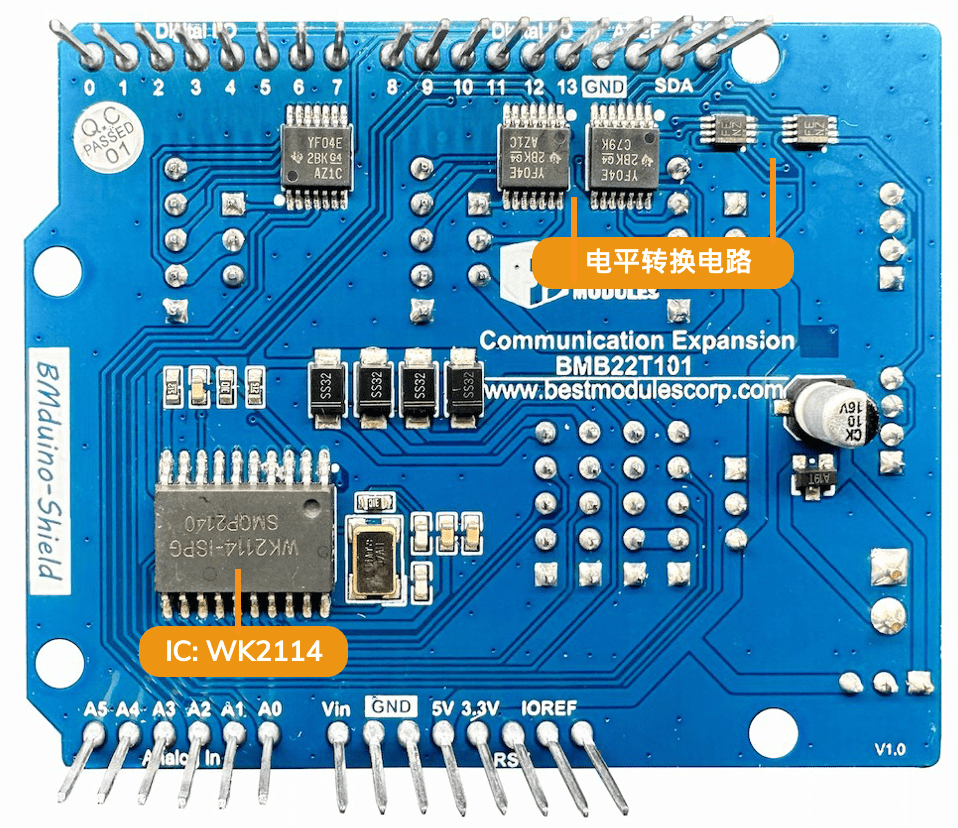

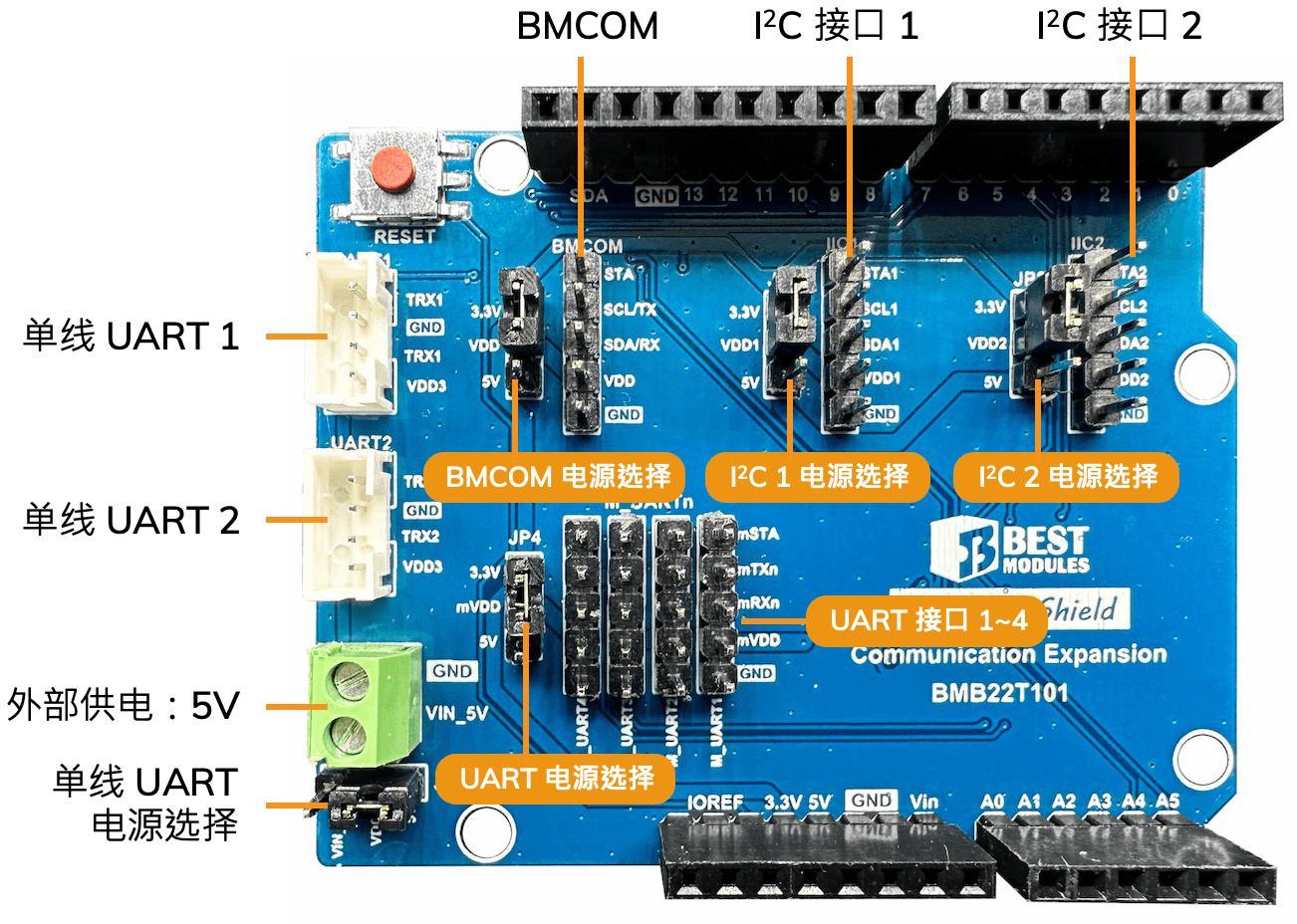

正面
背面
引脚说明
| 引脚 | BM53A367A 引脚 | 功能 |
|---|---|---|
| 3 | RESET | 重置开发板 |
| 4 | 3.3V | 正电源 |
| 5 | 5V | 正电源 |
| 6 | GND | 接地 |
| 7 | GND | 接地 |
| 9 | D14/A0 | I2C 1：数据线 |
| 10 | D15/A1 | I2C 1：时钟线 |
| 11 | ~D16/A2 | I2C 2：数据线 |
| 12 | D17/A3 | I2C 2：时钟线 |
| 17 | ~D2 | 重置 UART 口 |
| 18 | ~D3 | BMCOM 中断引脚 |
| 19 | ~D4 | UART: TX |
| 20 | ~D5 | UART: RX |
| 21 | ~D6 | 单线 UART 1：通信数据线 |
| 22 | D7 | 单线 UART 1：通信数据线 |
| 23 | ~D8 | I2C 1 中断引脚 |
| 24 | ~D9 | I2C 2 中断引脚 |
| 25 | ~D10 | UART 中断引脚 |
| 26 | ~D11 | 单线 UART 2：通信数据线 |
| 27 | ~D12 | 单线 UART 2：通信数据线 |
| 29 | GND | 接地 |
| 31 | D18/A4 | BMCOM：I2C 数据线 / UART RX |
| 32 | D19/A5 | BMCOM：I2C 时钟线 / UART TX |
| 接口 | 引脚名称 | 功能 |
|---|---|---|
| 单线 UART 1 | TRX1 | UART：通信数据线 |
| GND | 接地 | |
| TRX1 | UART：通信数据线 | |
| VDD3 | 正电源 | |
| 单线 UART 2 | TRX2 | UART：通信数据线 |
| GND | 接地 | |
| TRX2 | UART：通信数据线 | |
| VDD3 | 正电源 | |
| BMCOM | STA | 中断引脚 |
| SCL/TX | I2C：时钟线 / UART：TX | |
| SDA/RX | I2C：数据线 / UART：RX | |
| VDD | 正电源 | |
| GND | 接地 | |
| I2C 1 | STA1 | 中断引脚 |
| SCL1 | I2C：时钟线 | |
| SDA1 | I2C：数据线 | |
| VDD1 | 正电源 | |
| GND | 接地 | |
| I2C 2 | STA2 | 中断引脚 |
| SCL2 | I2C：时钟线 | |
| SDA2 | I2C：数据线 | |
| VDD2 | 正电源 | |
| GND | 接地 | |
| UART | mSTA | 中断引脚 |
| mTXn | UART: TX | |
| mRXn | UART: RX | |
| mVDD | 正电源 | |
| GND | 接地 |
