二氧化碳侦测模块(BMCOM) BME58M332

CN¥154.8

有货

数量

67 个

Product ID

BME58M332

BME58M332 是二氧化碳 CO₂ (carbon dioxide) 侦测模块，由转接板与二氧化碳传感器 BM25S3321-1 组成。本产品使用 PWM 及 UART 两种通信接口来读取浓度值。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品说明

BME58M332 是利用二氧化碳会吸收红外线的原理 (NDIR，non-dispersive infrared)，来侦测空气中的二氧化碳浓度，产品出厂前都经过标定。
您可以透过 UART 模式修改本产品的标定值、检测范围、设定自动标定等参数。本产品另外还提供三种标定方式：手动标定、命令标定、自动标定，可以依您的需求来标定。

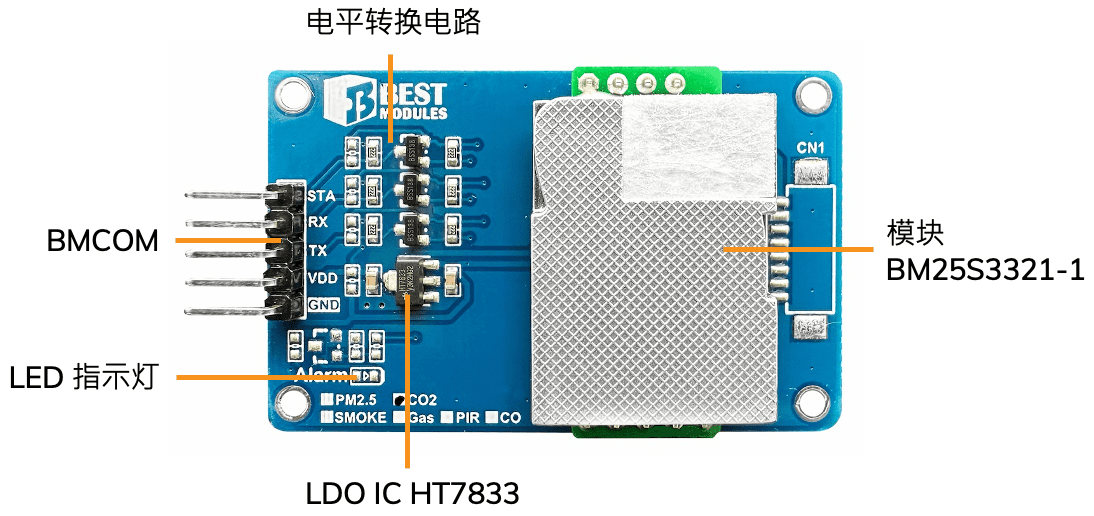

BME58M332 与 BM25S3321-1 具有相同的功能，两者的差别在于：BME58M332 使用电平转换电路及 LDO IC HT7833 将BM25S3321-1的引脚转换成 BMCOM，方便您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

标定说明

本产品提供 3 种方式来启动零点标定，此处所指的零点标定是指标定 400ppm。
请注意：标定前，模块需在稳定的气体环境 (400ppm) 下连续工作 20 分钟以上。

手动标定
将 HD 引脚拉低超过 7 秒后模块启动零点标定。
命令标定
模块提供零点标定指令 (指令 W01) 及单点标定指令 (指令 W02)。
*单点标定前请先进行零点标定，并在希望标定的浓度下连续工作 20 分钟以上。
例如：进行 2000ppm 单点标定前，模块需在 2000ppm 的气体环境下连续工作 20 分钟以上。
自动标定
模块提供自动标定的指令 (指令 W05)。开启自动标定后，在一定时间内 (指令 W06)，模块会自动判断零点，并进行零点标定 (即 400ppm 标定)。

产品说明

输入电压：4.9V～5.1V
工作电流：40mA @5V
检测范围：400ppm～5000ppm
- 分辨率：1ppm
- 精准度：± (50ppm +5% 读取数值)
预热时间：60 秒
响应时间：T90 < 120S
具有温度补偿功能
工作湿度：0～95% RH (无凝结)
通信接口：UART (波特率：9600bps) / PWM
出厂前经过标定
尺寸：53.83 x 33.88 x 17.1 mm
净重：11.9g

产品功能说明

引脚说明

引脚	名称	功能
1	STA	PWM 信号输出引脚
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供电：4.9V~5.1V
5	GND	接地

产品技术问答

问题 1
响应时间 T90 <120S 是什么意思？

回答
T90 <120S 表示在 120 秒内达到最终量测值的 90%。

问题 2
模块出厂前是否经过 2 点标定呢？

回答
是的，模块出产前均经过零点标定及气体环境 (1500ppm) 标定。

问题 3
自动标定功能建议打开或是关闭呢？为什么？

回答
自动标定即是自动标零，是指模块连续工作一段时间后，根据环境浓度智能判断零点并标定。
标定周期约为上电工作后 24 小时左右 (每 24 小时自动标定一次)，自动标定的零点是 400ppm。
此功能适合应用在办公室、居家环境 ; 不适合用在温室、养殖场、冷冻库等地方，建议您在这类场所关闭自动标定功能，并定期对模块进行零点标定。

问题 4
模块自动标定时是以 400ppm 为零点吗？

回答
是的，自动标定以 400ppm 为零点
