本产品 BMH23M002 是 24-bit ADC 模块，内置 24-bit ADC IC BH45B1525。可以搭配惠斯顿电桥原理的传感器一起使用 (例如：使用此原理的秤重传感器)，并透过 I2C 或 SPI 接口来读取 AD 值。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
BH45B1525 24-Bit ADC模块 BMH23M002
CN¥30.2
有货
数量
45
个
Product ID
BMH23M002
请选择产品数量
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥30.2 | |
| 10+ | 5% | CN¥28.7 |
产品说明
BMH23M002 具有 2 路 ADC 输入介面及 LDO，能让量测结果更加精确、稳定。我们将此模块引脚设计成 BMCOM，方便直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 工作电压：3.3V～5.5V
- 工作电流：2.5mA @5V
- 待机电流：<1.5μA @5V
- 内置 24-bit ADC IC BH45B1525
- 最大有效位数 (ENOB): 22.8 - 通信接口 (预设 I2C)：I2C (位址：0x68)、SPI
- 具有 LDO 功能
- 尺寸：39 x 25 x 12 mm
- 净重：6.4g

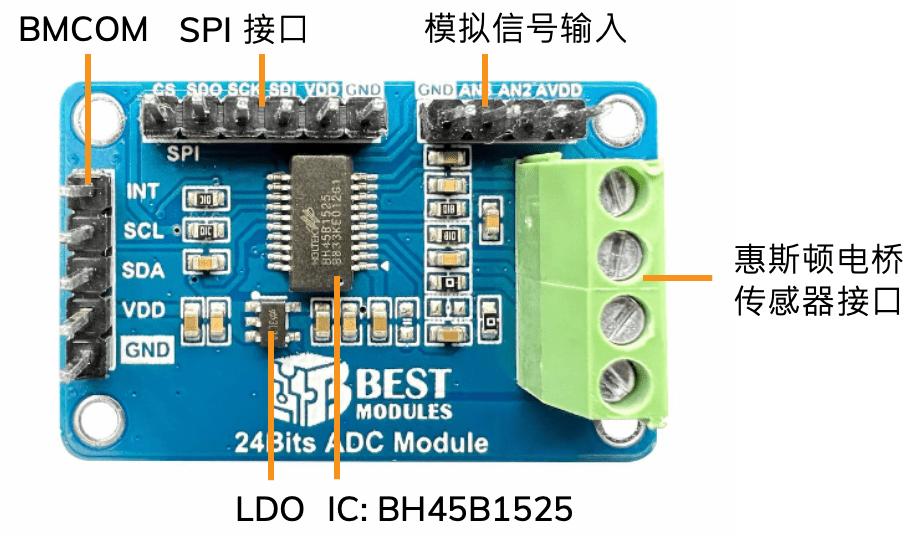

功能说明

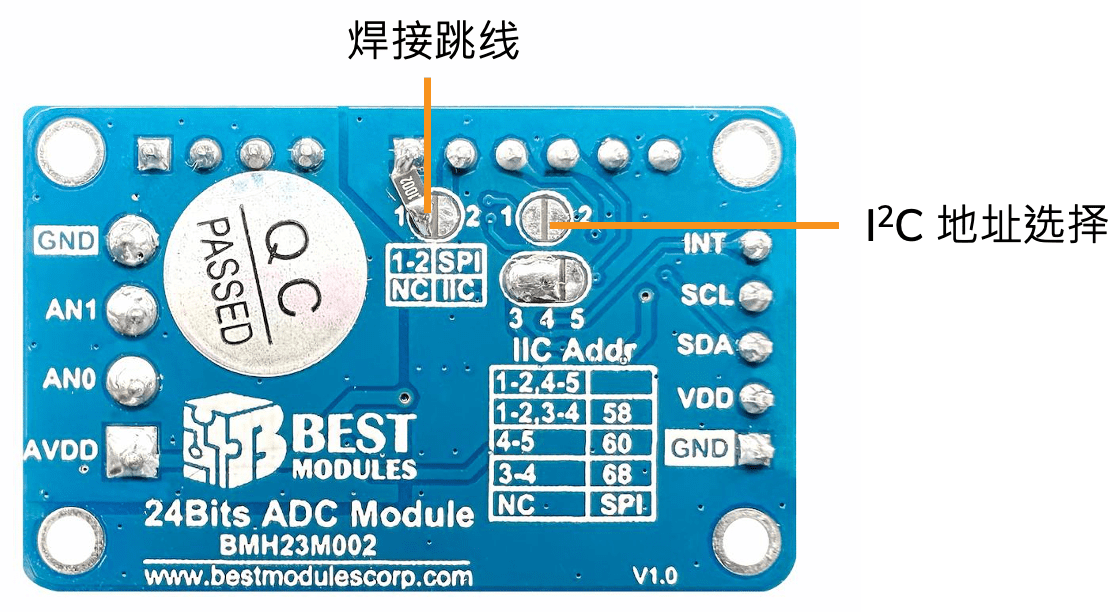

BMH23M002 背面
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | INT | 侦测到数值：低电平
未侦测到数值：高电平 |
| 2 | SCL | I2C: 时钟线 |
| 3 | SDA | I2C: 数据线 |
| 4 | VDD | 供电：3.3V～5.5V |
| 5 | GND | 接地 |
| 6 | CS | SPI 芯片选择线 |
| 7 | SDO | SPI 数据输出 |
| 8 | SCK | SPI 时钟 |
| 9 | SDI | SPI 数据输入 | 10 | VDD | 供电：3.3V～5.5V |
| 11 | GND | 接地 |
| 12 | GND | 接地 (模拟负电源) |
| 13 | AN3 | A/D 转换器输入通道 3 |
| 14 | AN2 | A/D 转换器输入通道 2 |
| 15 | AVDD | 模拟正电源 | 16 | GND | 接地 (模拟负电源) |
| 17 | AN1 | A/D 转换器输入通道 1 |
| 18 | AN0 | A/D 转换器输入通道 0 |
| 19 | AVDD | 模拟正电源 |
产品系列比较表
| 型号 | BMH23M001 | BMH23M002 |
|---|---|---|
| 24-bit ADC IC | BH45B1225 | BH45B1525 |
| 输入电源 | 3.3V~5.5V | 3.3V~5.5V |
| 工作电流 | 1mA @5V | 2.5mA @5V |
| ENOB | 21.9 bits: Max.
20.7 bits: Gain = 32 20.1 bits: Gain = 64 19.4 bits: Gain = 128 |
22.8 bits: Max.
22.4 bits: Gain = 32 21.8 bits: Gain = 64 20.9 bits: Gain = 128 |
| 通信接口 | I2C | SPI / I2C (预设) |
| I2C 地址 | 0x68 (预设) | 0x68 (预设) |
| 输入 | 2 通道
普通信号输入 x 1 (AN2, AN3) 惠斯顿电桥输入 x 1 (AN0, AN1) |
2 通道
普通信号输入 x 1 (AN2, AN3) 惠斯顿电桥输入 x 1 (AN0, AN1) |
资源
- IC: BH45B1525，高阶型 24-bit A/D 外设 IC，包含规格书、封装等信息。
