【EOL】BH67F2742 红外测温MCU开发板 (带传感器) BMHB6002-plus
CN¥244.8
缺货
Product ID
BMHB6002-plus
请注意：本产品已停产，售完不再补货。

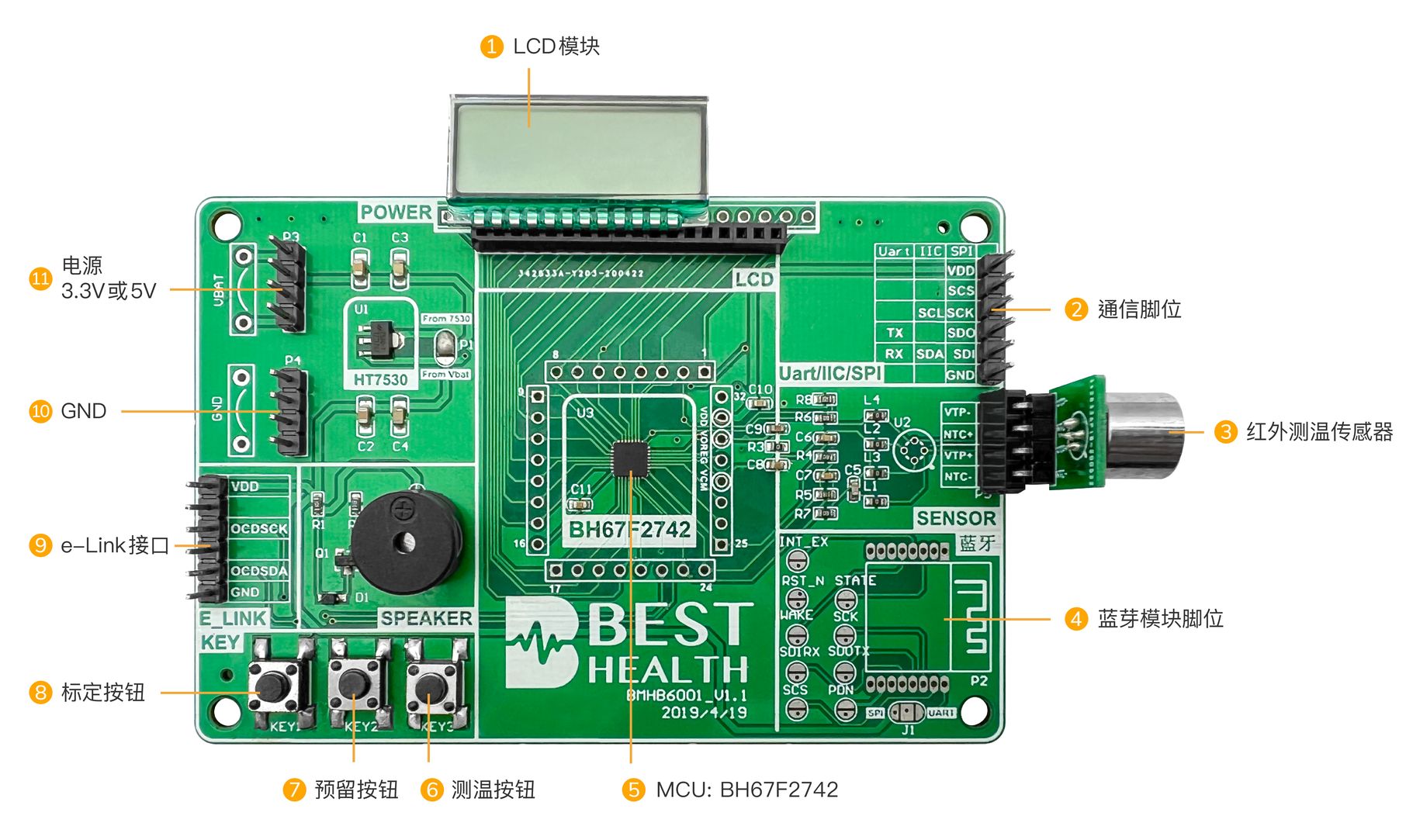

开发板功能

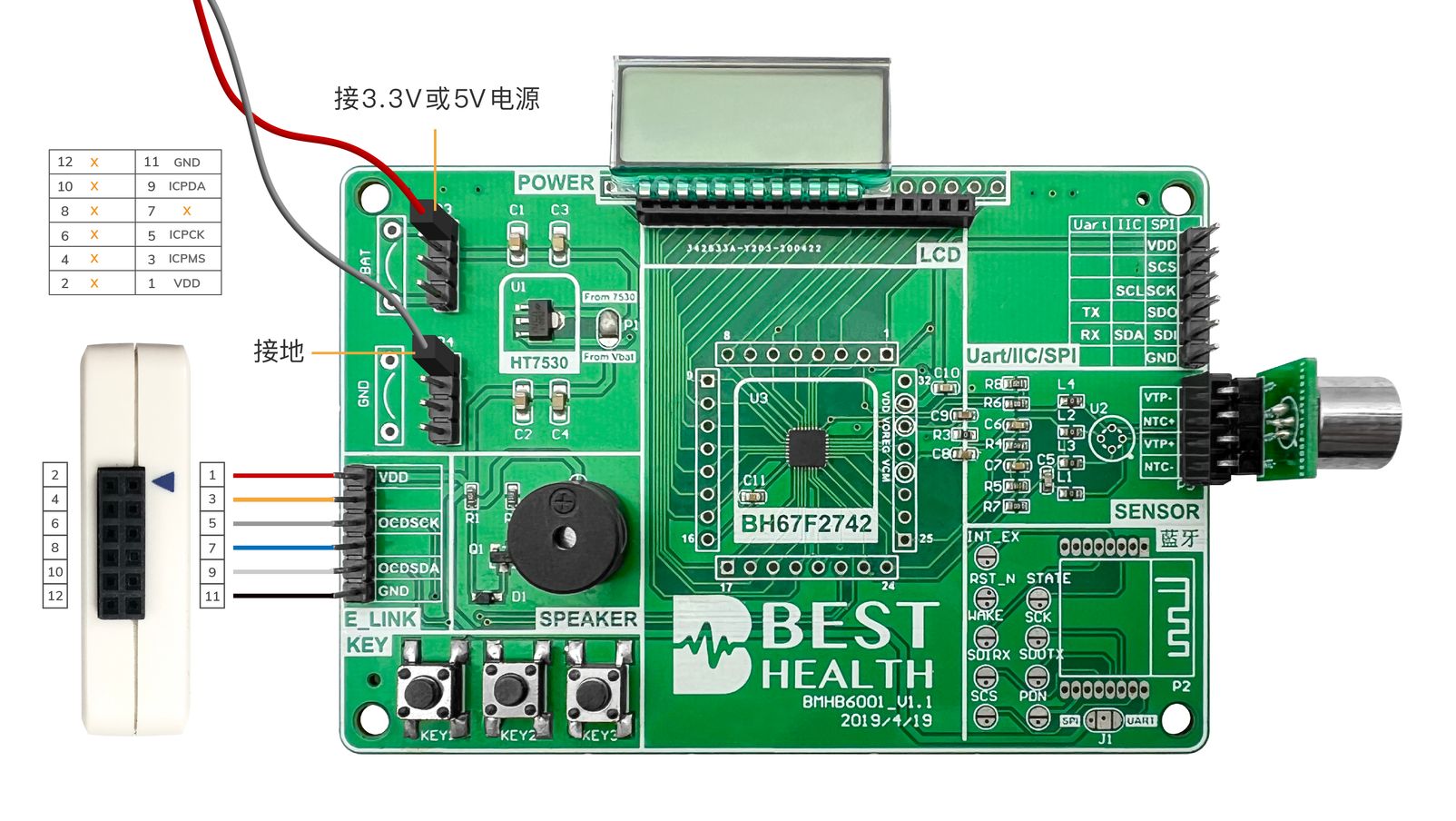

接线说明
产品技术问答
问题一
BMHB6002-plus 可以测量与显示几种温度呢？
回答
它可以测量与显示三种不同温度：人体表面温度、物体表面温度及环境温度。
问题二
那么预设的温度是哪一种呢?
回答
预设的温度是物体表面温度。
问题三
怎么更改温度设定呢？
回答
进入 work.c 里的 fun_get_UTP 副程式，可以修改 LCD_DISPLAY() 内的参数值。
修改为人体表面温度
修改为环境温度
修改为物体表面温度
实际使用经验
以下是我们的实际的操作过程，提供给您参考。
温度测量模式
- 接上 3.3V 或 5V 电源后，按下 KEY3，开始测量温度。
- 测量的数值会显示在 LCD 面板上。
标定模式
我们使用 25℃、37℃ 进行两点标定，以下是标定过程：
- 接上 3.3V 或 5V 电源。
- 按下 KEY1 按钮进入标定模式，LCD 显示目前环境温度。
- 按下 KEY3 按钮，LCD 显示 C1 后，将传感器探头对准 25℃ 黑体。
- 按下 KEY3 按钮，25℃ 标定完成后 LCD 显示 C2，再将传感器探头对准 37℃ 黑体。
- 按下 KEY3 按钮。如果 37℃ 标定成功，LCD 将显示 OK，失败则显示 FAIL。
- 按下 KEY3 按钮，回到温度测量模式。
资源
- MCU : Holtek BH67F2742, 24-Bit Delta Sigma A/D Flash 单片机 内置稳压器，OPA 与 LCD 驱动器，包含规格书、封装尺寸、开发工具的信息。
