BH67F2132 MCU开发板 BMHB9001

CN¥244.8
有货
数量
2
Product ID
BMHB9001
产品说明

BMHB9001 是 Holtek LCD 型 1.1V R/F Flash 单片机 BH67F2342 的开发板,由悠健电子设计开发。

BH67F2132 内建两组可独立量测的电阻/频率 (R/F) 转换电路,不需使用升压元件;使用 Flash 内存,在产品开发上更具弹性,内建 EEPROM,可储存标定及校正信息,大幅减少产品生产时间及成本。


产品信息

尺寸:91 x 58 x 13 mm (不含传感器)
净重 : 17.3g
包装内容:BH67F2132 MCU开发板 BMHB9001 x 1


请注意
  1. 量测时请不要碰触开发板,以确保量测的精准度。
  2. 关于产品细节及技术支持,请联系悠健电子
    email: service@e-besthealth.com
欢迎来到倍创科技的淘宝卖场选购!
支持支付宝,提供增值税发票。
Follow Us for More Updates!

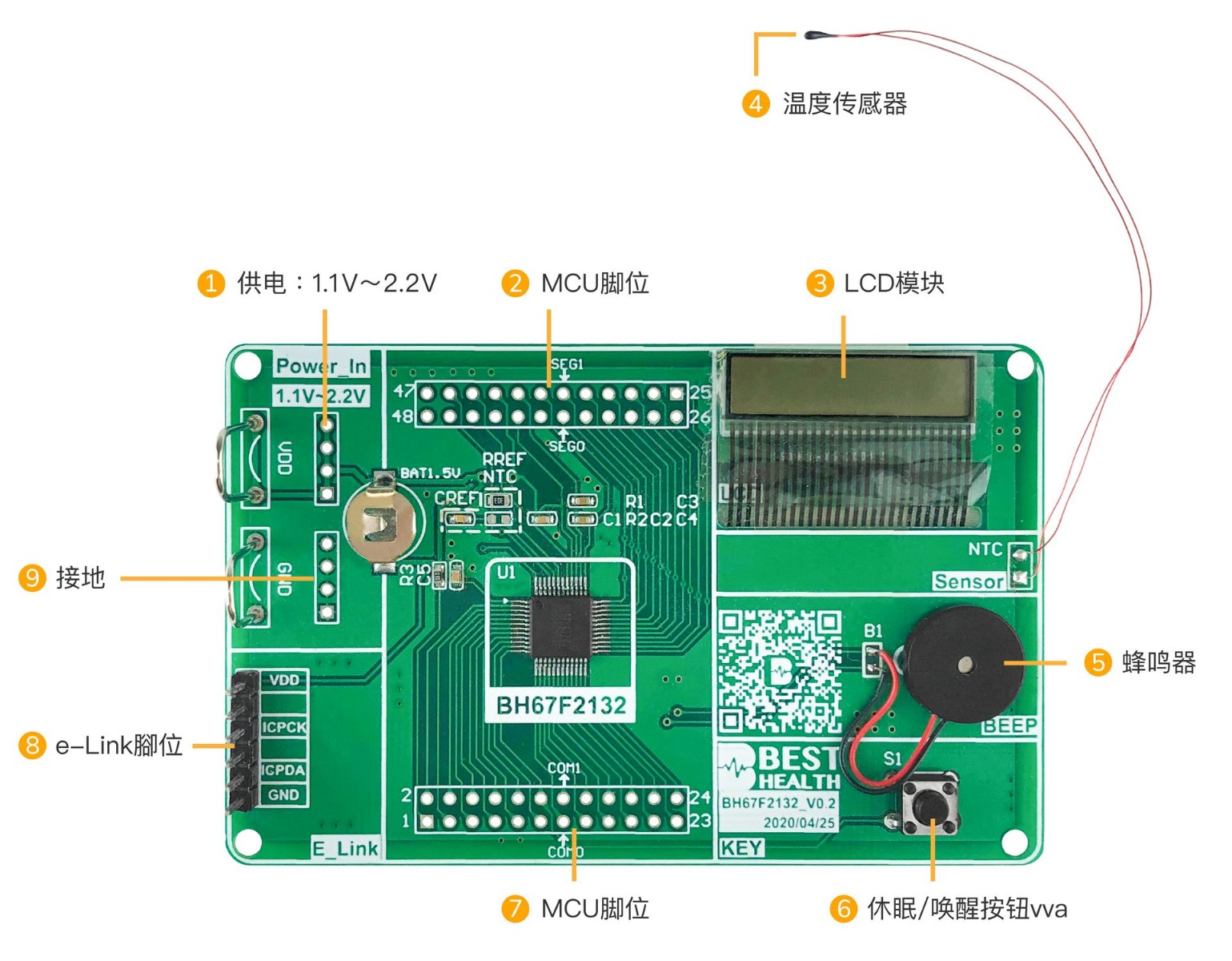

开发板功能说明

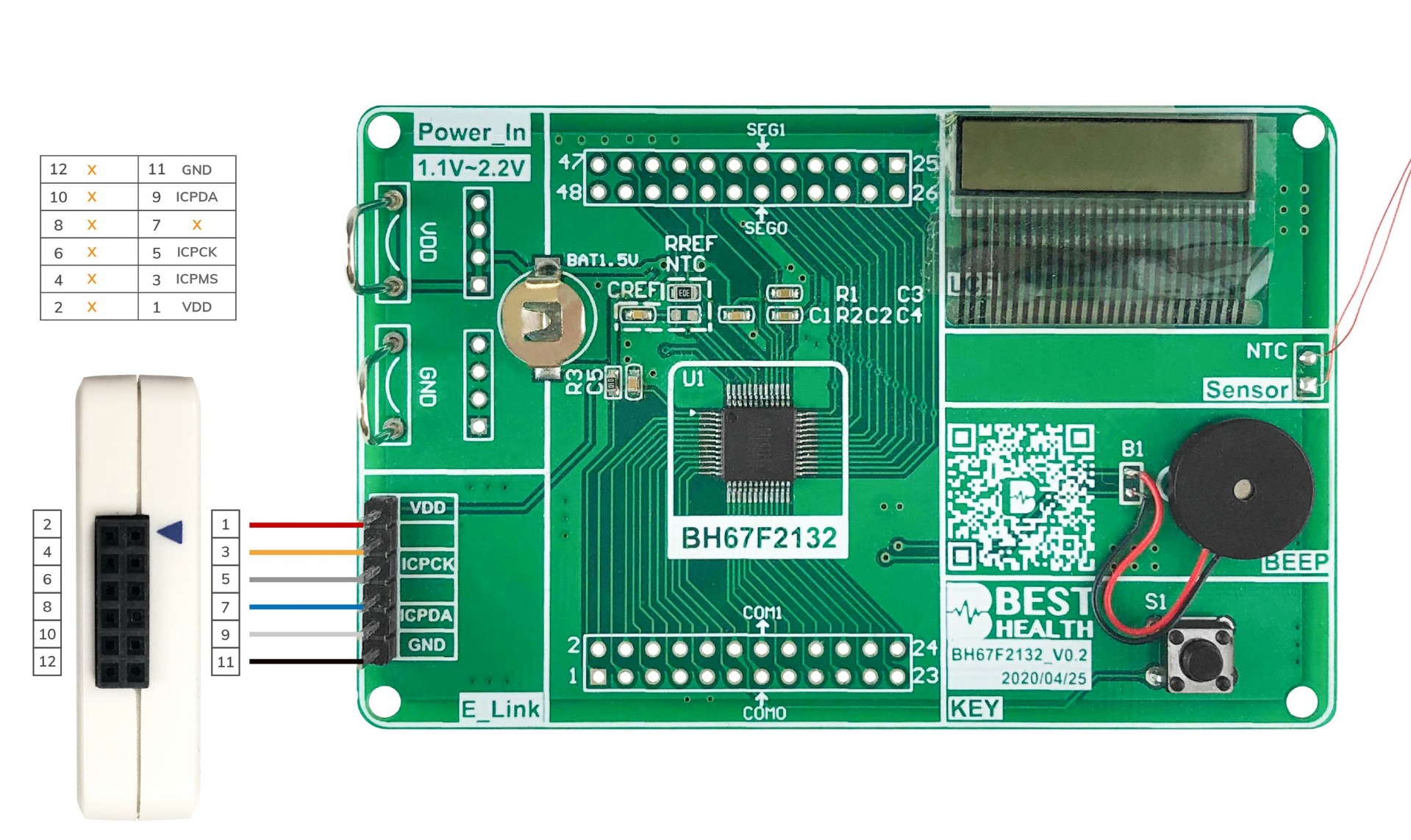

接线说明
实际使用经验

以下是我们实际的操作过程,提供给您参考。

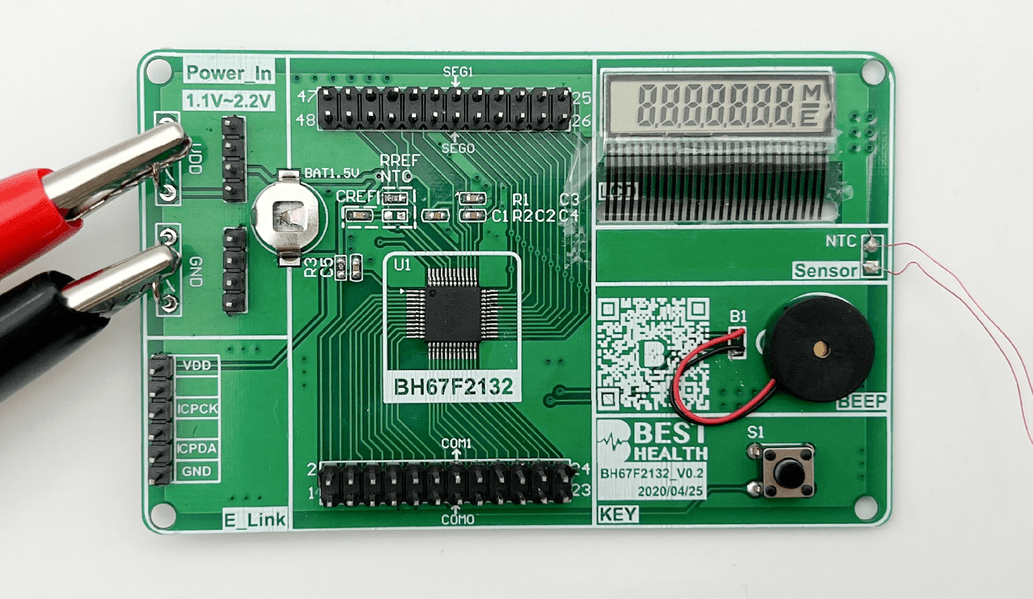

  1. 接上 1.1V~2.2V 的电源。
  2. 等待约 0.5 秒的暖机时间。

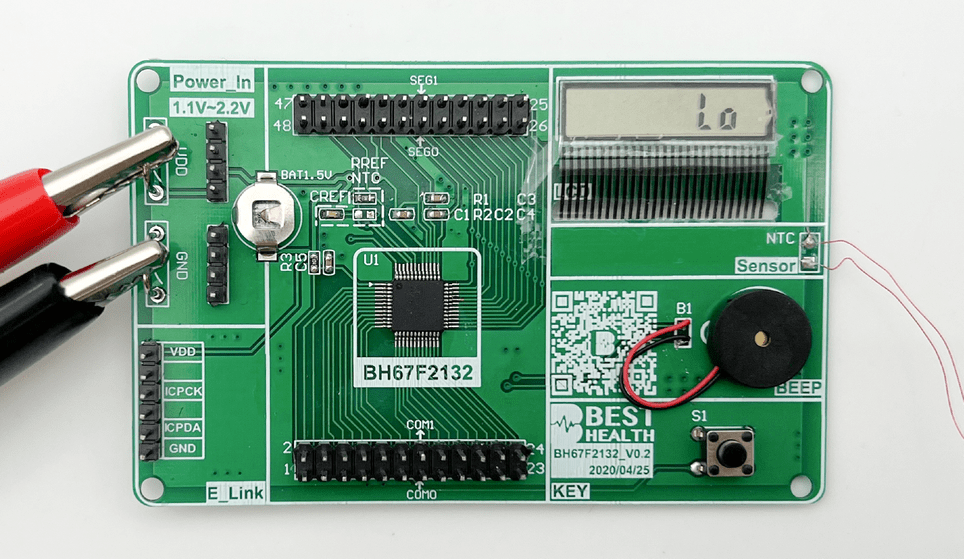

  3. 当 LCD 显示 "Lo" 的时候,即可开始量测温度。

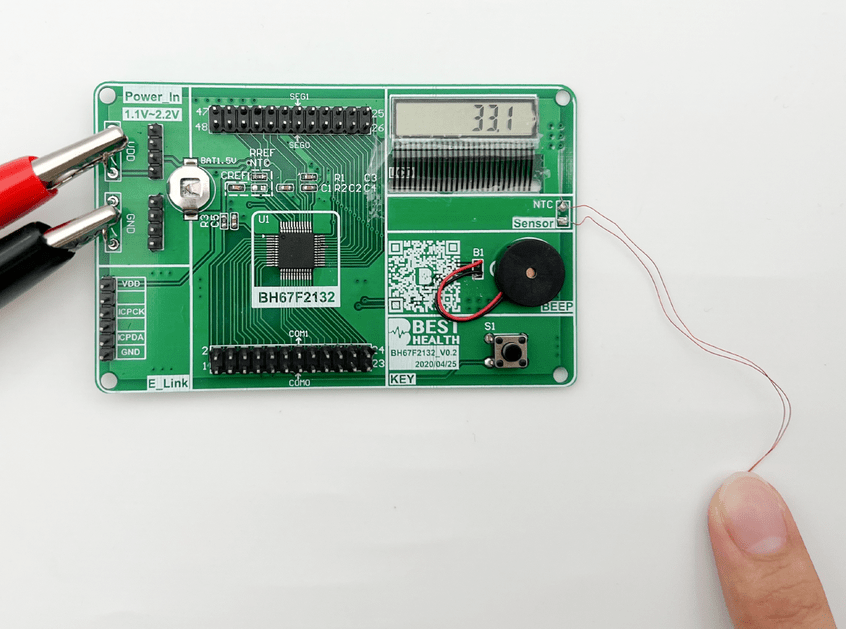

  4. 将手指按压在感测器上来量测体温,此量测步骤需要一点时间,请耐心等候。
    当量测完成时,蜂鸣器会发出声响。
  5. 若在过程中按下开发板上的按钮,将进入休眠模式。再按压一次可以唤醒开发板。

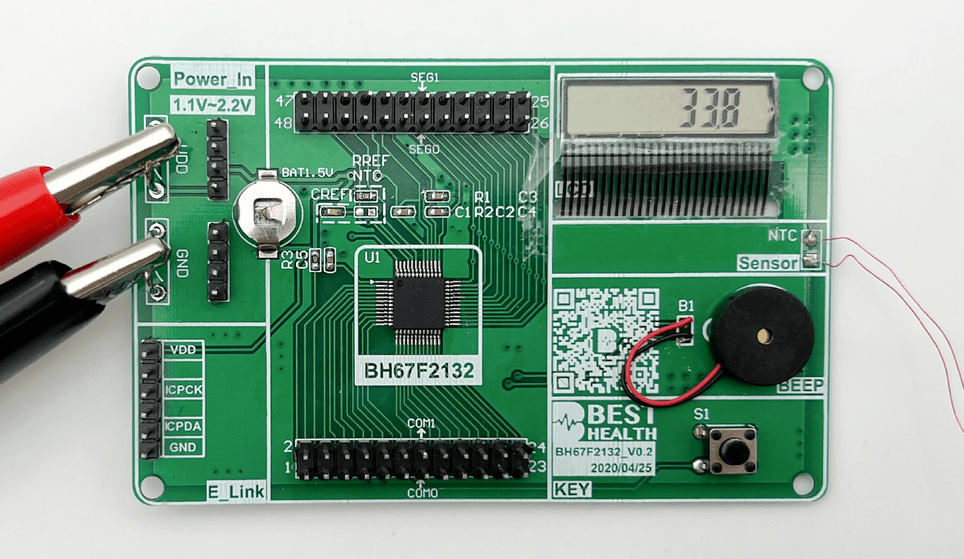

    唤醒后,LCD 将显示最近一笔量测数据。
  6. 当 LCD 显示 "Lo" 时 (如步骤 4),即可再次开始量测温度。
资源
  1. MCU : Holtek BH67F2132, LCD 型 1.1V R/F Flash 单片机,包含规格书、封装尺寸、开发工具的信息。
  2. 应用笔记 : AN0536SC,BH67F2132 体温计 (恒温水槽自动标定),包含软硬件的设计文件。
