本产品 BMN31K502 是超声波雾化器模块，最大雾化功率为 2W。相较于我们推出的其他雾化器模块，BMN31K502 的体积更小，适合用来开发只需要简单功能的雾化器产品。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
2W微孔超声波雾化器模块(BMCOM) BMN31K502
CN¥37.4
有货
数量
118
个
Product ID
BMN31K502
请选择产品数量
| 选择 | 数量 | 折扣 | 单价 |
| 1-9 | - | CN¥37.4 | |
| 10+ | 5% | CN¥35.6 |
产品说明
工作原理
本产品 BMN31K502 是一个微孔雾化器模块，藉由雾化片上的压电陶瓷环产生 108KHz 的频率震荡拍动水面，将水分子挤入雾化片上金属膜的微孔中，因微孔的孔径很小，所以从金属膜另一端喷出的小水珠就会形成水雾。
调整雾化量及雾化时间
BMN31K502 提供两种工作模式：单机模式、联网模式。
在单机模式下，您可以很简单地通过本产品上的按键，用来控制雾化器开关。而联网模式下，除了也能使用按键控制雾化器开关，还可以通过 UART 接口来调整出雾量 (共三阶) 及雾化时长。
连接开发板使用
BMN31K502上具有BMCOM，方便您直接与BMduino 开发板连接使用(例如：BM53A367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
请先接上雾化片再接电源，避免本产品损毁。
产品特色
- 工作电压：5V
- 工作电流：400mA @5V (最大雾化功率)
- 雾化频率：108kHz
- 工作模式：单机模式、联网模式
- 联网模式下可设定出雾量及雾化时长
- 出雾量：共有三阶可调整
- 雾化时长：设定范围 0～100 分钟 - 通信接口：UART (波特率：9600bps)
- 尺寸：36.07 x 32 x 15.5 mm
- 净重：7.4g (不含雾化片)
- 产品包含：BMN31K502 (包含一个 2W 雾化片) x1 / 连接线 x1

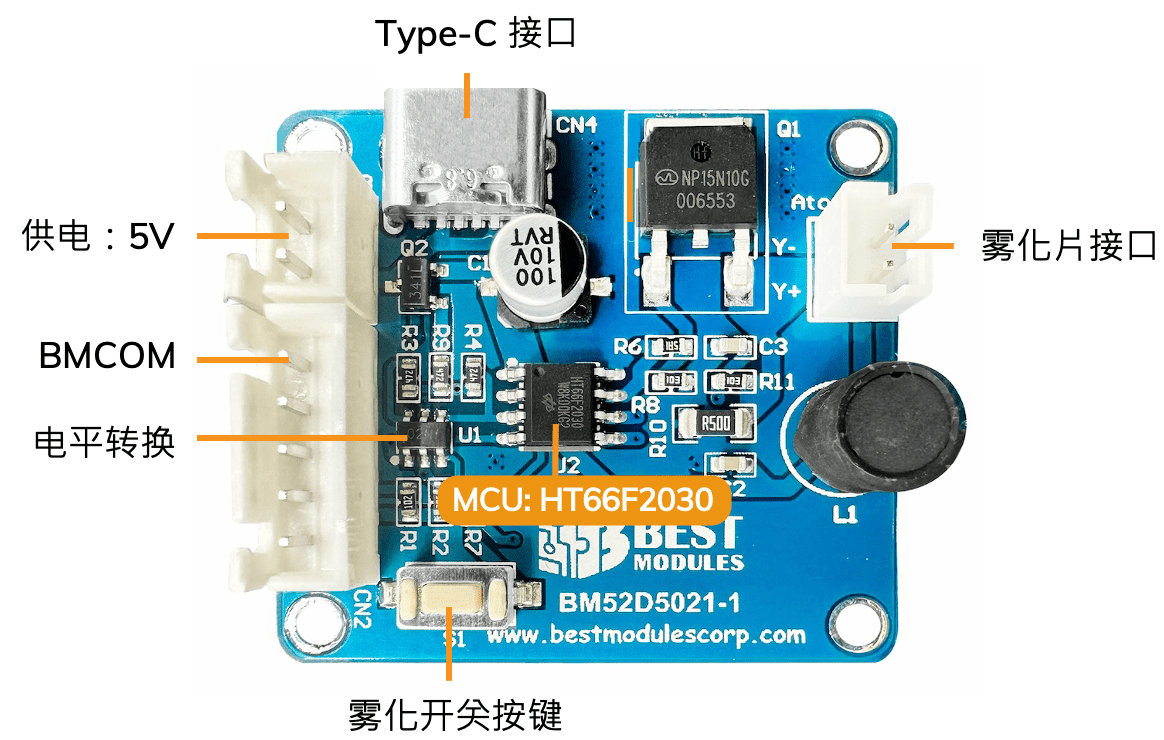

产品功能说明
可以选择通过 Type-C 接口或 5V 电源接口来供电给本产品。
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | 5V | 供电：5V |
| 3 | GND | 接地 |
| 4 | VDD | 正电源 (3.3V~5V) |
| 5 | TX | UART: TX |
| 6 | RX | UART: RX |
| 7 | NC | - |
| 8 | Y- | 雾化片负极 |
| 9 | Y+ | 雾化片正极 |
产品系列比较
| 功能 | BMN31K522 | BMN31K512 | BMN31K502 |
|---|---|---|---|
| 工作电压 | 24V | 18V~26.5V | 5V |
| 工作电流 | 0.75A @24V | 0.42A @24V | 400mA @5V |
| 最大雾化功率 | 16W | 10W | 2W |
| 雾化频率 | 1.7MHz | 1.7MHz / 2.4MHz | 108kHz |
| 雾化量可调整 | O
3 段 |
O
联网模式：32 段 单机模式：5W～10W 可调整 |
O
联网模式：3 段 |
| 缺水检测功能 | O | O | X |
| 雾化片安装位置 | 水面下 | 水面下 | 水面上 |
| 通信接口 | UART (9600bps) | UART (9600bps) | UART (9600bps) |
资源
- MCU : Holtek HT66F2030，内置 EEPROM 的小封装 A/D Flash 单片机，包含规格书、封装等信息。
