继电器模块 BMP75M131

CN¥20.9

有货

数量

64 个

Product ID

BMP75M131

当开发智能家电时(例如控制电机、台灯等)，时常需要去控制高电压或交流电的开启或关闭，但如果直接由人来通断是非常危险的，此时继电器就派上用场了。 BMP75M131 是单路的继电器模块，它的最大负载电流在 28V 直流电时是 5A，在 125V 交流电时是 7A，在 240V 交流电时是 5A。

请选择产品数量

选择	数量	折扣	单价
	1-9	-	CN¥20.9
	10+	5%	CN¥19.9

大量订购询价。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品说明

一般的继电器模块的用法是使用一个 I/O 信号来控制继电器的开或关，如果要控制 8 个继电器就需要占用掉开发板的 8 个 I/O 引脚。

而 BMP75M131 的工作模式除了 I/O 控制模式之外，还有联网模式。在联网模式下，开发板可以通过 I²C 介面来控制每一个继电器的开或关，最多可级联 8 个 BMP75M131 继电器模块，只需要其中一个模块与开发板连接即可。
您可以通过 BMP75M131 上的跳帽来选择工作模式，级联使用时，每一个 BMP75M131 模块的跳帽都需断开 (移除)。

BMP75M131 上具有 BMCOM，方便您直接与 BMduino 开发板连接使用 (例如：BM53A367A)。如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

工作模式比较

	I/O 控制模式	联网模式
工作模式选择 (IO_mode Jumper)	短接	断开级联时每个模块的跳帽都须断开
级联	无法级联，需单独控制	可级联最多 8 个模块开发板只需与第一个模块连接
开发板控制	通过 I/O 引脚控制高电平时继电器线圈通电	通过 I²C 介面下指令可控制到每一个级联的继电器模块

产品特色

输入电压：3.0V～5.5V
工作电流：
- 110mA @5V (继电器吸合)
- 3mA @5V (继电器断开)
最大负载电流：
- 5A @28V_DC
- 7A @125V_AC
- 5A @240V_AC
工作模式：I/O 控制模式、联网模式 (使用跳帽选择)
可级联使用，最多级联 8 个
通信接口：I²C (地址：0x15)
尺寸：50.11 x 29.5 x 20 mm
净重：15.9g
产品包含：BMP75M131 x1 / 2x2P 排针 x1

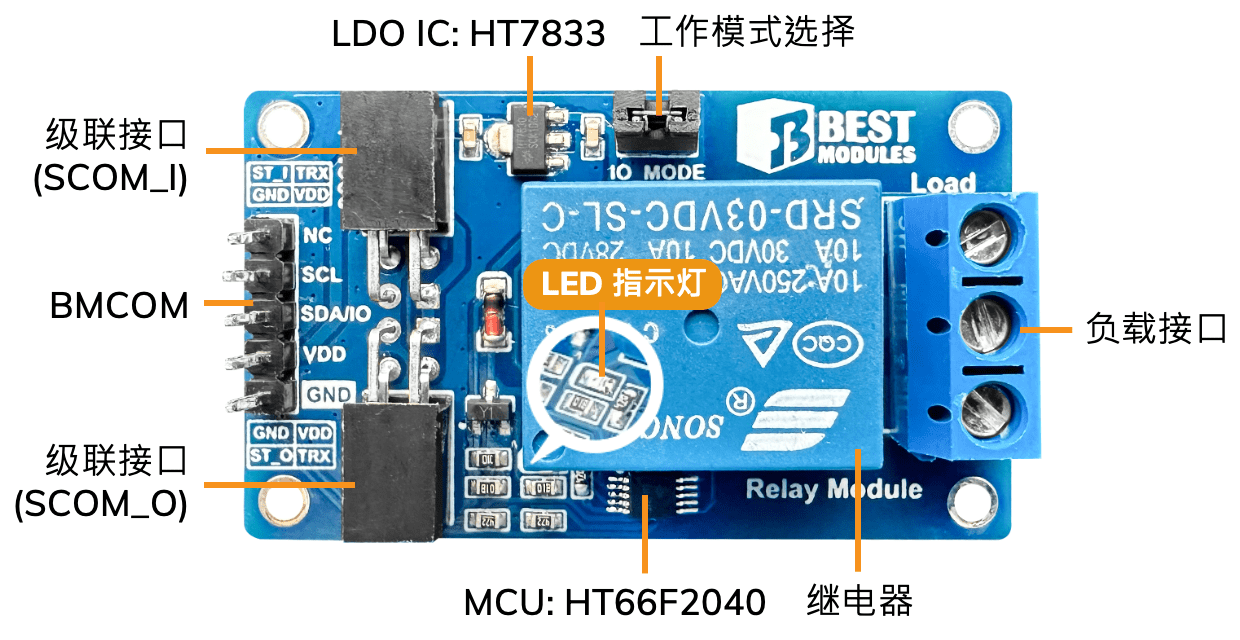

产品功能说明

引脚说明

引脚	名称	功能
1	NC	-
2	SCL	I²C: 时钟线
3	SDA IO	I²C: 数据线 I/O: 继电器控制线
4	VDD	供电：3.0V~5.5V
5	GND	接地
6	GND	接地
7	VDD	正电源
8	ST_O	级联状态输出
9	TRX	级联单总线通信引脚
10	VDD	正电源
11	GND	接地
12	ST_I	级联状态输入
13	TRX	级联单总线通信引脚
14	NC	继电器常闭引脚
15	COM	继电器公共引脚
16	NO	继电器常开引脚
