BMS26M833 是矩阵式红外测温模块，板上具有一个 8 x 8 (64 像素) 的红外热像仪传感器 AMG8833。支持 I2C 接口来读取数值。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
产品说明
AMG8833 支持 I2C 接口，并具有中断引脚 (可调整)，可分别设置最高与最低的阀值，当任一像素高于或低于您设置的阈值时，将触发中断。
AMG8833 的温度测量范围为 0°C～80°C (32°F～176°F)，精度为 ±2.5°C (±4.5°F)。可测量 7 公尺 (23 英尺) 内的人体温度，最大帧频为 10Hz，非常适合应用在人体探测器或迷你热像仪。
BMS26M833 将 AMG8833 的脚位转换成 BMCOM，您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。
产品特色
- 输入电压：3.3V～5.5V
- 工作电流：4.5mA @5V (正常工作模式)
- 传感器：Panasonic AMG8833
- 温度检测范围：8 x 8 (64 像素)
- 温度范围：0℃～80℃ (+32℉～+176℉)
- 精度：±2.5℃ (±4.5℉)
- 分辨率：0.25℃ (0.45℉) - 最远侦测距离：7 米
- 通信接口：I2C (预设地址 0x68)
- 内置热成像算法
- 符合 RoHS 标准
- 尺寸：36 x 23.3 x 7.4 mm
- 净重：4.2g

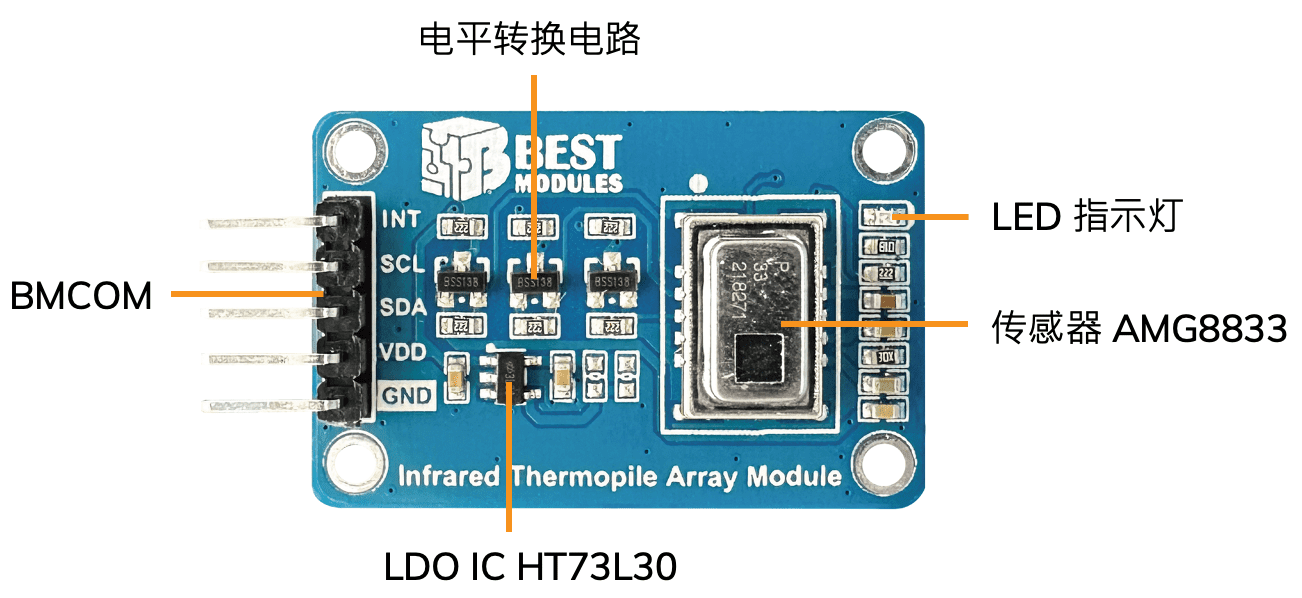

产品功能说明
引脚说明
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | VDD | 供电：3.3V～5.5V |
| 3 | SDA | I2C: 数据线 |
| 4 | SCL | I2C: 时钟线 |
| 5 | INT | 触发：输出低电位
未触发：输出高电位 |
资源
- 传感器：Panasonic AMG8833，包含规格书、通讯协议等信息。
Bilibili
| HS Code (仅供参考) | 9025.90.00.00-4 |
|---|
