MIDI创意音乐扩充板 BMV56T123

CN¥104.4 (未税)

有货

数量

24 个

Product ID

BMV56T123

想像一下，如果生活中随处可见的物品都能发出声音，这会是一个多么有趣的世界呀！透过 BMV56T123，这一切都能实现！本产品是 MIDI 创意音乐扩充板，拥有 16 个触摸接口，您可以随心所欲地接上任何可导电的物品，像是水果、植物、汤匙等，透过 MIDI 创造出独一无二的音乐。

欢迎点击右侧图示，直接进入倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品特色

工作电压：5V
工作电流：76mA (LED 全亮，播放 1kHz 语音，音量为 6)
工作模式：单机模式、联网模式
具有 16 个触摸接口
音源
- 内置 13 组 MIDI 音色
⬥ 大钢琴、电钢琴、音乐盒、管钟、哈蒙德风琴、敲击音色风琴、清音电吉他、
合成贝斯1、拨弦弦乐、定音鼓、木鱼、枪声、打击乐
- 可使用板上的 USB 接口加入音源 (支持单声道 .wav 档)
Flash memory: 128Mbit
可搭配 8Ω/2W 喇叭使用
通信接口：UART (波特率：115200bps)

产品说明

本产品内置 13 组 MIDI 音色，您也可以使用 USB 接口来添加音源。使用上非常容易，选择音色后，再将 16 个触摸接口以鳄鱼夹夹上不同的物品，即可开始弹奏。
除了第 13 组打击乐 MIDI 外，16 个触摸接口代表不同的音高，感测到触摸时，板上对应的 LED 将会点亮。此外，我们还在板上设计了音量调整按键 (0~15 级) 及音源、音色切换按键，让操作更加便利。

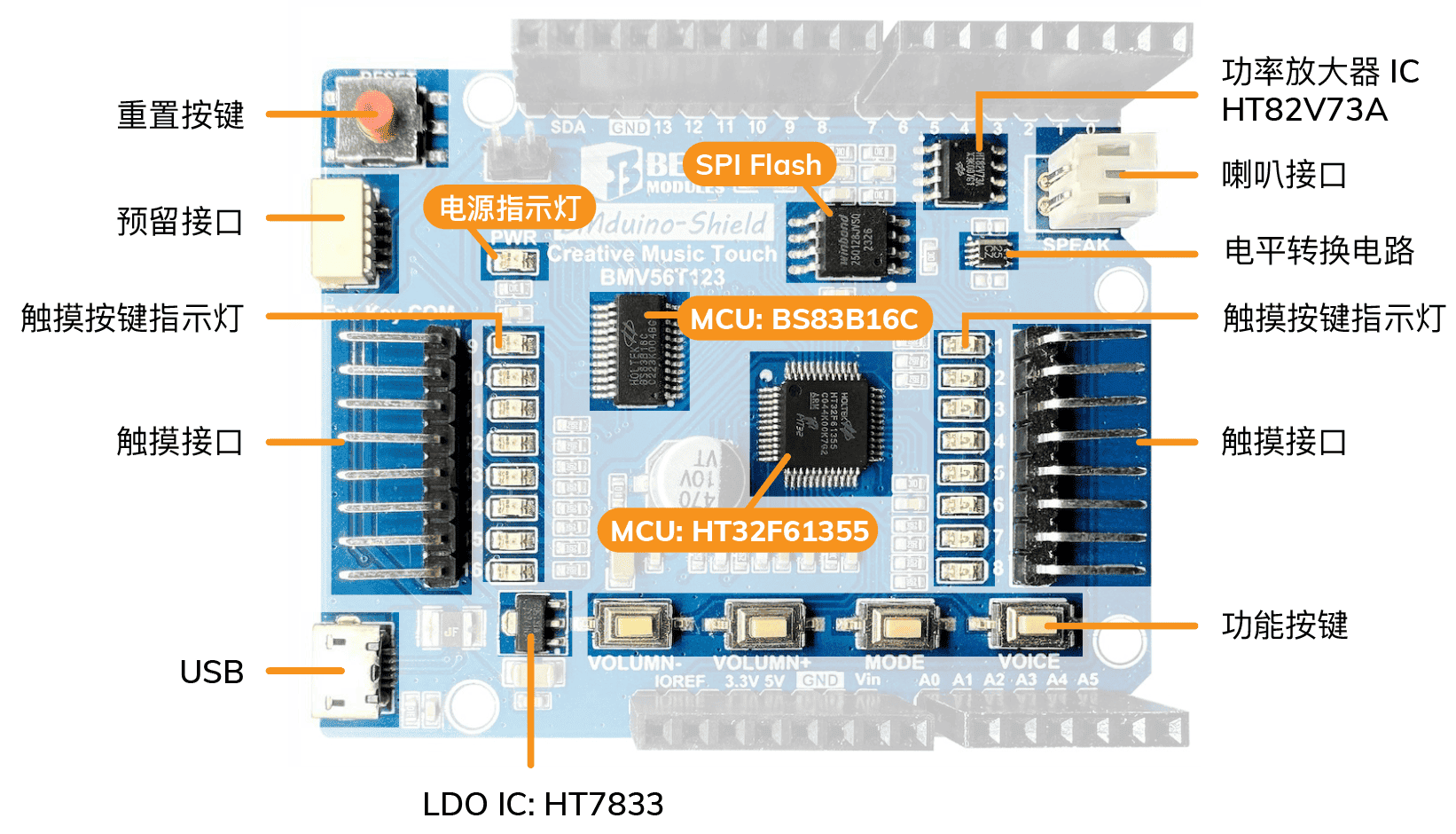

产品功能说明

如果您将本产品插上 BMduino UNO BM53A367A 一起使用时，只需供电给 BMduino UNO 即可。
而如果选择单机模式时，您可以使用 USB 供电 5V 即可。

引脚说明

其他引脚未使用

名称	BM53A367A 引脚	功能
IOREF	IOREF	通信逻辑参考电压
RESET	RESET	重置开发板
5V	5V	供电：5V
GND	GND	接地
mTX	~D2	UART: TX
mRX	~D3	UART: RX
INT	~D4	触摸感测引脚 ⬥ 感测到触摸：输出低电平
引脚	名称	功能
1~16	Touch	触摸引脚 1~触摸引脚 16

资源

MCU:
1. Holtek HT32F61355，带 Flash 数据存储器的 32-Bit Arm® Cortex®-M0+ 音乐合成器 MCU，包含规格书、封装等信息。

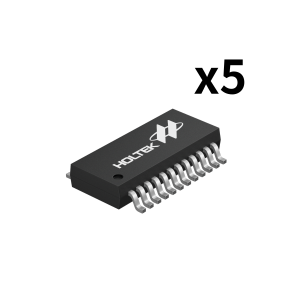

2. Holtek BS83B16C，增强型触摸式 Flash MCU，包含规格书、封装等信息。
IC: Holtek HT82V73A，具有关断功能的 1500mW 音频功率放大器，包含规格书、封装等信息。
