特色

1. 使用磁感应充电技术
2. 兼容于Qi标准WPC1.2.4
3. 安全保护措施:金属异物检测、过温保护、过电压保护、过电流保护
4. 最大输入功率 5V / 1.8A (9瓦)
5. 最大传输功率 5V / 1.1A (5.5瓦)
6. 工作频率 110 – 205KHz
7. 最大有效充电距离6mm
8. 充电线圈:符合Qi标准A11单线圈

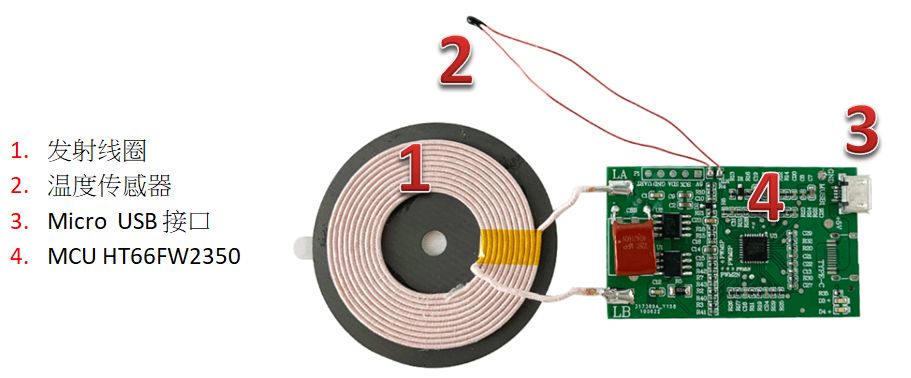

产品数据

1. PC板尺寸: 52 x 36 x 6(mm)
2. 充电线圈座尺寸:直径50mm
3. 重量: 21.2 g
4. 包装内容:
   Qi无线充电发射端模块5瓦x 1

资源

MCU: Holtek HT66FW2350, 无线充电器TX Flash单片机
应用方案: 无线充电 (包含原理图、源代码、PC板layout)
