低压直流电源开发套件(8-bit) ESK-BLDC-100

CN¥396.0
有货
数量
2
Product ID
ESK-BLDC-100

此为预购商品,正常情况下,下单后2周出货。

本产品 ESK-BLDC-100 是 BLDC 的低压直流电源开发套件 (LVPB),支援 DC 9V~26V 的输入电源,最高可输出 2.5A DC 的电流给马达。您可以搭配 Holtek 提供的直流无刷马达开发平台 BLDC Motor Workshop 一起使用。

请注意
  1. 直流无刷马达开发平台 (BLDC Motor Workshop) 需与 Holtek 联系 取得。
欢迎来到倍创科技的淘宝卖场选购!
支持支付宝,提供增值税发票。
Follow Us for More Updates!
马达产品本身有较大的工作电流,使用不慎会造成产品损坏,建议本产品须由专业人员使用。
产品说明

本产品包含一片低压电源板、四种 MCU 转接板及一台马达。以下分别为四种 MCU 转接板使用的 MCU:

型号 封装
BD66FM5245 20SSOP
BD66FM5252 28SSOP
HT66FM5242 20SSOP
HT66FM5440 28SSOP

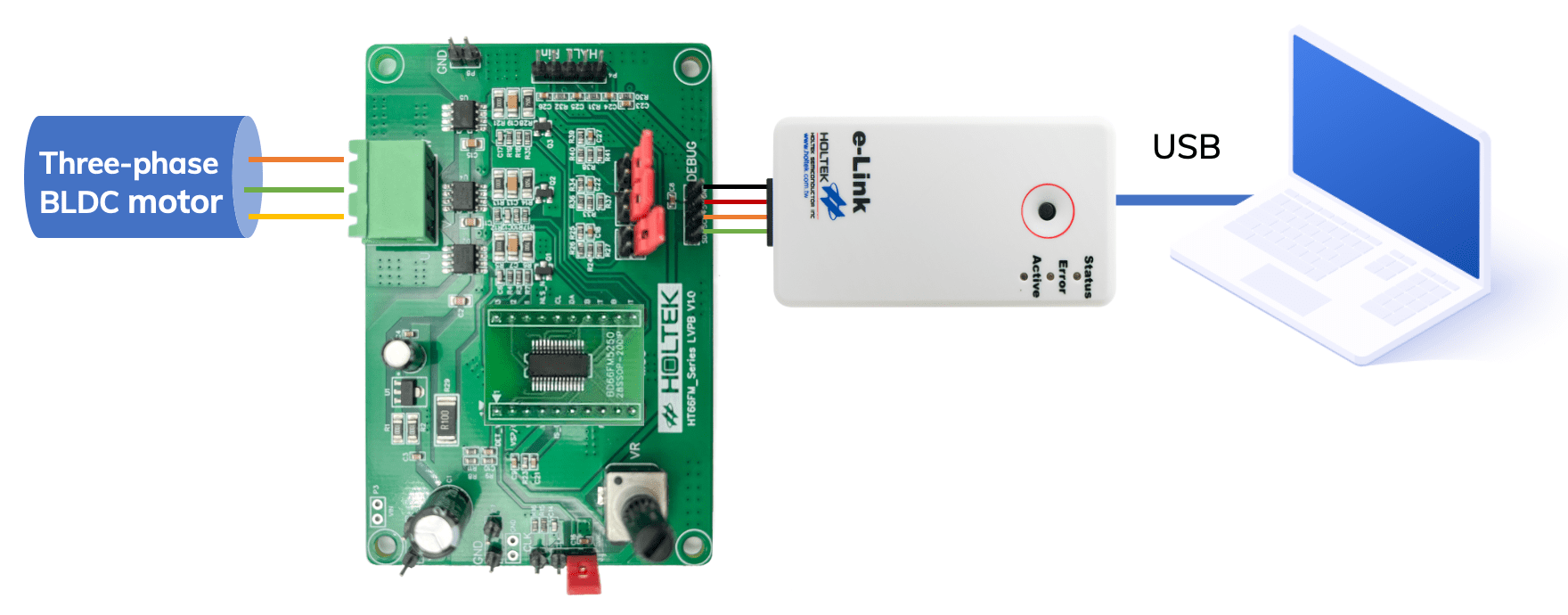

您可以选择上述任一片 MCU 转接板和电源板一起使用。将 MCU 转接板插上电源板后,电源板接上 e-Link 或 e-WriterPro,即可将程式烧录进 MCU。

产品特色
  1. 输入电压:DC 9V~26V
  2. 最大直流电流:2.5A
  3. 相电流采样电阻 (R_Shunt):0.1Ω/2512/1%
  4. 总线电压分压比:1/6.00
  5. 栅极驱动信号极性
    - 下臂导通极性:高电平
    - 上臂导通极性:高电平
  6. 产品包含:电源板 x1、MCU 转接板 x4、马达 x1、尼龙六角柱 x4

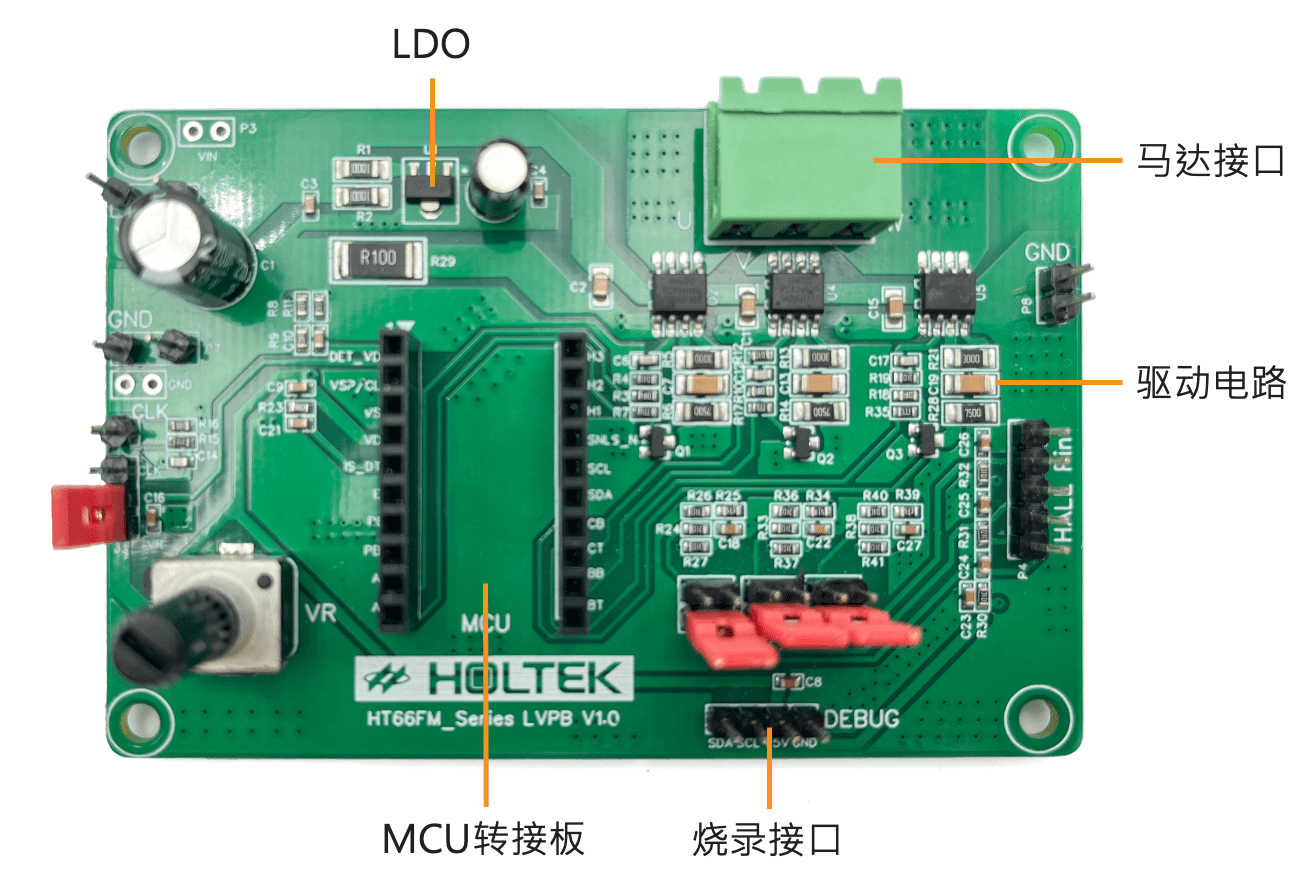

产品功能说明
资源
  1. MCU: BD66FM5245 / BD66FM5252,BLDC 马达 Flash MCU,包含规格书、封装等信息。
  2. MCU: HT66FM5440,无刷直流马达 A/D Flash MCU,包含规格书、封装等信息
规格书 V1.00 (720.87 kB)
更多信息
HS Code (仅供参考) 8504.40.99.90-0
