本产品 ESK-BLDC-200 是 BLDC 的中压直流电源开发套件 (MVPB)，支援 DC 15V～60V 的输入电源，最高可输出 20A DC 的电流给马达。您可以搭配 Holtek 提供的直流无刷马达开发平台 BLDC Motor Workshop 一起使用。
我们使用cookie来使您的体验更好。 为了遵守新的e-隐私指令，我们需要问您同意设置的cookie。 了解更多。
我的账户
搜尋
中压直流电源开发套件(8-bit) ESK-BLDC-200
CN¥691.2
有货
数量
5
Product ID
ESK-BLDC-200
马达产品本身有较大的工作电流，使用不慎会造成产品损坏，建议本产品须由专业人员使用。
产品说明

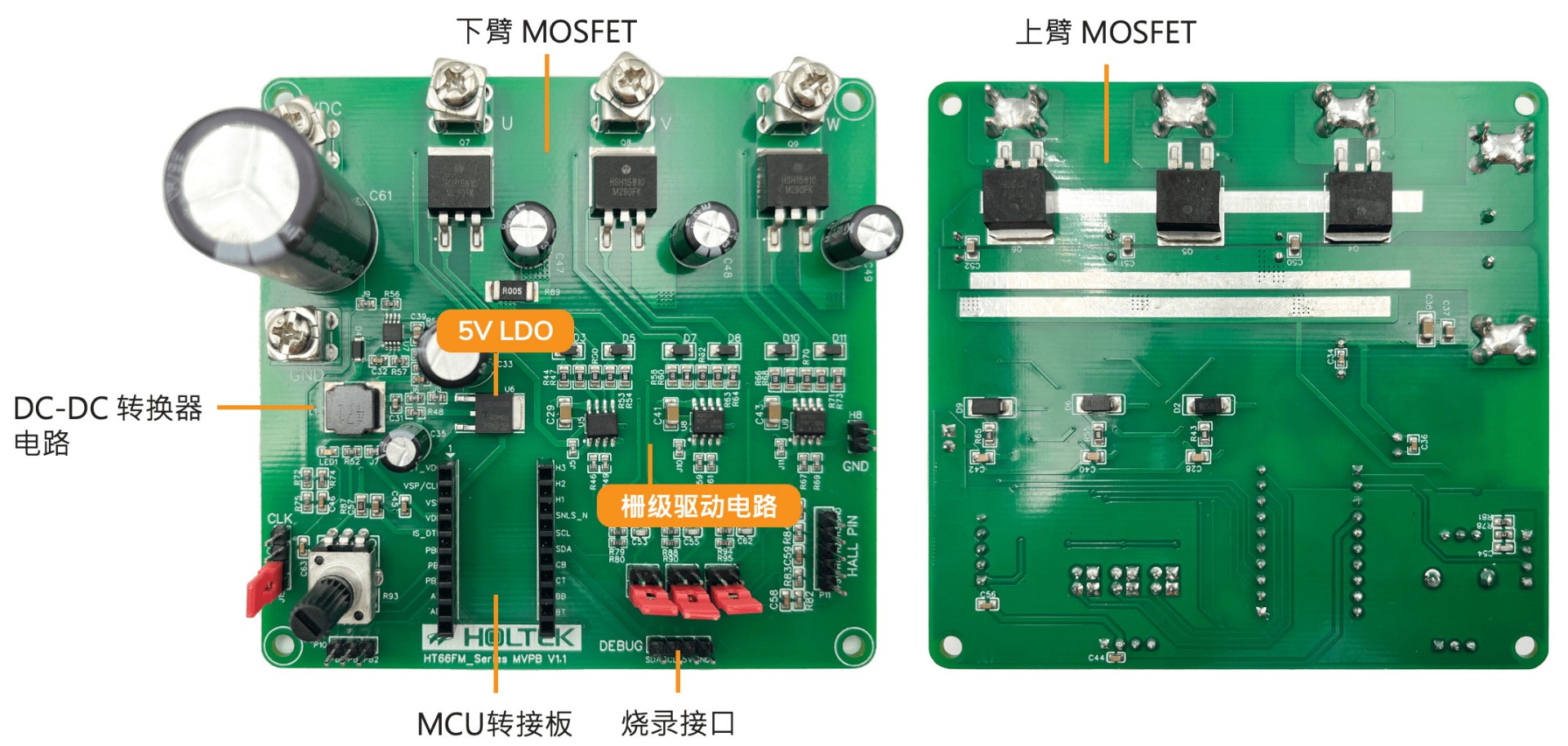

本产品包含一片低压电源板、四种 MCU 转接板及一台马达。以下分别为四种 MCU 转接板使用的 MCU：
| 型号 | 封装 |
|---|---|
| BD66FM5245 | 20SSOP |
| BD66FM5252 | 28SSOP |
| HT66FM5242 | 20SSOP |
| HT66FM5440 | 28SSOP |
您可以选择上述任一片 MCU 转接板和电源板一起使用。将 MCU 转接板插上电源板后，电源板接上 e-Link 或 e-WriterPro，即可将程式烧录进 MCU。
产品特色
- 输入电压：DC 15V～60V
- 最大直流电流：20A
- 相电流采样电阻 (R_Shunt)：0.005Ω/2512/1%
- 总线电压分压比：1/16.00
- 栅极驱动信号极性
- 下臂导通极性：低电平
- 上臂导通极性：高电平 - 产品包含：电源板 x1、MCU 转接板 x4、马达 x1、尼龙六角柱 x4
产品功能说明
资源
- MCU: BD66FM5245 / BD66FM5252，BLDC 马达 Flash MCU，包含规格书、封装等信息。
- MCU: HT66FM5440，无刷直流马达 A/D Flash MCU，包含规格书、封装等信息
| HS Code (仅供参考) | 8504.40.99.90-0 |
|---|
