首页 高压交流电源开发套件(8-bit) ESK-BLDC-300
-
首页
-
高压交流电源开发套件(8-bit) ESK-BLDC-300
高压交流电源开发套件(8-bit) ESK-BLDC-300
CN¥828.0
本产品 ESK-BLDC-300 是 BLDC 的高压交流电源开发套件 (HVPB),支援 AC 85V~265V 的输入电源,最高可输出 2.5A DC 的电流给马达。您可以搭配 Holtek 提供的直流无刷马达开发平台 BLDC Motor Workshop 一起使用。
请注意
- 直流无刷马达开发平台 (BLDC Motor Workshop) 需与 Holtek 联系 取得。
欢迎来到倍创科技的淘宝卖场选购!
支持支付宝,提供增值税发票。
Follow Us for More Updates!
马达产品本身有较大的工作电流,使用不慎会造成产品损坏,建议本产品须由专业人员使用。
产品说明

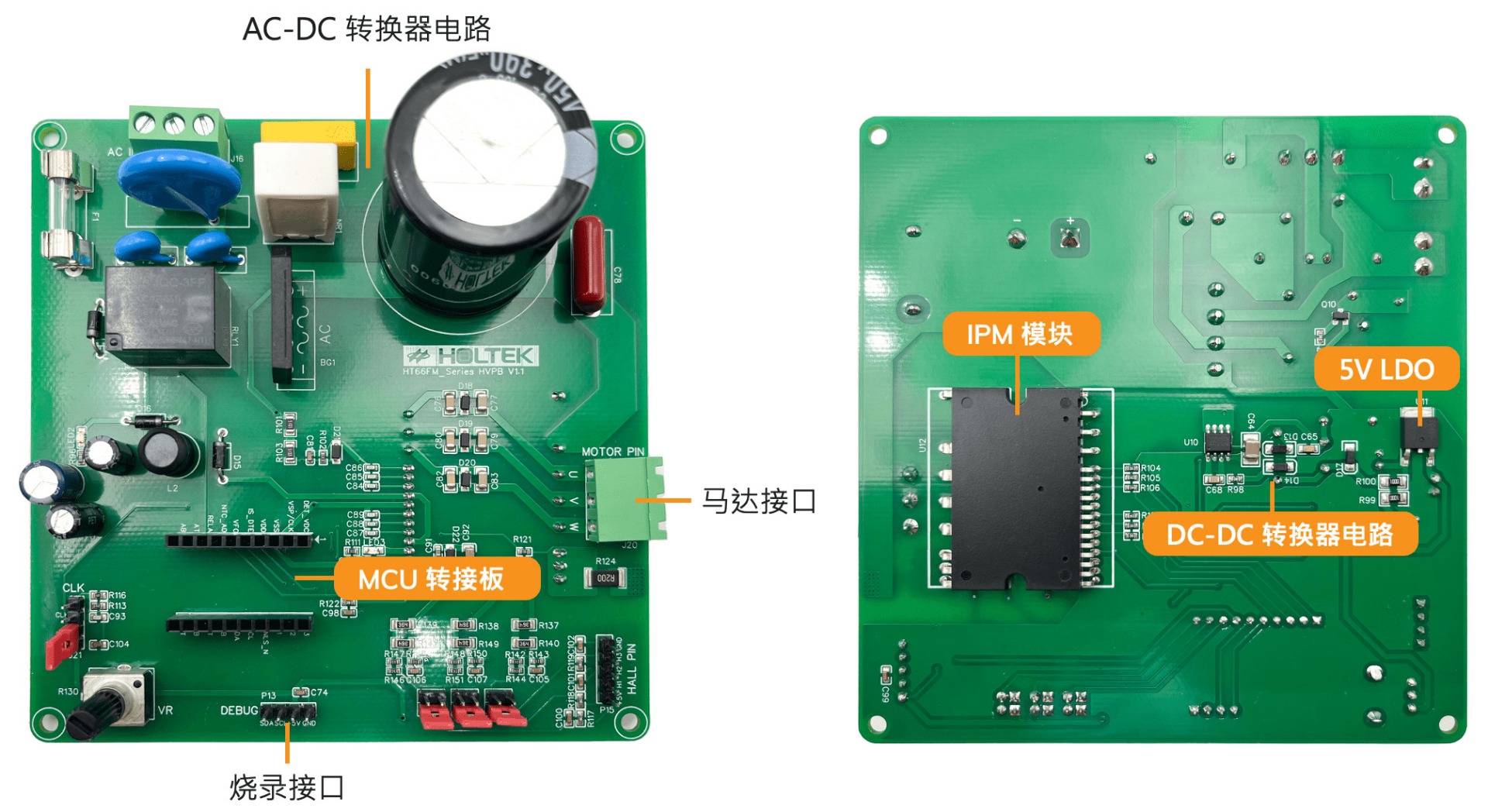

本产品包含一片高压电源板及四种 MCU 转接板。以下分别为四种 MCU 转接板使用的 MCU:
型号 |
封装 |
BD66FM5245 |
20SSOP |
BD66FM5252 |
28SSOP |
HT66FM5242 |
20SSOP |
HT66FM5440 |
28SSOP |

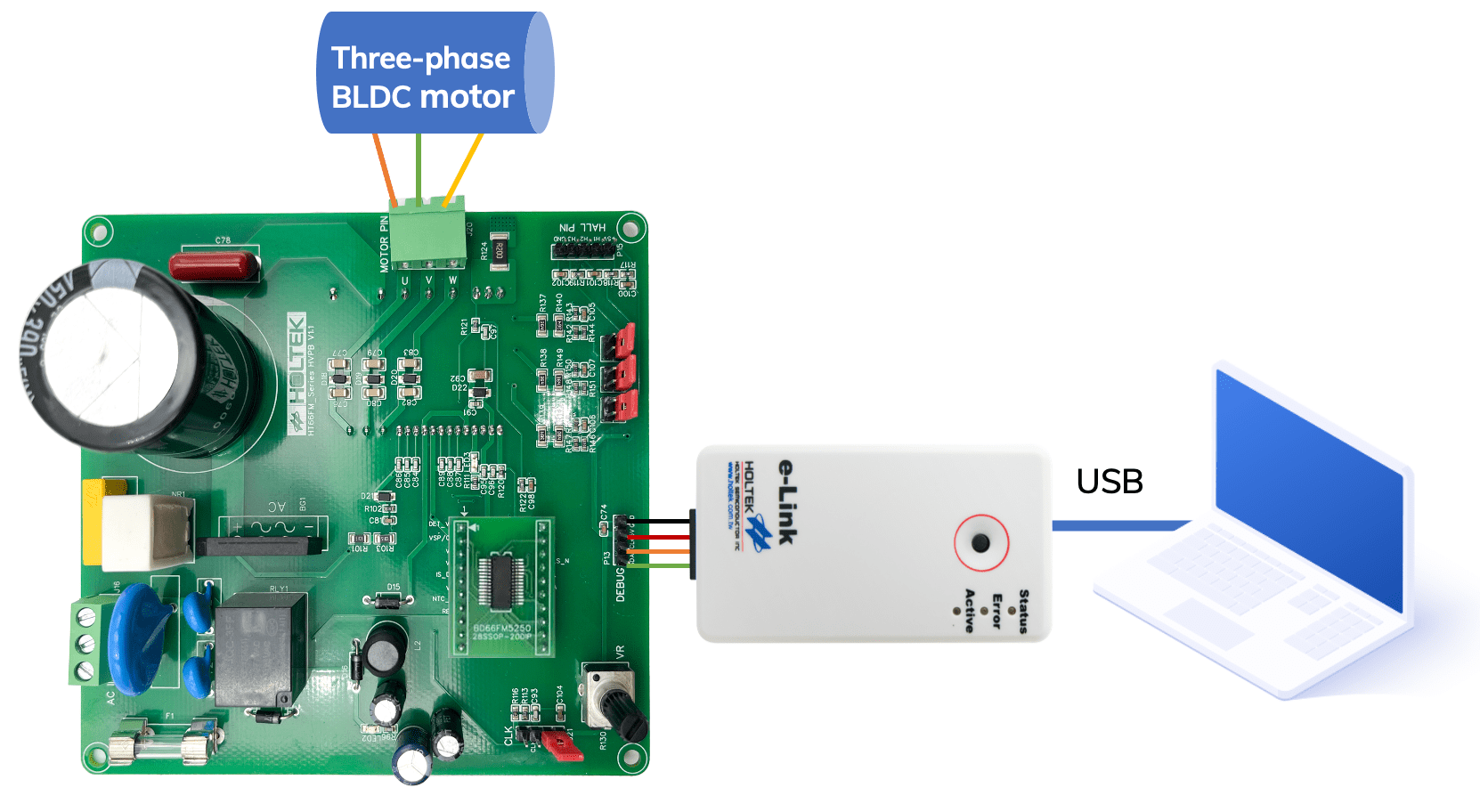

您可以选择上述任一片 MCU 转接板和电源板一起使用。将 MCU 转接板插上电源板后,电源板接上 e-Link 或 e-WriterPro,即可将程式烧录进 MCU。
产品特色
- 输入电压:AC 85V~265V
- 最大直流电流:2.5A
- 相电流采样电阻 (R_Shunt):0.2Ω/2512/1%
- 总线电压分压比:1/103.00
- 栅极驱动信号极性
- 下臂导通极性:高电平
- 上臂导通极性:高电平
- 产品包含:电源板 x1、MCU 转接板 x4、尼龙六角柱 x4
资源
- MCU: BD66FM5245 / BD66FM5252,BLDC 马达 Flash MCU,包含规格书、封装等信息。
- MCU: HT66FM5440,无刷直流马达 A/D Flash MCU,包含规格书、封装等信息
更多信息
HS Code (仅供参考) |
8504.40.99.90-0 |
