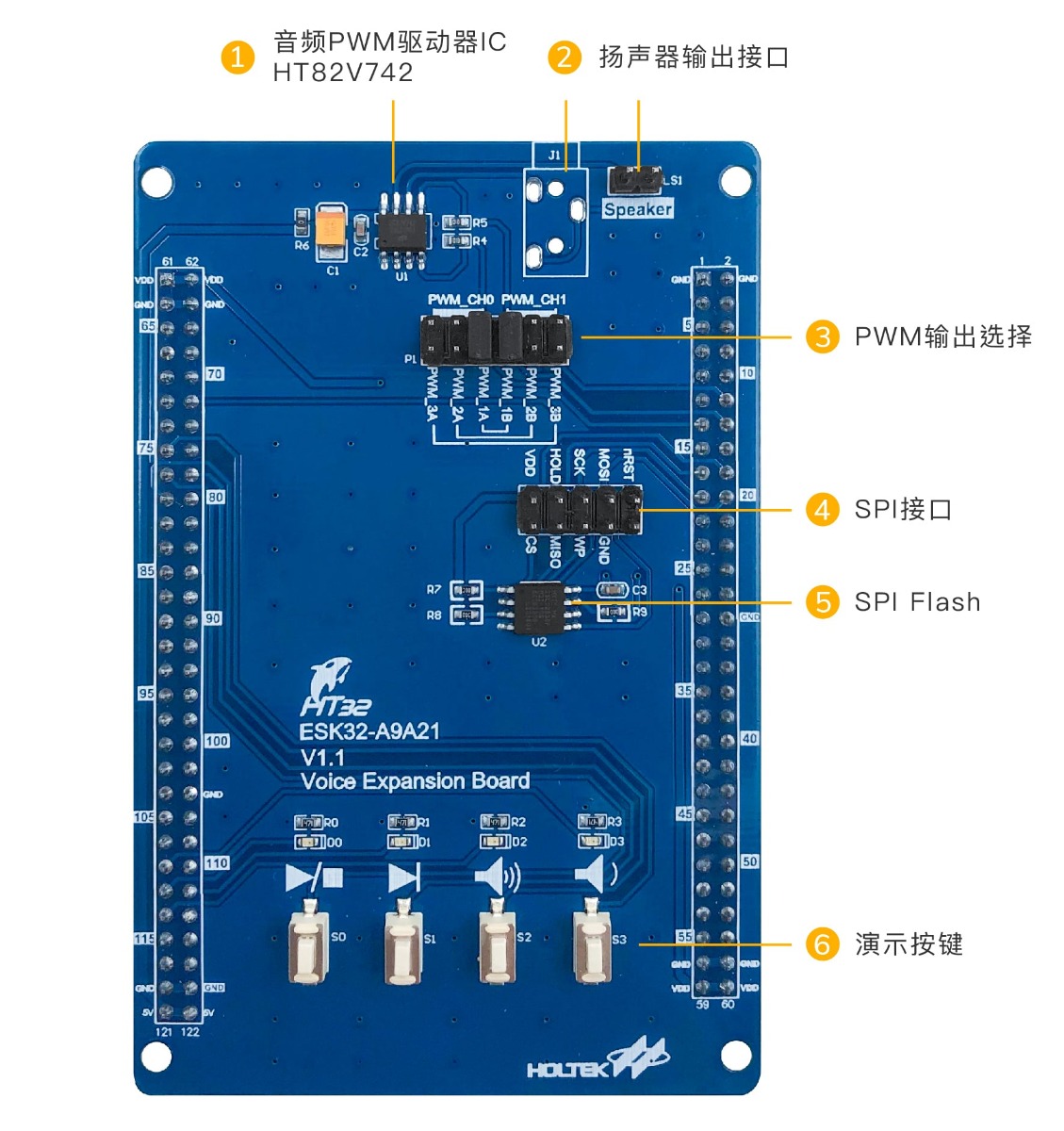

ESK32-A9A21 是专为 ESK32-305xx 及 ESK32-301xx 系列开发板所设计的扩充板,具有扬声器输出接口及演示按键等功能。
扩充板需搭配当开发板及软件 (HT32 Voice Tool) 使用,从软件烧录音乐档案到开发板后,可透过扩充板演示音效,让使用者在处理语音时更加便利。
产品信息
尺寸:100 x 65 x 19 mm
净重:38g
包装内容:HT32 系列扩充板 ESK32-A9A21 x 1
ESK32-A9A21 是专为 ESK32-305xx 及 ESK32-301xx 系列开发板所设计的扩充板,具有扬声器输出接口及演示按键等功能。
扩充板需搭配当开发板及软件 (HT32 Voice Tool) 使用,从软件烧录音乐档案到开发板后,可透过扩充板演示音效,让使用者在处理语音时更加便利。
产品信息
尺寸:100 x 65 x 19 mm
净重:38g
包装内容:HT32 系列扩充板 ESK32-A9A21 x 1
1. 硬件准备
- ESK32-A9A21 扩充板 x 1
- HT32 系列开发板 x 1
- Micro USB 线 x 1
- 电脑 x 1
- 扬声器 x 1

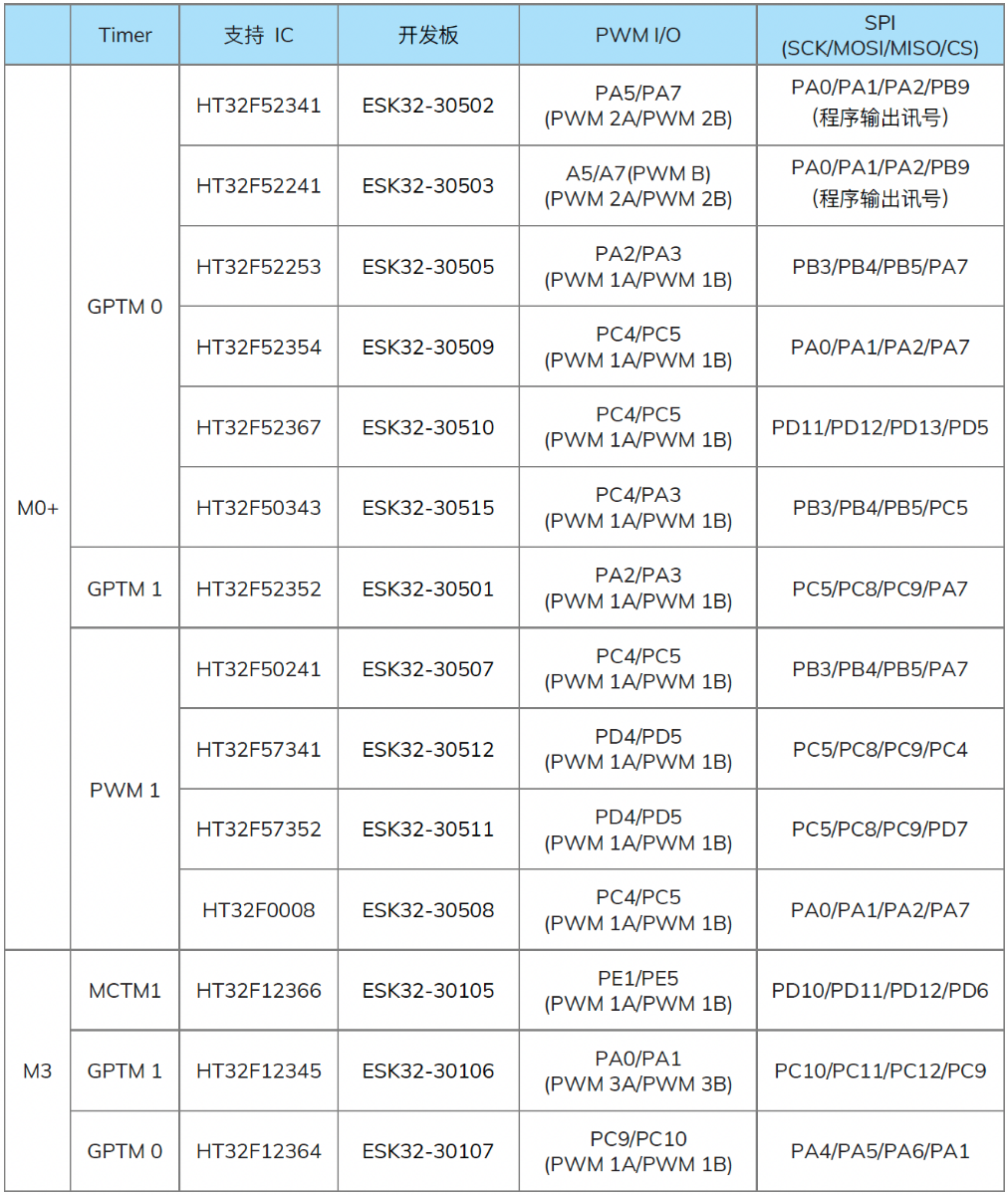

以下为可搭配 ESK32-A9A21 扩充板的 MCU 及开发板型号
2. 软件安装
- HT32 Voice Tool
- KeilTM MDK-ARM μVision5 (Cortex-M0+版本免费)
- KeilTM MDK-ARM μVision5 安装指南
步骤 1.

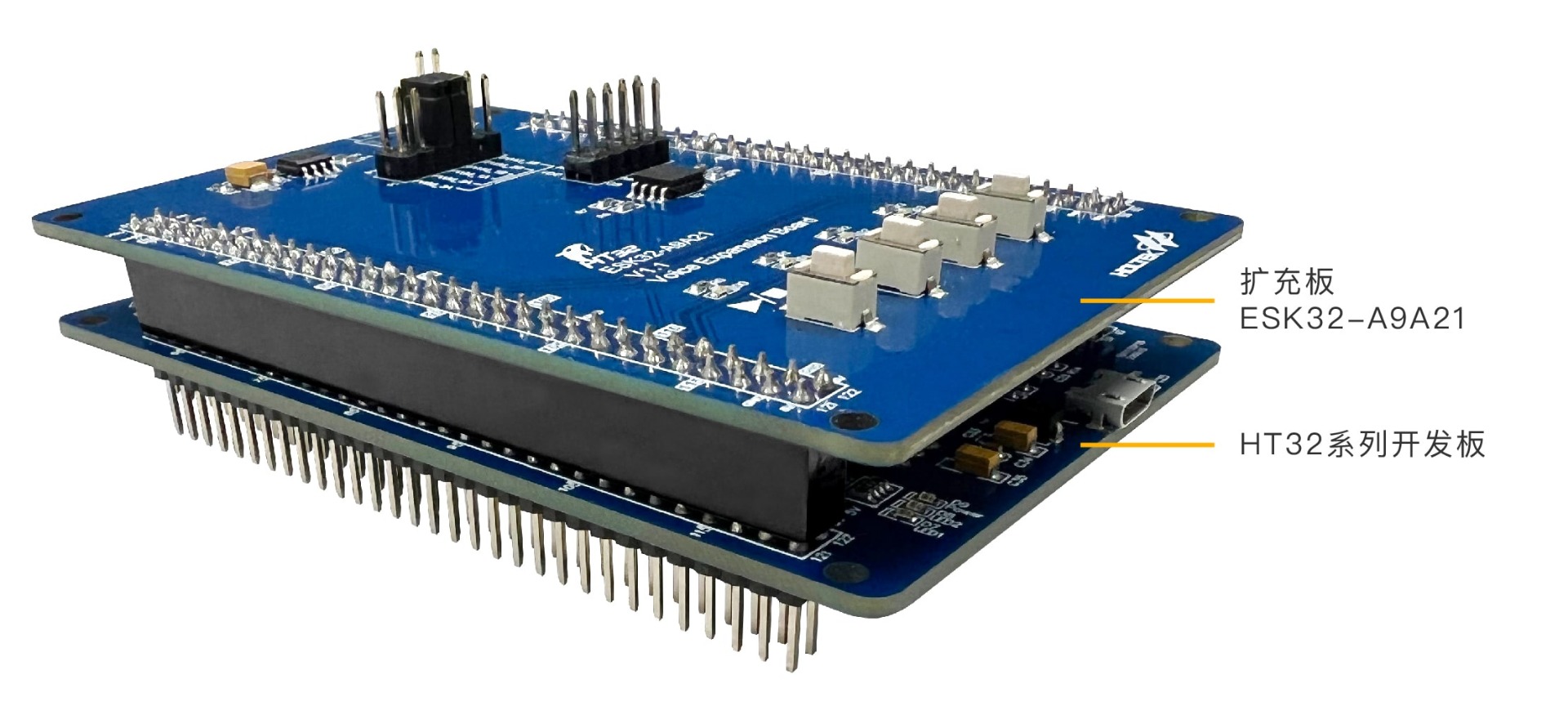

请先将 ESK32-A9A21 背面的插孔对准 HT32 系列的开发板排针插入。
若插入后扩充板无法使用,请检查插孔是否接触不良或排针插入不够深。
步骤 2.
扩充板上的 PWM 输出 Jumper 需与使用的开发板对应。
例如:使用 ESK32-30501 (MCU HT32F52352 的开发板) 时,Jumper 需将接 PWM_1A 及 PWM_1B。
步骤 3.
将扬声器接上扩充板的扬声器输出接口。
步骤 4.
将 USB 接上开发板的 e-Link32 Lite 接口。
步骤 5.
开启 HT32 Voice Tool 软件,置入 .wav 音乐档 (仅可使用单声道的 .wav 档),并将音乐烧录进开发板。
若需转换档案格式,请参考 Audacity。
步骤 6.
烧录完成后,请按下开发板的上的 RESET 按钮让程式重置,重置后即可使用扩充板上的按钮演示音效。
HS Code (仅供参考) | 9030.90.90.00-8 |
---|
