BC2161/BC5162具編碼器的發射器IC開發板 BCE-EFUSEK8-001
BC2161/BC5162具編碼器的發射器IC開發板 BCE-EFUSEK8-001
NT$962
有貨
Product ID
BCE-EFUSEK8-001
BCE-EFUSEK8-001 是專門為 BC2161 及 BC5162 設計的開發板,支援兩種模組 BCM-2161-X01、BCT-5162-G01 及兩種開發平台 RF 產品開發平台 (BC2161)、RFIC 參數設定軟體 (BC5162),搭配平台使用,可以幫助您縮短開發時程。
⬥ 請注意:BC2161 需搭配 RF 產品開發平台使用,而 BC5162 需搭配 RFIC 參數設定軟體使用。
Follow Us for More Updates!
產品特色
- 提供開發平台及參數平台,可自行配置參數。
- 參數可下載至開發板,或從開發板上傳至平台調整。
- 具有八個功能按鍵
- 三種供電模式:外部電源、USB、電池
- 尺寸 : 63 x 58 x 19 mm
- 淨重 : 20.5g
產品說明
您可以在 RF 開發平台、RFIC 參數軟體上設定參數後,並將參數下載或燒錄至本產品,也可以將開發板的參數資料上傳到平台來更改設定。
本產品在出廠前已預先燒錄了 BCM-2161-X01 的程式,若您要搭配 BCT-5162-G01 使用前,需先從應用筆記 AN0526TC 下載附件的 MTP 檔,並使用 e-Link 或 e-WriterPro 將程式燒錄進 MCU,詳細說明請參考應用筆記。

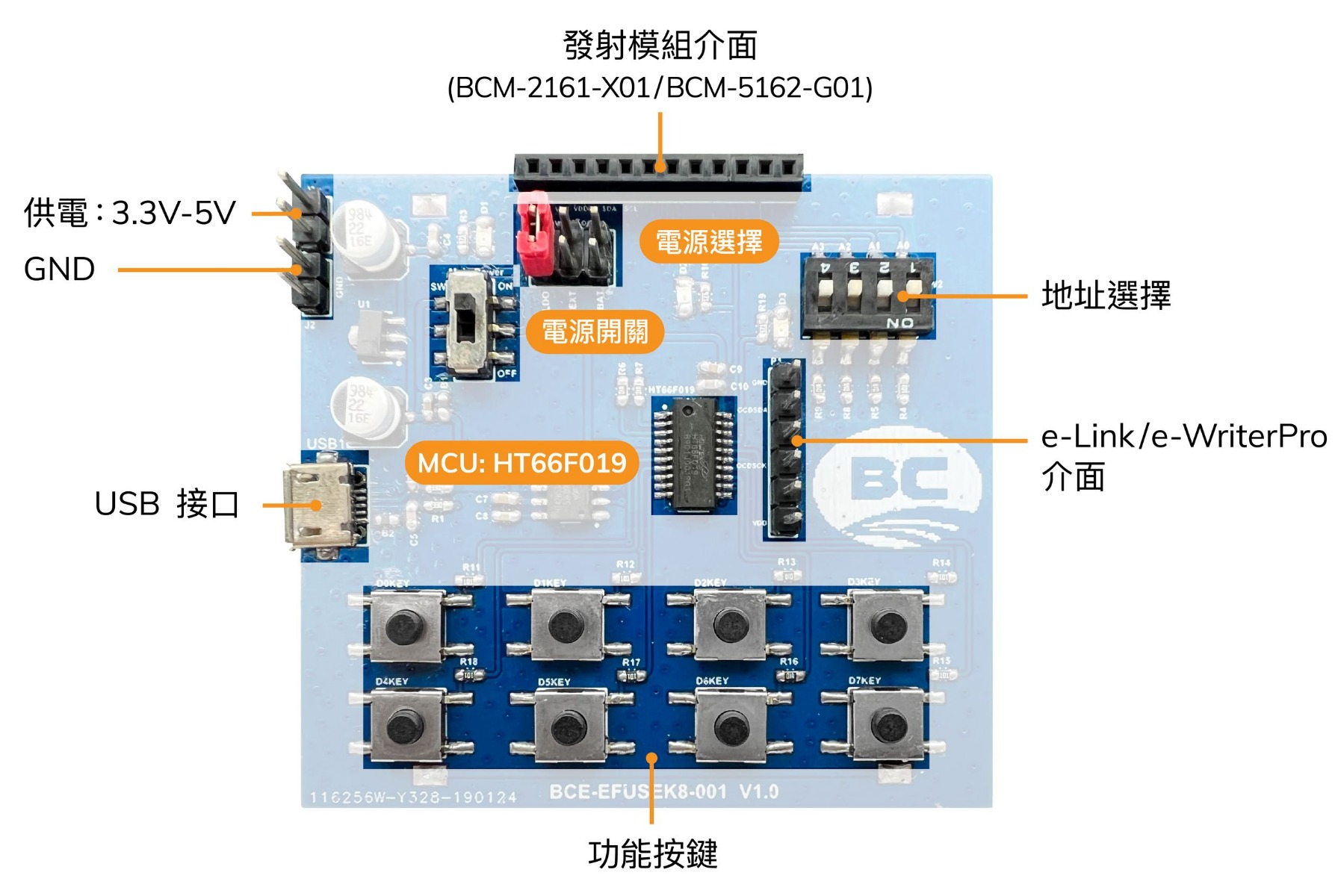

電源選擇說明
- 外部電源 (VEXT):接上 3.3V~5V 的電源。
- USB (LDO):接上 3.3V 的電源。
- 電池 (BAT):在開發板背面的電池座放上兩顆 1.5V 的三號電池。
- 電源選擇及開關:使用者選擇上述任一種電源供電即可,選擇後,將跳帽放上排針對應的位置,且電源開關撥到 on 啟動電源。
資源
- 開發平台:RF 產品開發平台,包含軟體、使用手冊等資訊。
- 軟體:RFIC 參數設定軟體,包含軟體、使用須知等資訊。
- IC:BC2161,具編碼器的 Sub-1GHz OOK 發射器,包含規格書、封裝尺寸等資訊。
- IC:BC5162,具編碼器的 2.4GHz GFSK 發射器,包含規格書、封裝尺寸等資訊。
- 應用筆記:AN0566TC,BC5161參數設定工具,包含 MTP 燒錄檔。
- 應用筆記:AN0526TC,BC2161 參數設定工具,包含 MTP 燒錄檔。
