RF無線接收模組評估板 BCE-GENRX-X01
NT$116
(含稅)
有貨
數量
115
個
Product ID
BCE-GENRX-X01
產品說明
RF無線接收模組評估板是用來讓您更方便評估本公司銷售的RF無線接收模組，產品上有配對按鍵、LED、電池插槽等，可以幫您節省製作外圍線路的時間，您只要將接收模組插入評估板的插槽即可開始使用本模組。
此評估板須搭配 RF 無線接收模組使用，如：並列式 RF 無線接收模組 433MHz (BCM-68F2420-C01)。RF 無線接收模組可以插入此產品的插槽上，構成一個完整的 RF 無線接收器。

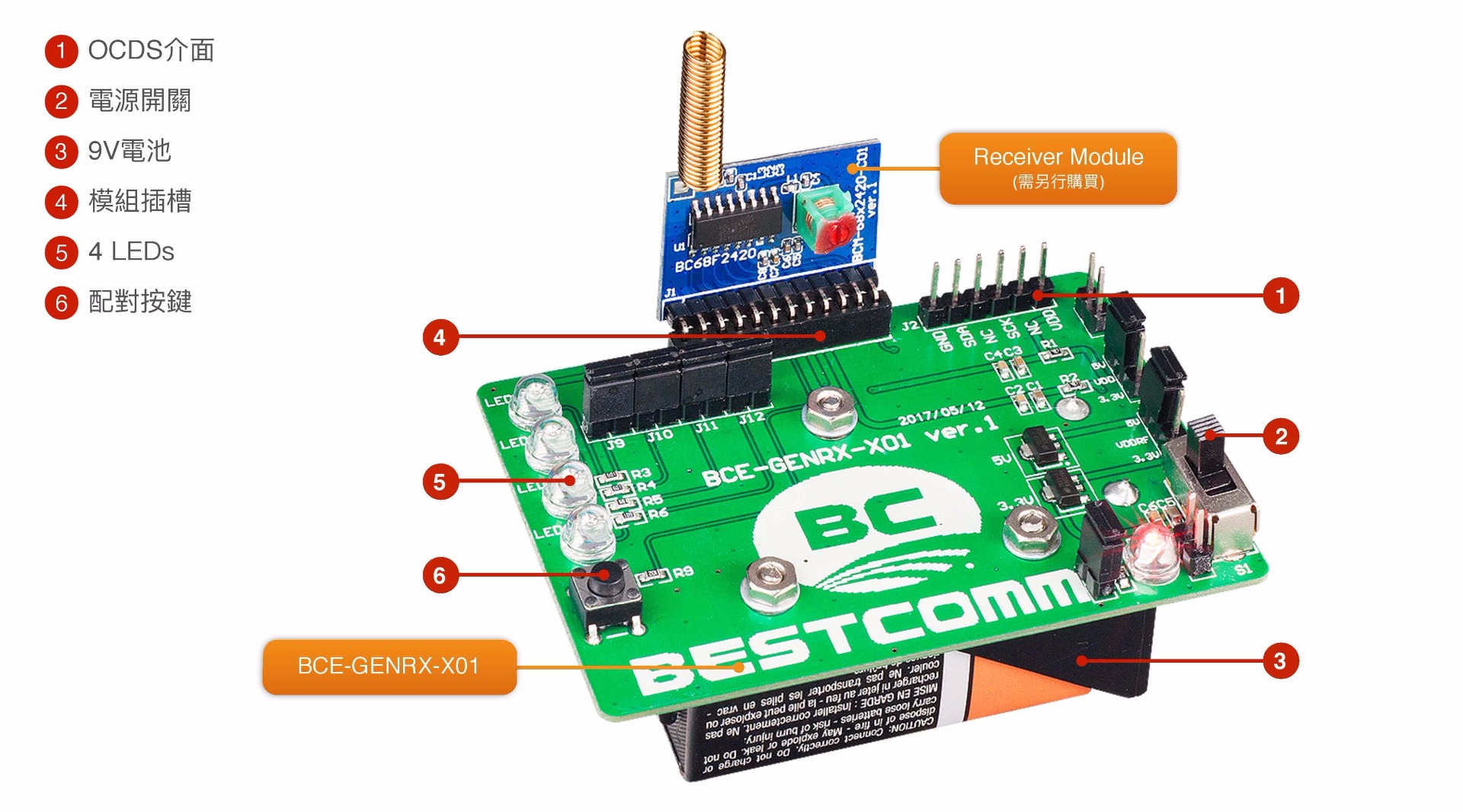

產品主要由以下部分構成 :
- 12-pin插槽，用於插入RF無線接收模組。
- 4 個 LED (LED1~LED4)，分別與 RF 無線發射器上的 4 個按鍵對應，在發射器上按下按鍵後，本產品上相對應的LED會亮起。
- 配對按鍵，按下此按鍵可啟動發射模組與接收模組的配對過程。
- 電源開關及電源指示 LED，用於開啟 / 關閉電源,電源開啟時 LED 會亮起。
- 電池插槽，位於產品背面，用於接上 9V 方形電池。
發射模組必須與接收模組完成配對才能組成一對RF無線發射接收器，每一個發射模組在出廠時都已事先燒錄其獨一無二的產品識別碼，完成配對後，接收模組能識別發射模組傳送的訊號。接收模組只能記錄一個發射模組的產品識別碼。
產品有一個 6-pin 排針是 OCDS (On-Chip-Debug-Support) 介面，您可以使用此介面連接盛群半導體的 e-Link 模擬器或 e-WriterPro 燒錄器，即可燒錄 MCU 程式到接收模組上的 MCU。然而我們建議您要經過適當的訓練及熟悉產品才適合做這個操作。
特性:
- 工作電壓: 4.5~5.5V
- 工作溫度:-40 ~ +85℃
- 尺寸(L x W x H): 49 x 71 x 35 (mm)
- 重量: 25.8g(不含電池)
- 產品包裝內容: RF無線接收模組評估板 BCE-GENRX-X01 PCBA 一片
| HS Code (僅供參考) | 8517.79.00.00-6 |
|---|
