2.8吋人機介面TFT LCD觸控螢幕模組 BM32D4021-1

NT$415

有貨

數量

Product ID

BM32D4021-1

本產品是色彩 64K 可觸控的 2.8 吋的 TFT LCD 模組，搭配介面編輯軟體，可構成一套人機介面 (HMI, Human Machine Interface) 的方案。
本產品內建 32-bit MCU HT32F49395，具有 16MB Flash，支援 USART 介面，不需要複雜的接線即可簡單地使用記憶卡或透過 USART 來更新顯示內容。我們提供的介面編輯軟體中包含大量的元件：按鈕、文字、圖片、滑條、選單等，能讓您的介面設計更加容易、豐富。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品特色

工作電壓：3.3V~5.5V
工作電流：100mA @5V
待機電流：300μA
2.8” TFT LCD
- 解析度：240 x 320
- 色彩：64K 65536 (RGB565)
- 觸控螢幕類型：電阻式
Flash ROM：16MB
SRAM：224KB
提供介面編輯軟體 (上位機軟體)，可以自訂顯示的圖示與文字
更新方式：
- 離線更新：MicroSD卡
- 線上更新：軟體 (透過 USART 介面)
工作溫度：-25°C~85°C
通訊介面：USART (鮑率可自行定義)
⬥ 請參考規格書中「指令使用說明」內容
尺寸：77.2 x 51 x 11 mm
淨重：38g

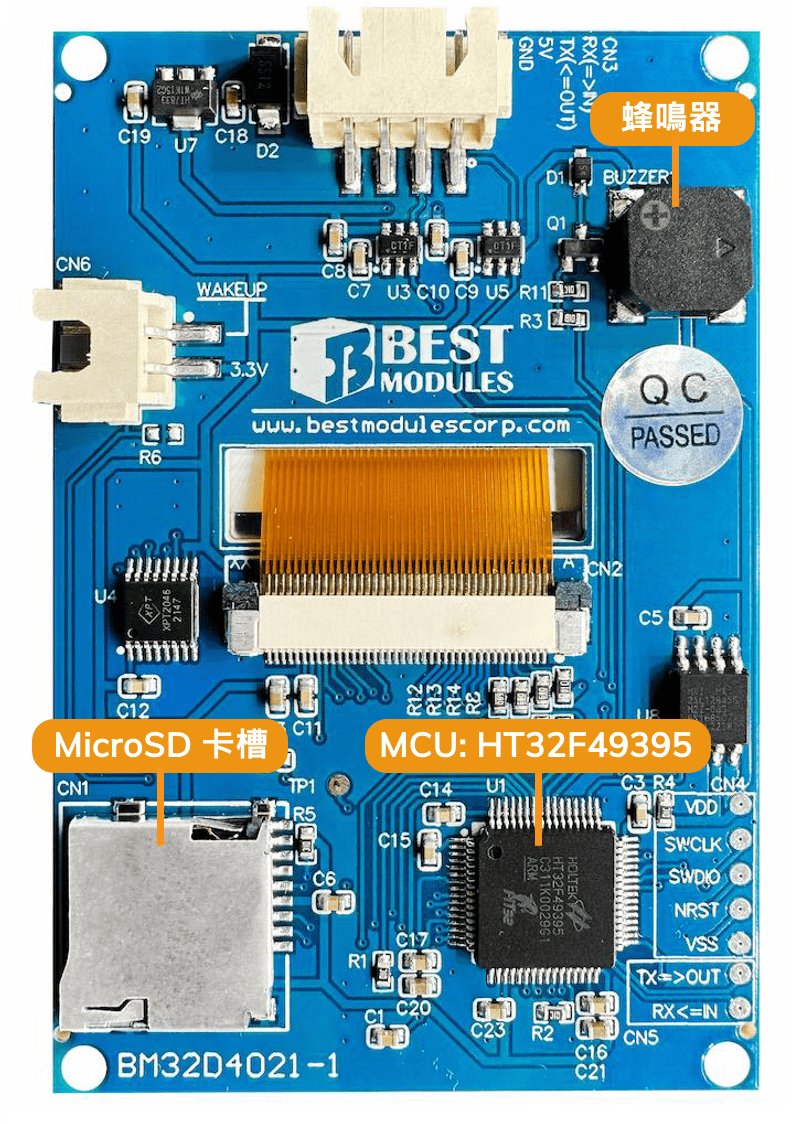

產品功能說明

腳位說明

腳位	名稱	功能
1	RX	USART: RX
2	TX	USART: TX
3	VDD	供電：3.3V~5.5V
4	GND	接地
5	WAKEUP	喚醒按鍵腳位
6	3.3V	供電 3.3V 給喚醒按鍵

腳位 5、腳位 6 是用來外接一個按鍵，將產品從待機模式中喚醒。

產品比較

	BM32D4021-1	BMD58T280
IC	32-bit MCU HT32F49395	ILI9341, XPT2046
工作電壓	3.3V~5.5V	3.3V~5.5V
待機電流	300μA	<120mA
螢幕尺寸	2.8 吋	2.8 吋
色彩	64K 65536 (RGB565)	―
觸控螢幕	電阻式	電阻式
解析度	240 × 320	240 × 320
Flash ROM	16MB	―
序列埠緩存區	256 Bytes	―
MicroSD 卡槽	O	O
更新方式	離線更新：MicroSD 卡線上更新：透過軟體 (USART)	離線更新：MicroSD 卡
通訊介面	USART	SPI/EBI
介面編輯軟體	O	X
