本產品是 24-bit ADC 計重秤模組，外部解析度最高可支援 6000，除了包含一般秤重模組有的功能以外 (例如：去皮/歸零、單位切換)，還具備累積計重、抗震、省電、亮度調整等功能，並能將測量結果直接以 UART 輸出，不需要另外轉換。
本產品適合應用在小地磅、計重桌秤、動物電子秤等產品。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
計重秤模組 BM42P782-N1
NT$90
缺貨
Product ID
BM42P782-N1
此為預購產品，正常情況下，下單後2週出貨。
本產品僅適合有計重秤產品開發經驗的使用者，若無相關經驗，請勿選購。
產品特色
- 工作電壓：
- 9V~16V (AC/DC 外接電源)
- 4.2V (單節 4.2V 鋰電池)
- 4V (4V 鉛酸電池)
- 6V (6V 鉛酸電池) - 工作電流：9~35mA (@秤重感測器 1000ohm)
- 工作溫度：-10℃~65℃
- 支援線性校準，線性度：0.005%
- 具有 24-bit ADC，最高外部解析度：6000
- 支援多量程感量，可設定單一/單二/單三精準度
- 功能：
- 去皮 / 歸零
- 單位切換：公斤 (kg) / 公克 (g) / 數量 (pcs) / 百分比 (%) / 公升 (liter)
- 重量累積
- 密碼設定
- 亮度 / ADC 採集速度調整
- 計重抗震
- 省電 - 通訊介面：UART (鮑率：9600bps)
- 尺寸：77 x 32 x 15 mm
- 淨重：16g
產品說明
本產品需要外接按鍵、6 位數數碼管顯示模組、秤重感測器一起使用。
您可以透過外接的按鍵設定去皮/歸零、累積重量、切換單位、設定密碼等功能。產品出廠時已設定了初始密碼 650715，您可以自行修改。
⬥ 相關設定請參考規格書的「功能描述」章節。

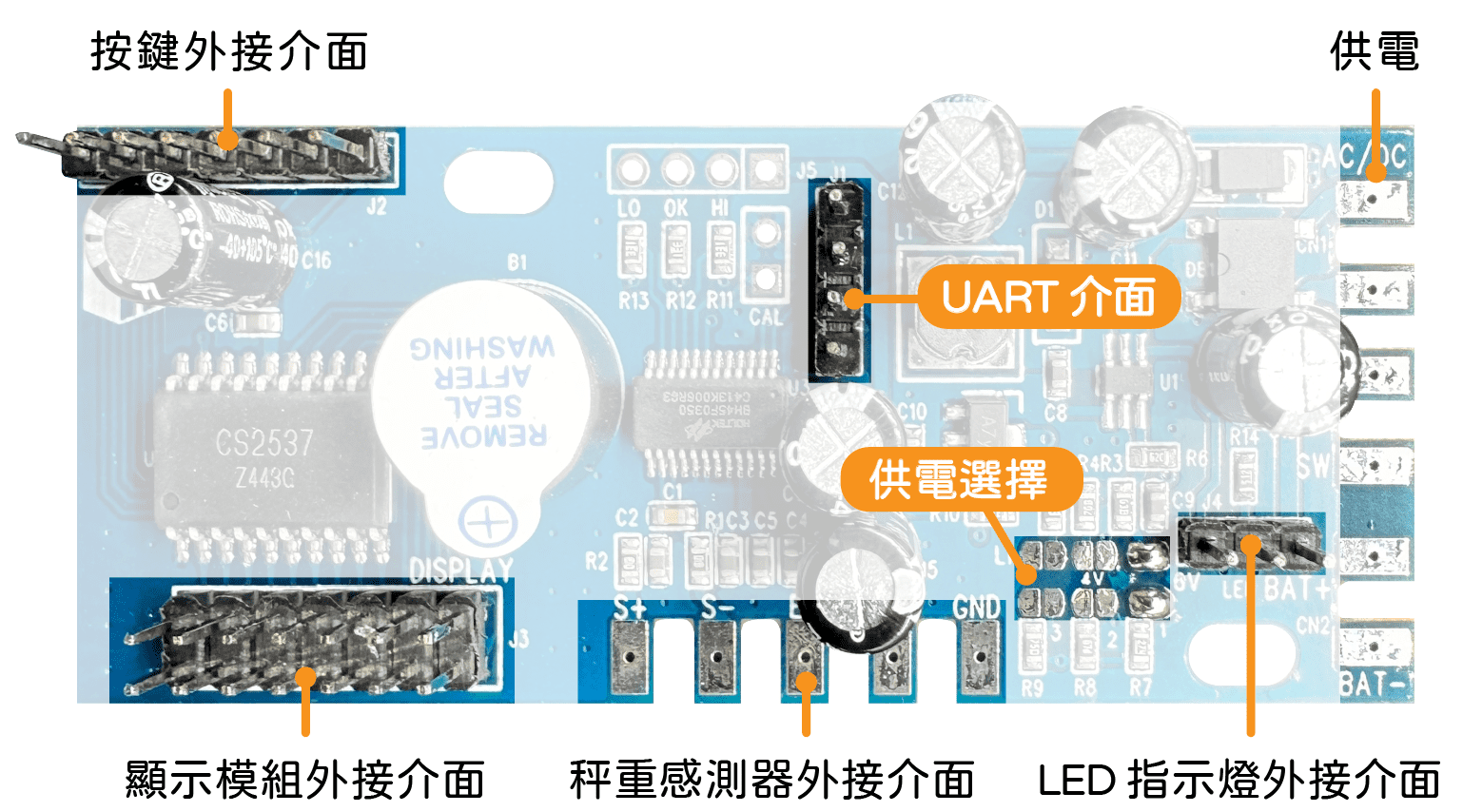

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 秤重感測器介面 | ||
| 1 | S- | 秤重感測器負回饋 |
| 2 | S+ | 秤重感測器正回饋 |
| 3 | E- | 秤重感測器負電源 |
| 4 | E+ | 秤重感測器正電源 |
| 5 | GND | 接地 |
| LED 指示燈介面 | ||
| 6 | VCC | AC/DC 供電狀態 (焊接到 VCC-R) |
| 7 | R | 串接 5.1kΩ 電阻到地 |
| 8 | SW2 | SW2 供電狀態 (焊接到 SW2-R) |
| 供電 | ||
| 9 | BAT- | 接地 (電池) |
| 10 | BAT+ | 供電：4V/4.2/6V (電池) |
| 11 | SW1 | 開關介面 1 |
| 12 | SW2 | 開關介面 2 |
| 13 | AC/DC1 | AC/DC 供電腳位 1：9V~16V |
| 14 | AC/DC2 | AC/DC 供電腳位 2：9V~16V |
| UART 介面 | ||
| 15 | TXD | UART: TX |
| 16 | RXD | UART: RX |
| 17 | 3V3 | 正電源：3.3V |
| 18 | GND | 接地 |
| 外接按鍵介面 | ||
| 19 | SEG6 | SEG6 腳位 |
| 20 | SEG5 | SEG5 腳位 |
| 21 | SEG4 | SEG4 腳位 (MODE) |
| 22 | SEG3 | SEG3 腳位 (MR) |
| 23 | SEG2 | SEG2 腳位 (M+) |
| 24 | SEG1 | SEG1 腳位 (去皮 / 歸零) |
| 25 | KSCAN | KSCAN 腳位 |
| 26 | GND | 接地 |
| 27 | CAL | 校準腳位 |
| 外接顯示模組介面 | ||
| 28 | SEG1 | SEG1 腳位 |
| 29 | SEG2 | SEG2 腳位 |
| 30 | SEG3 | SEG3 腳位 |
| 31 | SEG4 | SEG4 腳位 |
| 32 | SEG5 | SEG5 腳位 |
| 33 | SEG6 | SEG6 腳位 |
| 34 | SEG7 | SEG7 腳位 |
| 35 | SEG8 | SEG8 腳位 |
| 36 | D6 | D6 腳位 |
| 37 | D5 | D5 腳位 |
| 38 | D4 | D4 腳位 |
| 39 | D3 | D3 腳位 |
| 40 | D2 | D2 腳位 |
| 41 | D1 | D1 腳位 |
