BM52D5021-1 是超音波霧化器模組，最大霧化功率為 2W。相較於我們推出的其他霧化器模組，本產品具有更小的體積，適合用來開發只需要簡單功能的霧化器產品。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
2W微孔超音波霧化器模組 BM52D5021-1
NT$153
有貨
數量
23
個
Product ID
BM52D5021-1
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$153 | |
| 10-99 | 10% | NT$137 | |
| 100+ | 15% | NT$130 |
產品特色
- 工作電壓：5V
- 工作電流：400mA @5V (最大霧化功率)
- 霧化頻率：108kHz
- 工作模式：單機模式、UART 模式
- UART 模式下可設定出霧量及霧化時長
- 出霧量：共有三階可調整
- 霧化時長：設定範圍 0～100 分鐘 - 通訊介面：UART (鮑率：9600bps)
- 尺寸：36.07 x 32 x 15.5 mm
- 淨重：7.4g (不含霧化片)
- 產品包含：BM52D5021-1 x1 / 2W 霧化片 x1
產品說明
BM52D5021-1 和 BMN31K502 的差異
BM52D5021-1 和 BMN31K502 有相同的功能與規格，唯一的差別在於，BMN31K502 多了一條與 BMCOM 腳位相同的 5 pin 連接線，方便讓您直接接上 BMduino-UNO BM53A367A 使用。
工作原理
本產品藉由霧化片上的壓電陶瓷環產生 108KHz 的頻率震盪拍動水面，將水分子擠入霧化片上金屬膜的微孔中，因微孔的孔徑很小，所以從金屬膜另一端噴出的小水珠就會形成水霧。
霧化量及霧化時長調整
本產品具有兩種工作模式：單機模式、UART 模式。
- 單機模式：您可以很簡單地透過本產品上的按鍵來控制霧化器開關，在此模式下無法調整霧化量及霧化時長。
- UART 模式：除了可以使用按鍵控制霧化器開關以外，將本產品與開發板透過 BMCOM 連接後，可由開發板來控制霧化量及霧化時長。
請注意：本產品上電之前一定要先加水。

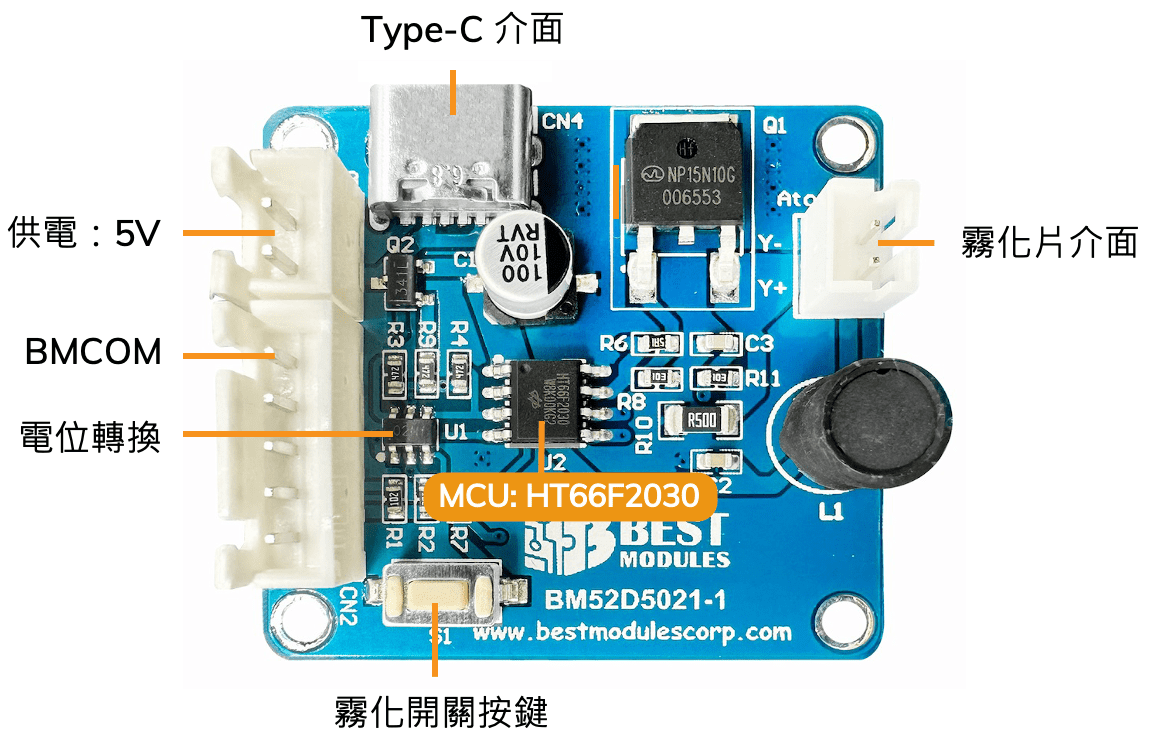

產品功能說明
可以選擇透過 Type-C 介面或 5V 電源介面來供電給本產品。
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | GND | 接地 |
| 2 | 5V | 供電：5V |
| 3 | GND | 接地 |
| 4 | VDD | 正電源 (3.3V~5V) |
| 5 | TX | UART: TX |
| 6 | RX | UART: RX |
| 7 | NC | - |
| 8 | Y- | 霧化片負極 |
| 9 | Y+ | 霧化片正極 |
產品系列比較
| 功能 | BM52O5221-1 | BM52D5121-1 | BM52D5021-1 |
|---|---|---|---|
| 工作電壓 | 24V | 18V~26.5V | 5V |
| 工作電流 | 0.67 ±0.07A @24V | 0.42A @24V | 400mA @5V |
| 最大霧化功率 | 16W | 10W | 2W |
| 霧化頻率 | 1.7MHz | 1.7MHz / 2.4MHz | 108kHz |
| 霧化量可調整 | O
VR 模式：8W～16W 可調整 PWM 模式：3 段 |
O
UART 模式：32 段 單機模式：5W～10W 可調整 |
O
UART 模式：3 段 |
| 缺水檢測功能 | O | O | X |
| 霧化片安裝位置 | 水面下 | 水面下 | 水面上 |
| 通訊介面 | PWM | UART (9600bps) | UART (9600bps) |
資源
- MCU : Holtek HT66F2030，內建 EEPROM 的小封裝 A/D Flash MCU，包含規格書、封裝資訊。
| HS Code (僅供參考) | 8479.90.90.99-0 |
|---|
