【EOL】BLE Beacon收發器模組 BM7262-00-1

NT$73
缺貨
Product ID
BM7262-00-1

請注意：本產品已停產，售完不再補貨。

添加到追蹤清單
郵箱
庫存到貨通知
歡迎到倍創科技的露天市集選購
支持超商取貨付款！
Follow Us for More Updates!
產品說明
  1. 工作電壓：1.9V~3.6V
  2. 工作電流 (@3.3V)：
    - TX 模式：25mA (Typ.) @7dBm / 13.5mA (Typ.) @-5dBm
    - RX 模式：8.5mA (Typ.)
  3. 深度休眠模式電流：0.35μA (Typ.) @3.3V
  4. 支援頻段：2402/2426/2480MHz
  5. 調製方式：GFSK
  6. 輸出功率：-10dBm~+7dBm
  7. 資料速率：1Mbps
  8. 最大接收靈敏度：-93dBm @BER = 0.1%, fDEV = 250kHz
  9. 通訊介面：I2C (地址：0x72)
  10. 尺寸：12 x 17.5 x 2.4 mm
產品說明

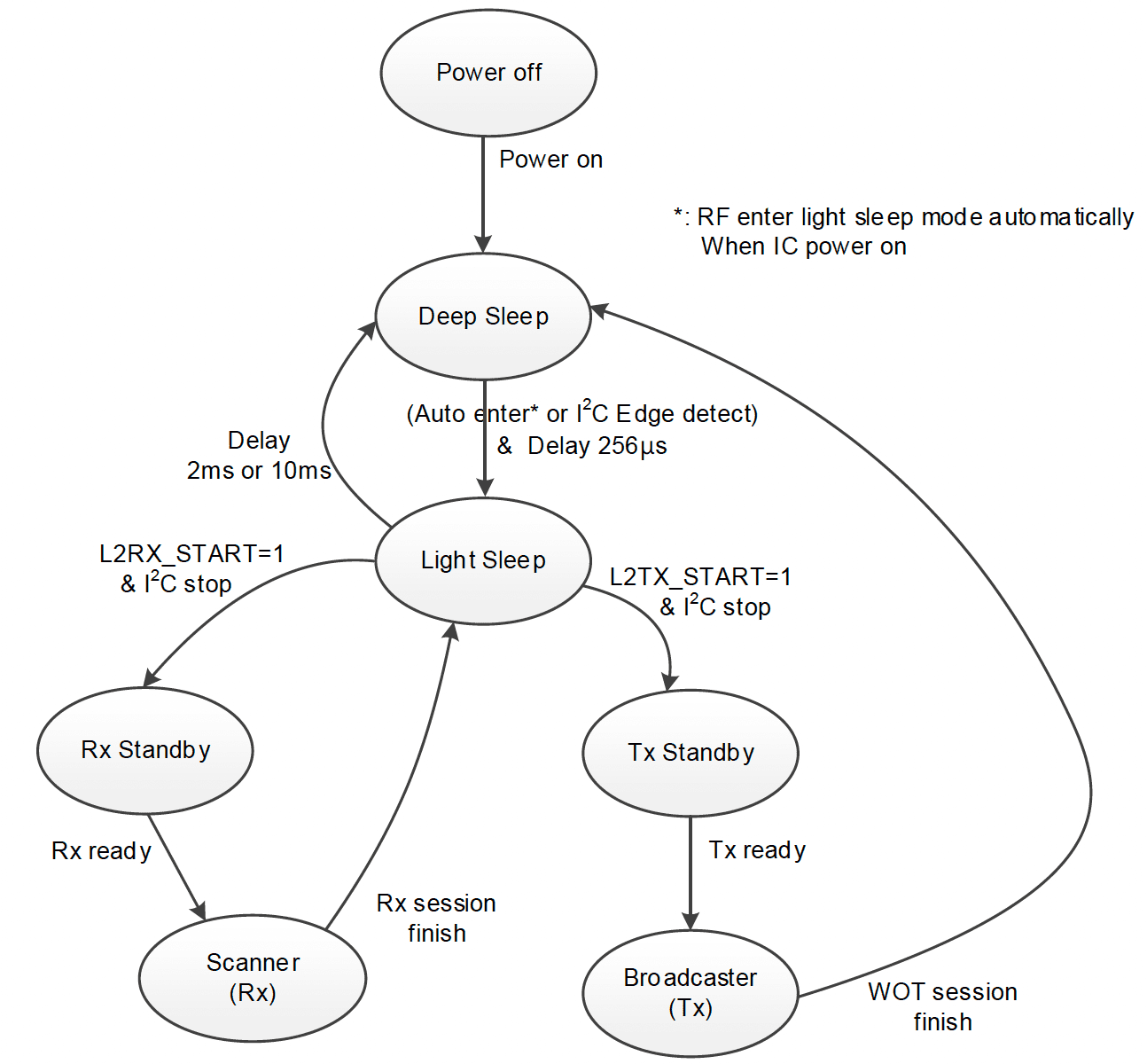

工作模式

本產品具有六種操作模式：電源關閉、深度休眠、輕度休眠、(TX/RX) 待機、發送、接收模式。在上電後會進入深度休眠模式，而當感測到 SCL 腳位的準位由高轉為低時，將會進入輕度休眠模式，在輕度休眠模式狀態下，主控 MCU 可透過 I2C 與本產品通訊。

開發環境

建議您可以搭配轉接板 BCT-7262-001 與開發板 BCE-GENTrx8-A01 和 BM7262-00-1 一起使用。

需要工具

  1. 轉接板：BCT-7262-001 (板上焊有 BM7262-00-1)
  2. 開發板：BCE-GENTrx8-A01
  3. 燒錄工具：e-Link
  4. 燒錄軟體：Hope3000 for e-Link
  5. App: " BC7262"
下載 APP

iOS

  1. 您可以在 Apple app 商店搜尋 "BC7262"，並找到這個 APP
  2. 下載、安裝 APP

Android

  1. 請用手機掃下圖的 QRcode
  2. 點擊下方綠色按鈕來安裝 APP

⬥ APP 詳細使用說明，請參考 "文件" 頁籤的 APP 使用手冊。

腳位說明
腳位 名稱 功能
1 GND 接地
2 GND 接地
3 SCL I2C: 時鐘線
4 SDA I2C: 資料線
5 GIO2 I/O 腳位
6 VDD 供電：1.9V~3.6V
7 GND 接地
資源
  1. IC: BC7262，2.4GHz BLE Beacon 收發器，包含規格書、封裝等資訊。
  2. 模組：BM7262-00-1，BLE Beacon TRX 模組。
規格書 V1.00 (956.42 kB)
APP 使用手冊 (3.85 MB)
線路圖 (49.90 kB)
範例程式 (223.69 kB)
BCT-7262-001 PCB layout (325.16 kB)
BCT-7262-001 線路圖 (105.28 kB)
Beacon Compatibility Test Report V1.0 (1.50 MB)
Bluetooth Protocol Test Report V1.0 (2.76 MB)
Bluetooth RF Test Report V1.0 (2.62 MB)
CE & FCC Test Report V1.0 (4.12 MB)
更多資訊
HS Code (僅供參考) 8517.79.00.00-6
