BMduino IoT扩充板 BMB81TB01A

NT$820 (含稅)

有貨

數量

10 個

Product ID

BMB81TB01A

本产品是 BMduino IoT 扩充板，可搭配 BMduino UNO 开发板 BM53A367A 使用。不仅能扩充接口资源，板载 WIFI 与低功耗蓝牙 5.0 模组，可实现无线通信与数据传输，适用于各种物联网主题教学与开发实验等应用场景。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

产品特色

工作电压：5~24V
工作电流：约 70mA @5V (Typ.)
板载无线：BW16（双频 Wi-Fi 802.11 a/b/g/n，低功耗蓝牙 5.0）
— 支持 2.4GHz / 5GHz，STA/AP/STA+AP 模式
— 支持一键配网（Simple Config）、本地/远程固件升级（FOTA）
供电方式（二选一）：Type-C 5V / DC 圆孔 5~24V
电源输出：2 组 5V@最大 1.5A（PH2.0）
— 5V & 3.3V 合计总输出电流：最大 1.5A

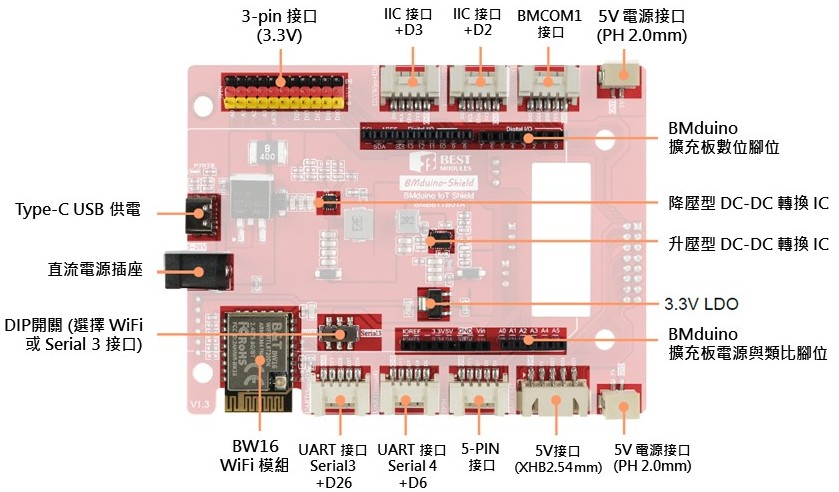

通信接口资源
— I²C (3.3V) × 2
— BMCOM1 (3.3V) × 1
— BMCOM2 (5V) × 1
— UART (3.3V) × 2（Serial3、Serial4）
— 5PIN (3.3V) × 1
— 3PIN (3.3V) × 10
拨码开关可切换 BMduino 的 Serial3：连接至板载 Wi-Fi 模块或外引至 Serial3 接口
尺寸：110 × 84 × 23.5 mm

产品说明

供电方式：通过 Type-C USB 输入 5V，或通过 DC 圆孔输入 5~24V（两者二选一）。扩充板电源可由 VIN 引脚回供 BMduino UNO，开发板可无需另行供电。

拨码开关：用于选择 BMduino 的 Serial3（D26/D27/D28）连接目标：
— 拨至 WIFI 侧：Serial3 连接到板载 BW16 模块（用于 Wi-Fi/蓝牙通信）。
— 拨至 Serial3 侧：Serial3 外引到接口，供外部设备使用。

通信接口命名与电平：
I²C(Wire+D3) / I²C(Wire+D2) / BMCOM1（3.3V）/ BMCOM2（5V）/ UART(Serial3、Serial4)（3.3V）/ 5PIN（3.3V）/ 3PIN（3.3V）。

配件：BMCOM1&SPI1 转接板（将 BMCOM1 & SPI1 资源上引）、BMCOM2 转接线（5P-SH1.0mm 转 HY2.0mm、约 3cm，黑/红/蓝/黄/绿）、若干电源与通信线材。

安装步骤：
1) 将 BMCOM1&SPI1 转接板直插 BMduino UNO 的 BMCOM1&SPI1。
2) 用 5P-SH1.0mm 转 HY2.0mm 线，将 BMCOM2 接到转接板。
3) 拔掉开发板上所有跳帽，将扩充板叠插于开发板与转接板之上。

建议工作条件：Ta=25℃；VDD：5~24V；工作电流（VDD=5V）：约 70mA；5V & 3.3V 总输出：≤1.5A。
