種植植物或花卉時，最困難的地方之一就是不知道需要澆多少量的水，這時土壤濕度感測器就派上用場了！本產品 BME34M101 是電容式的土壤濕度感測模組，不僅可以幫助您監控土壤中的水分，還可以感測環境溫度，並透過 UART 介面來讀取數值。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
土壤濕度感測模組 BME34M101
NT$83
有貨
數量
27
Product ID
BME34M101
請選擇產品數量
| 選擇 | 數量 | 折扣 | 單價 |
| 1-9 | - | NT$83 | |
| 10+ | 5% | NT$79 |
產品說明
土壤濕度感測模組類型
【電阻式】
市面上大多數的土壤濕度模組都是採用電阻量測方式，電阻式的模組有兩個金屬探頭，用來量測兩個探頭之間的電阻值。由於水具有很好的導電性，乾燥的土壤電阻值較高，而濕潤的土壤電阻值則較低。但外露的金屬探頭長期在潮濕的環境容易生鏽、腐蝕造成量測值不固定，使用壽命也不長。
【電容式】
電容式模組通常只有一個探頭，採用電容感應的原理來檢測土壤濕度，乾燥的土壤電容值較低，而濕潤的土壤電容值較高。電容式模組沒有金屬探頭，因此不會像電阻式有探頭腐蝕、生鏽的困擾，大大地延長了工作壽命。此外，也不會引入直流電流到植物中，特別適合用於農業和植物生長監控。
如何監控濕度？
BME34M101 是使用 BS45F3843 MCU 內建的電容式觸控測量系統，土壤濕度以百分比 (%) 來顯示，檢測範圍為 0%～75%。經過我們實際測試，當在乾燥的土壤灑水讓土壤全濕時，濕度會超過 60%，以百分比來表示濕度更方便使用者掌握當前土壤濕度狀態。
可級聯使用
當您需要監測不只一個盆栽的土壤水分時，您可以級聯最多四個 BME34M101 模組一起使用。級聯時，只需要將其中一個 BME34M101 與開發板連接即可，非常容易。
連接開發板使用
本產品上具有 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。
產品特色
- 工作電壓：3.3V～5.5V
- 工作電流：2.37mA @5V
- 使用 MCU：BS45F3843
- 土壤濕度感測範圍：0～75%
- 解析度：1% - 環境溫度感測範圍：5℃～60℃
- 解析度：1℃ - 最多可級聯四個一起使用
- 通訊介面：UART (鮑率：9600bps)
- 尺寸：125.07 x 19.2 x 2.54 mm
- 淨重：9.7g
- 產品包含：BME34M101 x1 / 2x2P 排針 x1

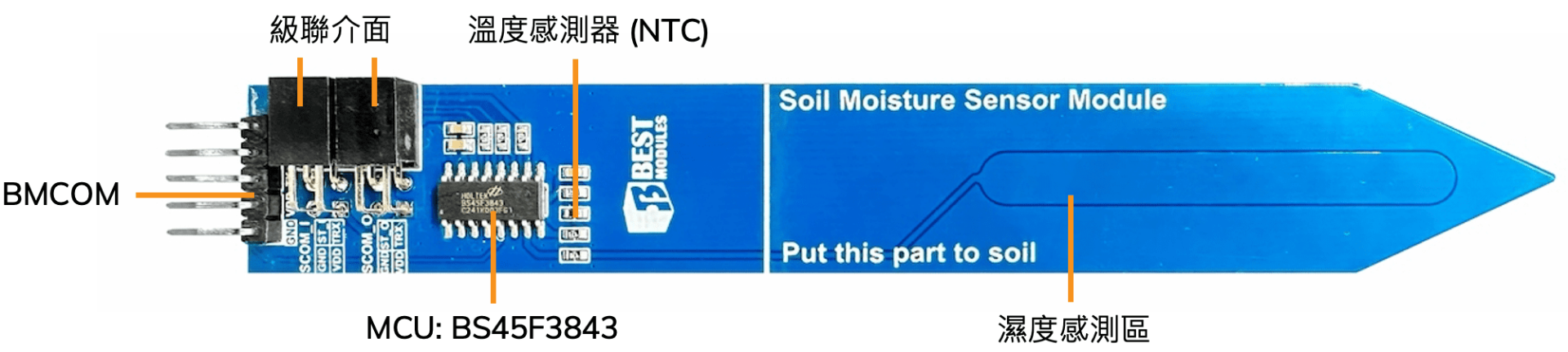

產品功能說明
腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | NC | - |
| 2 | RX | UART: RX |
| 3 | TX | UART: TX |
| 4 | VDD | 供電：3.3V～5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正電源 |
| 8 | ST_O | 級聯狀態輸出 |
| 9 | TRX | 級聯單總線通訊腳位 |
| 10 | VDD | 正電源 |
| 11 | GND | 接地 |
| 12 | ST_I | 級聯狀態輸入 |
| 13 | TRX | 級聯單總線通訊腳位 |
資源
- MCU : Holtek BS45F3843，超音波霧化器 Flash MCU，包含規格書、封裝資訊。
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|
