二氧化碳偵測模組(BMCOM) BME58M332

NT$713

有貨

數量

67 個

Product ID

BME58M332

BME58M332 是二氧化碳 CO₂ (carbon dioxide) 偵測模組，由轉接板與二氧化碳感測器 BM25S3321-1 組成。本產品使用 PWM 及 UART 兩種通訊介面來讀取濃度值。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

BME58M332 是利用二氧化碳會吸收紅外線的原理 (NDIR，non-dispersive infrared)，來偵測空氣中的二氧化碳濃度，產品出廠前都經過校準。
您可以透過 UART 模式修改本產品的校準值、檢測範圍、設定自動校準等參數。本產品另外還提供三種校準方式：手動校準、命令校準、自動校準，可以依您的需求來校準。

BME58M332 與 BM25S3321-1 具有相同的功能，兩者的差別在於：BME58M332 使用電位轉換電路及 LDO IC HT7833 將 BM25S3321-1 的腳位轉換成 BMCOM，方便您可以直接與 BMduino 開發板連接使用 (例如：BM53A367A)。
如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

校準說明

本產品提供 3 種方式來啟動零點校準，此處所指的零點校準是指校準 400ppm。
請注意：校準前，模組需在穩定的氣體環境 (400ppm) 下連續工作 20 分鐘以上。

手動校準
將 HD 腳位拉低超過 7 秒後模組啟動零點校準。
命令校準
模組提供零點校準指令 (指令 W01) 及單點校準指令 (指令 W02)。
*單點校準前請先進行零點校準，並在希望校準的濃度下連續工作 20 分鐘以上。
例如：進行 2000ppm 單點校準前，模組需在 2000ppm 的氣體環境下連續工作 20 分鐘以上。
自動校準
模組提供自動校準的指令 (指令 W05)。開啟自動校準後，在一定時間內 (指令 W06)，模組會自動判斷零點，並進行零點校準 (即 400ppm 校準)。

產品說明

輸入電壓：4.9V～5.1V
工作電流：40mA @5V
檢測範圍：400ppm～5000ppm
- 解析度：1ppm
- 精準度：± (50ppm +5% 讀取數值)
預熱時間：60 秒
響應時間：T90 < 120S
具有溫度補償功能
工作濕度：0～95% RH (無凝結)
通訊介面：UART (波特率：9600bps) / PWM
出廠前經過校準
尺寸：53.83 x 33.88 x 17.1 mm
淨重：11.9g

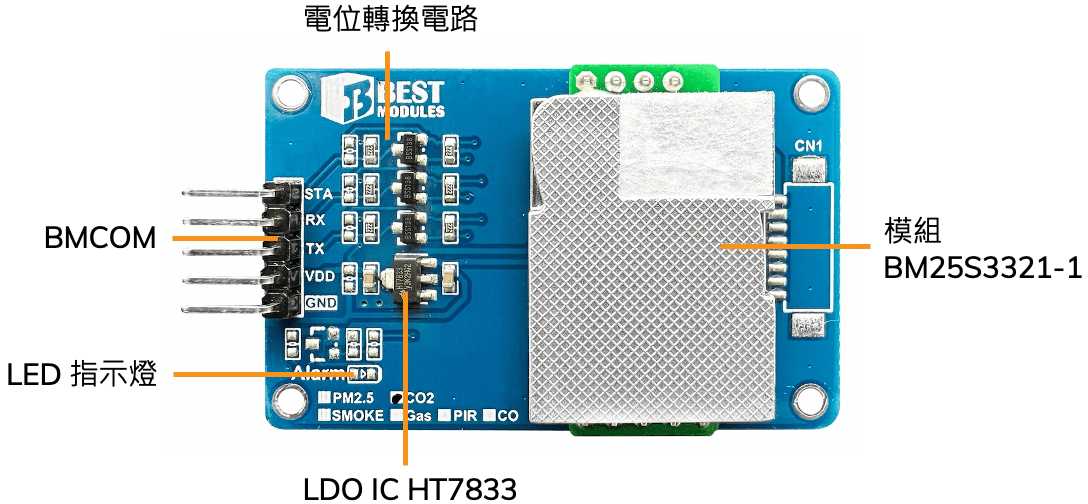

產品功能說明

腳位說明

腳位	名稱	功能
1	STA	PWM 訊號輸出腳位
2	RX	UART: RX
3	TX	UART: TX
4	VDD	供電：4.9V~5.1V
5	GND	接地

產品技術問答

問題 1
響應時間 T90 <120S 是什麼意思？

回答
T90 <120S 表示在 120 秒內達到最終量測值的 90%。

問題 2
模組出廠前是否經過 2 點校準呢？

回答
是的，模組出產前均經過零點校準及氣體環境 (1500ppm) 校準。

問題 3
自動校準功能建議打開或是關閉呢？為什麼？

回答
自動校準即是自動校零，是指模組連續工作一段時間後，根據環境濃度智能判斷零點並校準。
校準週期為上電工作後 24 小時左右 (每 24 小時自動校準一次)，自動校準的零點是 400ppm。
此功能適合應用在辦公室、居家環境 ; 不適合用在溫室、養殖場、冷凍庫等地方，建議您在這類場所關閉自動校準功能，並定期對模組進行零點校準。

問題 4
模組自動校準時是以 400ppm 為零點嗎？

回答
是的，自動校準以 400ppm 為零點。
