BME82M131A 是倍創科技推出的高精度環境光偵測模組，由 MCU HT66F2040 搭配光感測器 VEML7700 所組成。模組具備 16 位元解析度，可量測 0〜120 klx 的環境光強度，並支援可調整增益與積分時間，適用於各類需要光照偵測的應用場景。此外，模組最多可串接 8 片，便於系統擴展。常用於監控系統、智慧農業、環境偵測設備等領域。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 輸入電壓：3.3V～5.5V
- 工作電流：6.76mA @5V
- 環境光感測器：VEML7700
- 解析度：16-bit
- 量測範圍：0～120 klx
- 精度：0.0036 lx/ct - 支援最多 8 個模組串接
- 可設定環境光上下閾值（內建中斷機制）
- 通訊介面：I2C（預設地址 0x48，可透過跳帽切換）
- 模組內建 4.7kΩ 上拉電阻（SCL/SDA）
- 尺寸：32.0 x 32.0 x 11.8 mm
- 產品內容：BME82M131A x1 / 2x2P 排針 x1

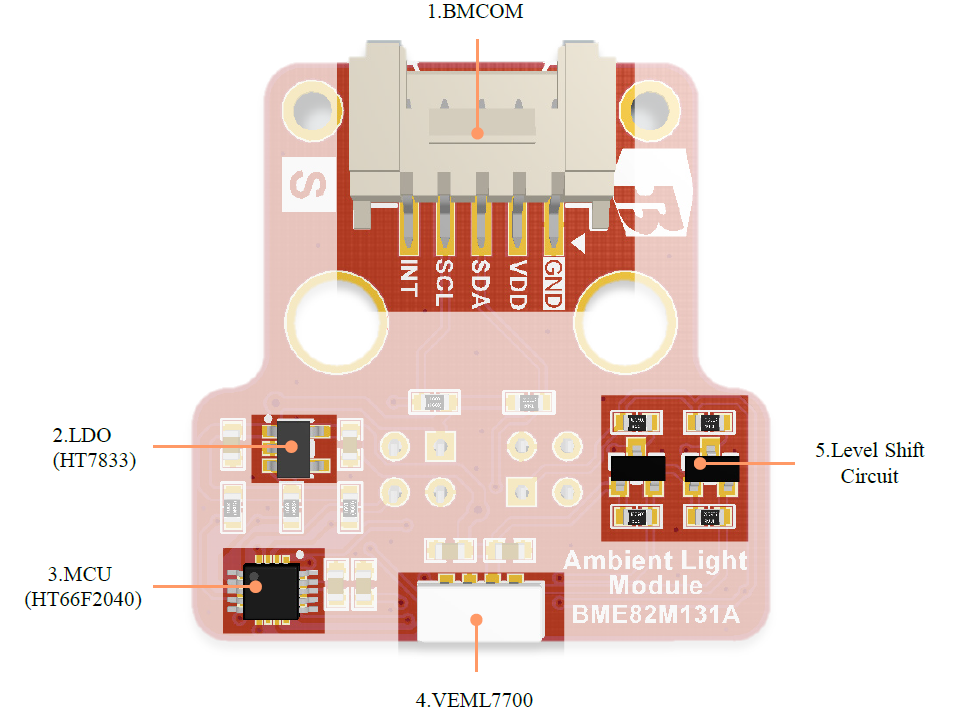

功能說明

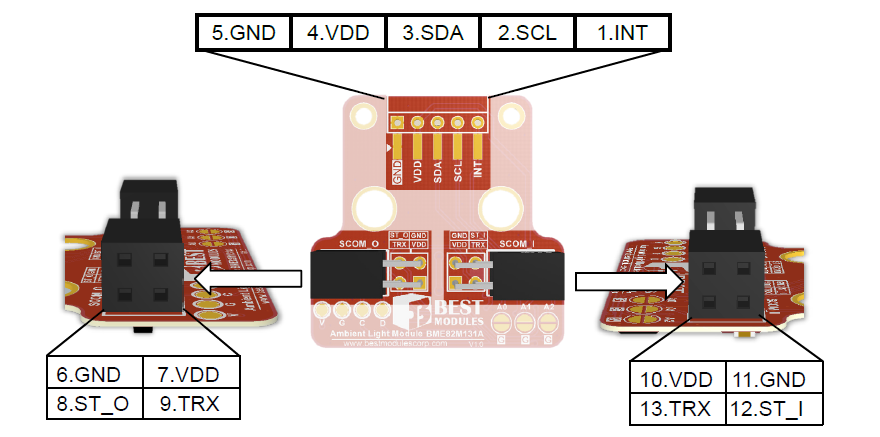

腳位說明
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | INT | 中斷腳位 當 ALS 高於或低於設定閾值時輸出低電平 否則保持高電平 |
| 2 | SCL | I2C 時鐘線 |
| 3 | SDA | I2C 數據線 |
| 4 | VDD | 正電源 |
| 5 | GND | 負電源，接地 |
| 6 | GND | 負電源，接地 |
| 7 | VDD | 正電源 |
| 8 | ST_O | 級聯狀態輸出腳位 |
| 9 | TRX | 級聯單總線通訊腳位 |
| 10 | VDD | 正電源 |
| 11 | GND | 負電源，接地 |
| 12 | ST_I | 級聯狀態輸入腳位 |
| 13 | TRX | 級聯單總線通訊腳位 |
資源
- MCU：Holtek HT66F2040 ，小封裝、內建 EEPROM 的 A/D Flash MCU，提供規格書與封裝資訊。
| HS Code (僅供參考) | 8504.50.90.00-5 |
|---|---|
| 尺寸 | 32 x 40 x 12 mm |
