【EOL】BH67F2742 紅外測溫MCU開發板 (含感測器) BMHB6002-plus
NT$1128
缺貨
Product ID
BMHB6002-plus
請注意：本產品已停產，售完不再補貨。

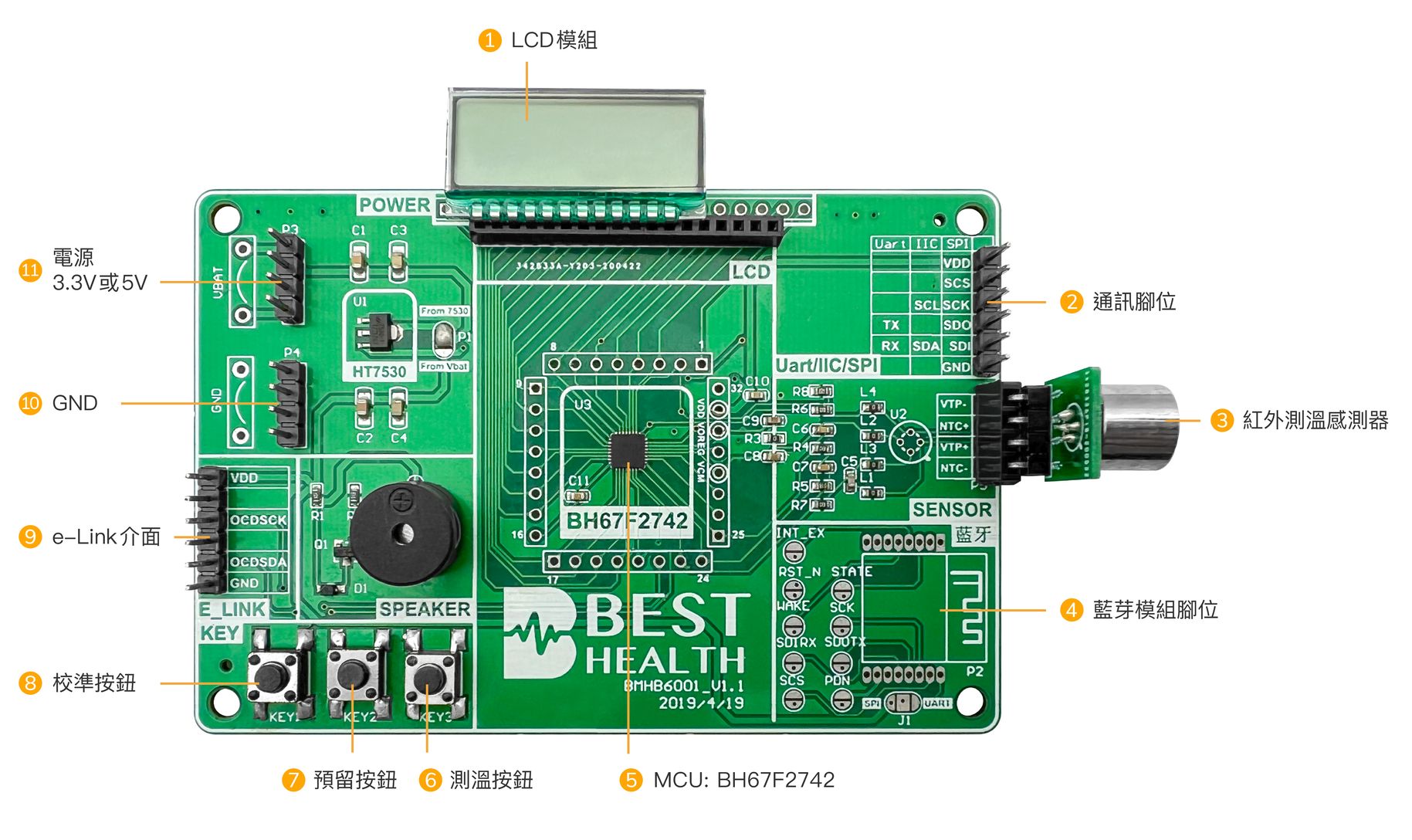

開發板功能

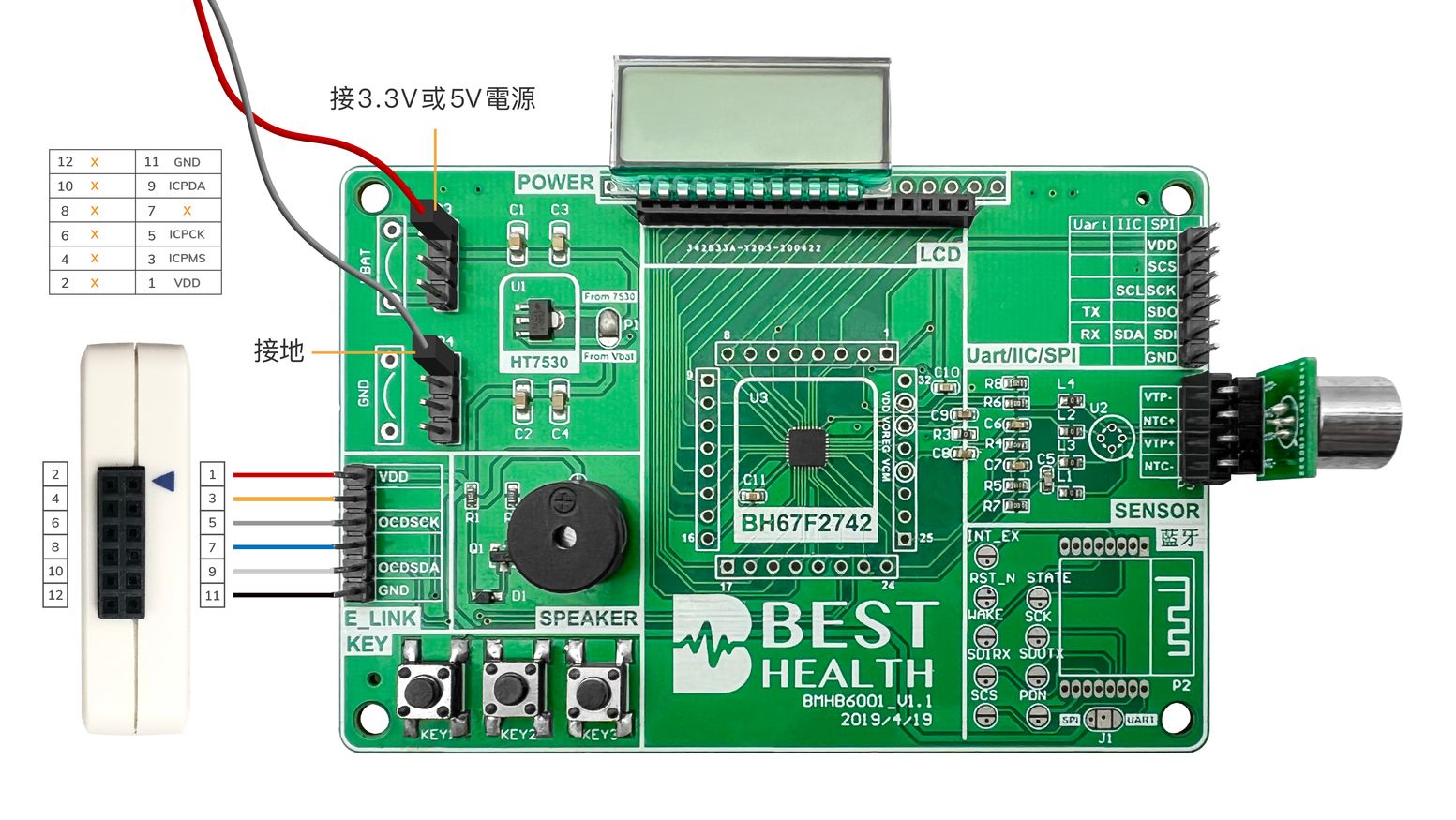

接線說明
產品技術問答
問題一
BMHB6002-plus 可以測量與顯示幾種溫度呢？
回答
它可以測量與顯示三種不同溫度：人體表面溫度、物體表面溫度及環境溫度。
問題二
那麽預設的溫度是哪一種呢?
回答
預設的溫度是物體表面溫度。
問題三
怎麼更改溫度設定呢？
回答
進入 work.c 裡的 fun_get_UTP 副程式，可以修改 LCD_DISPLAY() 內的參數值。
修改為人體表面溫度
修改為環境溫度
修改為物體表面溫度
實際使用經驗
以下是我們實際的操作過程，提供給您參考。
溫度測量模式
- 接上 3.3V 或 5V 電源後，按下 KEY3，開始測量溫度。
- 測量的數值會顯示在 LCD 螢幕上。
校準模式
我們使用 25℃、37℃ 進行兩點校準，以下是校準流程：
- 接上 3.3V 或 5V 電源。
- 按下 KEY1 按鈕進入校準模式，LCD 顯示目前環境溫度。
- 按下 KEY3 按鈕，LCD 螢幕顯示 C1 後，將感測器探頭對準 25℃ 黑體。
- 按下 KEY3 按鈕，25℃ 校準完成後 LCD 螢幕顯示 C2，再將感測器探頭對準 37℃ 黑體。
- 按下 KEY3 按鈕。如果 37℃ 校準成功，LCD 螢幕將顯示 OK，失敗則顯示 FAIL。
- 按下 KEY3 按鈕，回到溫度測量模式。
資源
- MCU : Holtek BH67F2742, 24-Bit Delta Sigma A/D Flash MCU內建穩壓器，OPA、LCD 驅動器，包含規格書、封裝尺寸、開發工具的資料。
| HS Code (僅供參考) | 8473.50.00.00-1 |
|---|
