中功率電源擴充板 BMP26T030

NT$620 (含稅)

有貨

數量

20 個

Product ID

BMP26T030

一片搞定多種電壓輸出與伺服馬達控制，讓接線不再一團亂！

BMP26T030 是專為 BMduino UNO 開發板設計的中功率電源擴充板。只要接上 DC 變壓器或外接電源，經過內部降壓電路，就能同時輸出 4 種常用電壓（3.3V、5V、9V、12V、18V 隨你切換）！板上還貼心具備兩種單線序列 UART 通訊介面，可直接控制數位舵機，非常適合需要多種電壓輸出的創客專案。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品特色

工作電壓：
- 24V (DC 配接器介面)
- 20V~24V (外接電源端子介面)
驅動能力：1.4A (VH 介面)、2.4A (VL 介面)、1.25A (VOUT 介面 / Vin 接腳)
四路電壓輸出：
- VOUT 介面：直接輸出輸入之電源電壓 (20V~24V)
- VL 介面：降壓輸出電壓值 VL = 3.3V/5V (透過指撥開關切換)
- VH 介面：降壓輸出電壓值 VH = 5V/9V/12V/18V (透過指撥開關切換)
- Vin 接腳：輸出至 BMduino-Shield 的 Vin 接腳，為 BMduino UNO 開發板供電 (電壓等於 VOUT)
單線 UART 通訊介面：提供 XH1.27 與 PH2.0 兩種介面，可實現對數位舵機模組的控制
板載 RESET 按鍵，可直接重置 BMduino UNO 開發板
工作溫度：< 90°C

功能說明

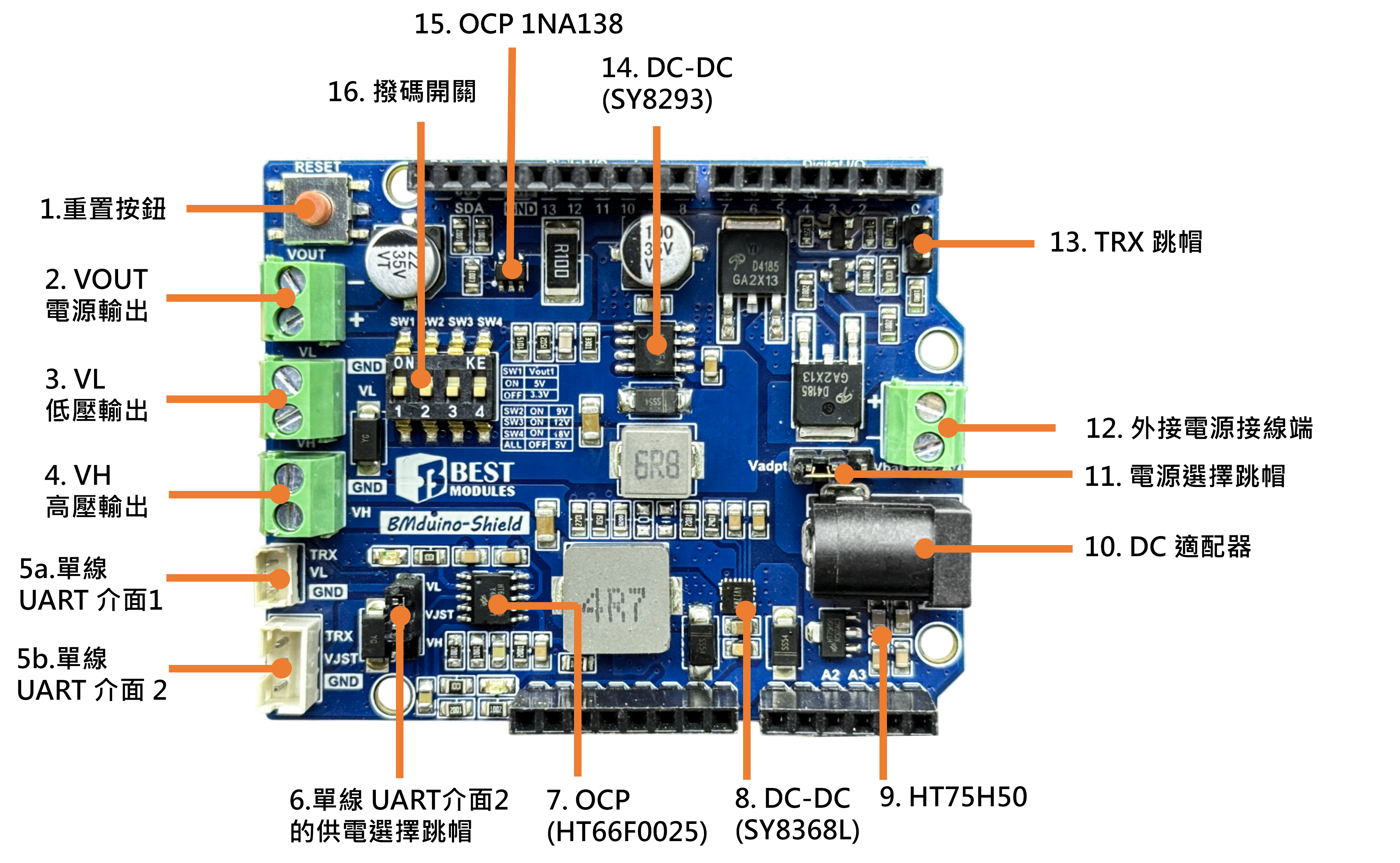

接腳說明

本產品可以直接插在我們設計的 BMduino UNO 開發板上使用，只要直接將 BMP26T030 背面的排針對準開發板上的插槽插上即可，不需要額外的接線。

其他接腳未使用

接腳	功能	BMduino 接腳	說明
3	RESET	RESET	重置 BMduino UNO 開發板
8	Vin	Vin	BMduino UNO 開發板的供電接腳
6 & 7	GND	GND	負電源，接地
19	mRX	D4	UART 接收資料線
20	mTX	D5	UART 發送資料線

外接電源、VOUT、VH、VL 接腳

接腳	功能	描述
33	Vi-	外接電源負端，接地
34	Vi+	外接電源正端
35	GND	VOUT 負端，接地
36	VOUT	VOUT 正端
37	GND	VL 負端，接地
38	VL	VL 正端
39	GND	VH 負端，接地
40	VH	VH 正端

單線 UART 通訊介面

接腳	功能	描述
41 & 44	TRX	單線 UART 通訊接腳
42	VL	舵機正電源，輸出 VL
45	VJST	舵機正電源，輸出 VH 或 VL，透過跳線帽選擇
43 & 46	GND	舵機負電源，接地
