首頁 接近感應帶馬達驅動擴充板 BMS36T001
-
首頁
-
接近感應帶馬達驅動擴充板 BMS36T001
接近感應帶馬達驅動擴充板 BMS36T001
NT$282
本產品 BMS36T001 是接近感應帶馬達驅動擴充板,同時具有紅外線接近感測和馬達驅動兩個功能。馬達驅動支援正轉、反轉、制動及待機功能,且板上具有 Auto Calibrate 按鈕,您可以一鍵學習感測距離。
請選擇產品數量
Follow Us for More Updates!
產品說明
BMS36T001 主要功能是利用接近感測器感測是否有物體進入偵測範圍,再控制馬達運轉,例如:用於感應式水龍頭時,先感測洗手台前是否有人,有人時則控制水龍頭出水。
馬達驅動需要外接電源,請遵照以下使用步驟操作電源,避免產品損壞。
上電/關閉電源順序
1. 使用時,先開啟 BMS36T001 電源
2. 外接馬達電源並上電
3. 使用完畢後,先關閉馬達電源
4. 最後再關閉 BMS36T001 電源
產品特色
- 工作電壓:3.0V~5.5V
- 馬達工作電壓:5V~24V
- 工作電流:4mA @ 5V
- 接近感測範圍:1~100cm
- 馬達驅動 IC:HT7K1411
- 驅動功能:正轉、反轉、制動及待機
- 驅動能力:1.2A @24V
- 通訊介面:UART (波特率:9600bps)
- 內建接近感應演算法
- 具有 Auto Calibrate 按鍵,可以一鍵自動學習偵測距離
- 尺寸:67 x 53 x 17 mm
- 淨重:16.22g
- 產品包含:1. BMS36T001 x 1 | 2. 90° 5-pin 排針 x 1
腳位說明

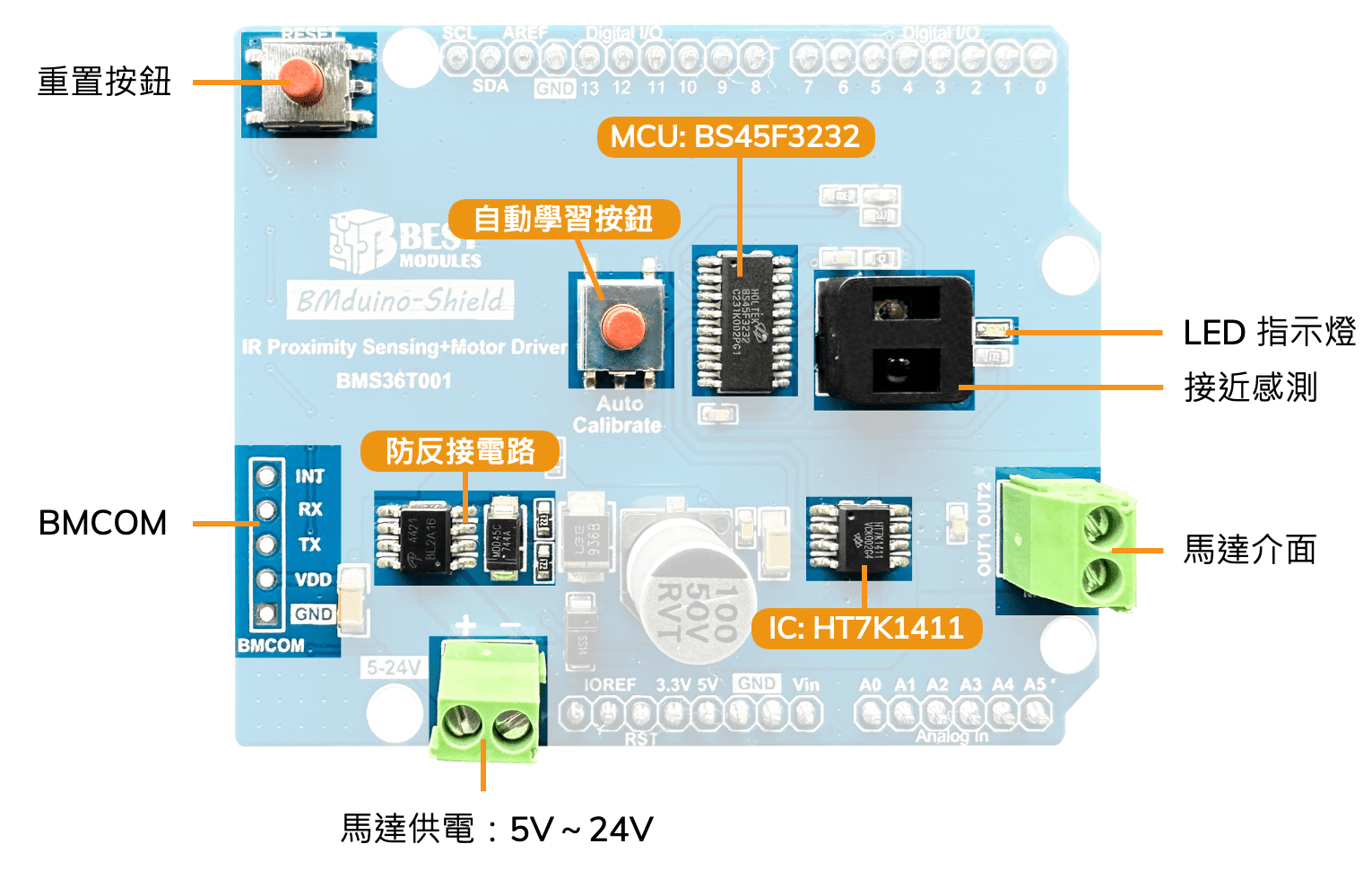

本產品可以直接插在 Arduino UNO 或是我們設計的 BMduino-UNO 開發板 BM53A367A 上使用,只要直接將擴充板背面的排針對準 Arduino UNO 或 BM53A367A 或其他相容的開發板上的插槽插上即可,不需要額外的接線。
其他腳位未使用
腳位名稱 |
BM53A367A 腳位 |
功能 |
INT |
~D2 |
偵測到物體:輸出低電平
未偵測到物體:輸出高電平
|
RX |
~D1 |
UART: RX |
TX |
~D0 |
UART: TX |
GND |
GND |
接地 |
RESET |
RESET |
重啟 BM53A367A |
IOREF |
IOREF |
正電源 (使用 BM53A367A 時,為 3.3V) |
您也可以選擇使用 BMS36T001 上的 BMCOM 連接 BM53A367A 一起使用。
腳位 |
名稱 |
功能 |
1 |
INT |
偵測到物體:輸出低電平
未偵測到物體:輸出高電平
|
2 |
RX |
UART: RX |
3 |
TX |
UART: TX |
4 |
VDD |
供電:3.0V~5.5V |
5 |
GND |
接地 |
如何學習感測距離?
BMS36T001 感測距離是 1~100 cm,您可以自行變更感測距離。學習感測距離步驟如下:
- 將 BMS36T001 接上開發板,例如:Arduino UNO 或 BM53A367A。
- 將遮蔽物,例如一張 A4 紙,依照您希望調整的距離,放在 BMS36T001 的紅外線感測器的上方。
例如:您希望將感測距離調整成 10cm 時,請將遮蔽物放在距離感測器 10cm 的上方。
- 按下 BMS36T001 上的 Auto Calibrate 按鍵,並在 0.5 秒後放開,當 LED 指示燈開始慢速閃爍,代表準備開始學習感應距離。
- 當 LED 指示燈停止閃爍時,代表距離學習結束。
資源
- 模組:BM32S2031-1,接近感應模組,包含規格書、範例程式等資訊。
- IC: HT7K1411,1 通道,24V 3.2A 峰值電流 H 橋驅動器,包含規格書、封裝資訊等。
更多資訊
HS Code (僅供參考) |
8541.51.00.00-8 |
