首頁 【EOL】BC66F2332開發板 DEV-BC66F2332
-
首頁
-
【EOL】BC66F2332開發板 DEV-BC66F2332
【EOL】BC66F2332開發板 DEV-BC66F2332
Follow Us for More Updates!
產品特色
- 電源可選擇 5V、3.3V 或外接
- 可直接與 e-Link 連接,不須另外接線
- 搭配 e-Link 及 HT-IDE3000 軟體進行程式調適
- 可使用 e-Link 或 e-WriterPro 進行燒錄
- 預載 LED 呼吸燈範例程式,板子狀態一目了然

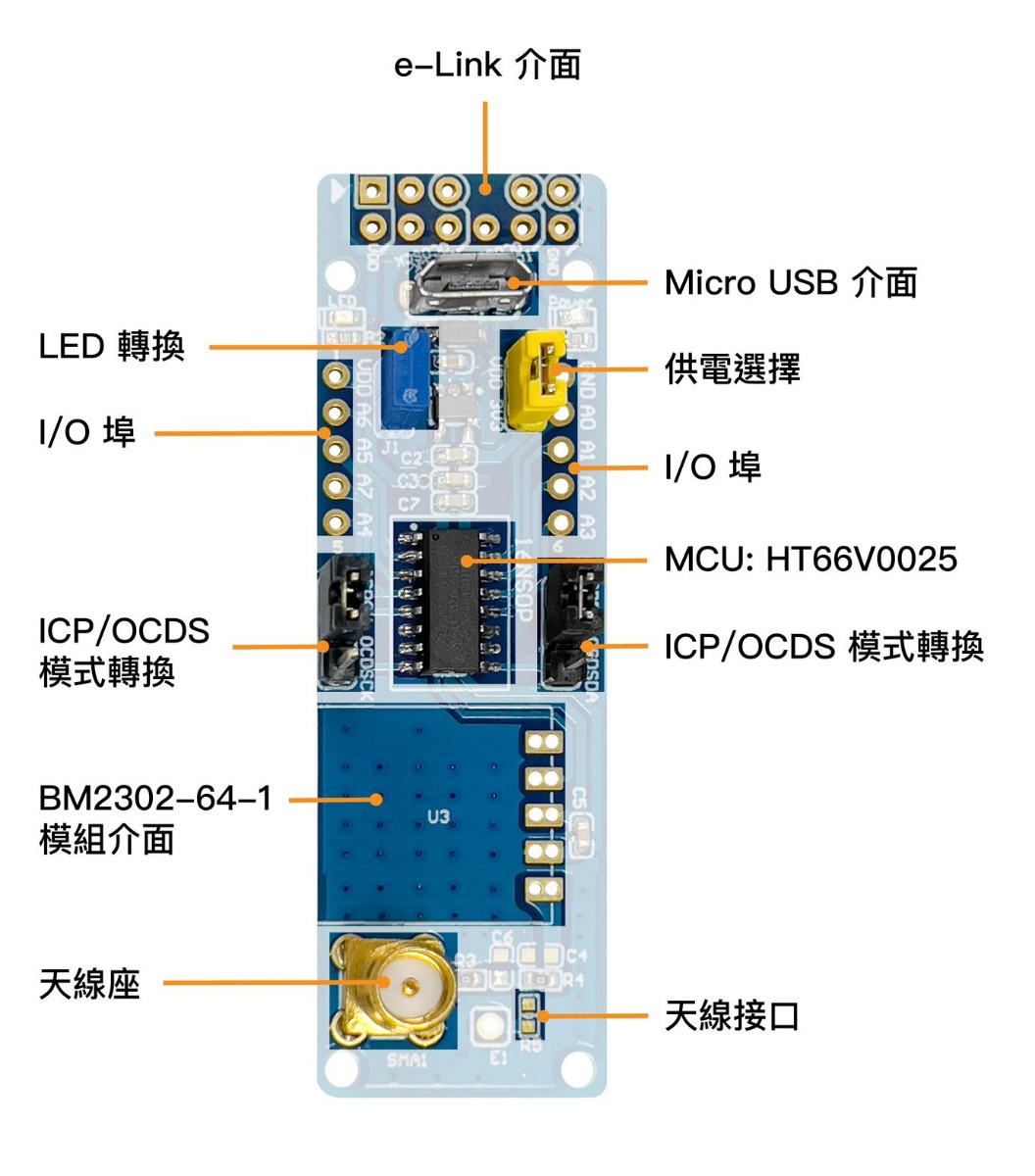

開發板功能說明
如果您要使用天線座接上天線,請選用 50Ω 阻抗天線。
供電選擇
- Micro USB:可透過黃色跳帽,選擇 5V 或是 3.3V 做為開發板電源。
- e-Link:接上 e-Link,使用 e-Link 供電,使用者可以透過 HT-IDE3000 設置電壓值。
上電後,紅色 LED 指示燈會亮起。
開發環境
- 調適程式:將跳帽移到 OCDSDA 及 OCDSCK 位置,並將開發板接上 e-Link,透過 HT-IDE3000 軟體進行程式仿真調適。
- MCU 燒錄:將跳帽移到 ICPDA 及 ICPCK 位置,並將開發板接上 e-Link,透過 HOPE3000 for e-Link 軟體進行燒錄。
也可以將開發板放上 ESKT40DIPC 燒錄座,透過 e-WriterPro 燒錄。
資源
- 模組:BM2302-6x-1, Low-IF OOK 接收模組,包含規格書等資訊。
- MCU: BC66F2332,Sub-1GHz 低中頻 OOK RF 接收器 Flash MCU,包含規格書、封裝資訊等。
- MCU: HT66F0025,内建 EEPROM 經濟 A/D 型 Flash MCU,包含規格書、封裝資訊等。
- 應用筆記:AN0514T,BC2302A/BC2302B 應用需知 。
更多資訊
HS Code (僅供參考) |
8534.00.00.90-0 |
