Holtek 8-bit MCU 調試適配器 (精簡版) e-Link8 Lite

NT$159
有貨
數量
155
Product ID
e-Link8 Lite

本產品為 e-Link Pro2 的精簡版,支援燒錄 HT8 MCU,以及仿真除錯 HT8 OCDS EV 晶片。
e-Link8 Lite 支援 HOPE3000 for e-Link 燒錄軟體以及 HT-IDE3000 仿真軟體。透過 USB Type-C 連接電腦,即可在軟體中操作燒錄、仿真及除錯功能。產品採用小巧設計,硬體精簡,為使用者提供更實惠實用的選擇。

*本產品不適合用於量產燒錄。

請選擇產品數量 refresh image
選擇 數量 折扣 單價
1-19 - NT$159
20+ 16% NT$133
大量訂購詢價。
歡迎到倍創科技的露天市集選購
支持超商取貨付款!
Follow Us for More Updates!
產品說明
本產品為 e-Link Pro2 的精簡版,支援 HT8 MCU 的燒錄及仿真。
本產品相容於 HOPE3000 for e-Link 燒錄軟體以及 HT-IDE3000 仿真軟體,透過 USB Type-C 連接電腦,即可進行 ICP 燒錄及對 OCDS EV 晶片進行仿真及除錯。

請注意,本產品不支援燒錄以下類型的 MCU:

  1. OTP系列MCU
  2. BH67F21x2系列MCU
  3. 內建溫度感測模組且需透過 e-LinkPro2 進行溫度校準的 MCU
  4. HT68FV02x 系列語音 MCU

若您不確定您所使用的 MCU 是否能夠透過本產品燒錄或仿真除錯,歡迎與我們聯繫確認。

產品比較

功能 e-Link8 Lite e-LinkPro 2
VDD 電壓調整範圍 3.3V 或 5V 1.5V~5.5V
支援燒錄 1.5V 低壓 MCU
外部供電 O O
支援仿真的 MCU HT8 Flash/OTP OCDS EV 晶片 HT8 Flash/OTP OCDS EV 晶片
支援 ICP 的 MCU ⬥ HT8 Flash MCU
部分 MCU 不適用,詳見產品說明。
⬥ HT8 Flash MCU
⬥ HT8 OTP MCU
軟體 ⬥ 仿真:HT-IDE3000 (≥V8.2.6)
⬥ 燒錄:HOPE3000 for e-Link (≥V1.26)
⬥ 調適:HT-IDE3000
⬥ 燒錄:HOPE3000 for e-Link
⬥ 其他:
 1. HT8_IAP
 2. USB Bridge Tool
USB 介面 Type-C Type-C
燒錄方式 ICP ICP
離線燒錄 X O
USB Bridge X UART/ SPI/ IIC
尺寸 33.8 x 15 x 7.2 mm 150 x 115 x 35 mm

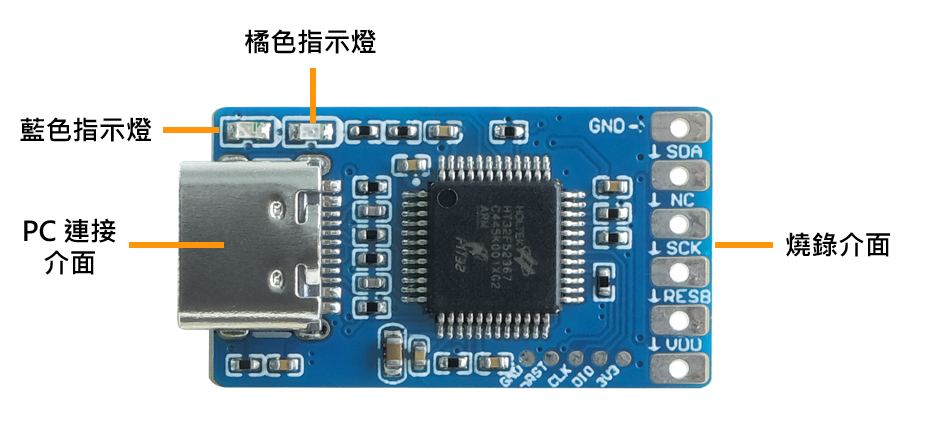

產品功能說明
橘色指示燈:
  1. 連接 HT-IDE3000
    燈滅:不對目標板供電
    恆亮:對目標版供電
  2. 連接 HOPE3000 for e-Link
    閃爍:燒錄OK (或者上電初始化狀態)
    恆亮:代表執行了「工具」->「上電」功能
藍色指示燈:
  1. 連接 HT-IDE3000
    慢閃:待命狀態 (閃爍間隔約1秒)
    快閃:忙碌中 (任務越多閃爍越頻繁)
  2. 連接 HOPE3000 for e-Link
    恆滅:待命狀態
    閃爍:忙碌中
腳位說明

OCDS EV 晶片除錯:

腳位 名稱 功能
1 GND PWR,邏輯負電源
2 OCDSDA IO,OCDS EV 除錯燒錄數據
3 NC -
4 OCDSCK IO,OCDS EV 除錯燒錄時鐘
5 Reserved 保留
6 VDD PWR;邏輯正電源

ICP 燒錄:

腳位 名稱 功能
1 GND PWR,邏輯負電源
2 ICPDA IO,ICP 燒錄數據
3 NC -
4 ICPCK IO,ICP 燒錄時鐘
5 RESB O,復位目標 MCU
6 VDD PWR;邏輯正電源
資源
  1. 軟體:HT-IDE3000 (仿真用) / HOPE3000 for e-Link (ICP 燒錄用)
