本產品 ESK-BLDC-100 是 BLDC 的低壓直流電源開發套件 (LVPB)，支援 DC 9V～26V 的輸入電源，最高可輸出 2.5A DC 的電流給馬達。您可以搭配 Holtek 提供的直流無刷馬達開發平台 BLDC Motor Workshop 一起使用。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
低壓直流電源開發套件(8-bit) ESK-BLDC-100
NT$1825
有貨
數量
2
個
Product ID
ESK-BLDC-100
馬達產品本身有較大的工作電流，使用不慎會造成產品損壞，建議本產品須由專業人員使用。
產品說明
本產品包含一片低壓電源板、四種 MCU 轉接板及一台馬達。以下分別為四種 MCU 轉接板使用的 MCU：
| 型號 | 封裝 |
|---|---|
| BD66FM5245 | 20SSOP |
| BD66FM5252 | 28SSOP |
| HT66FM5242 | 20SSOP |
| HT66FM5440 | 28SSOP |
您可以選擇上述任一片 MCU 轉接板和電源板一起使用。將 MCU 轉接板插上電源板後，電源板接上 e-Link 或 e-WriterPro，即可將程式燒錄進 MCU。
產品特色
- 輸入電壓：DC 9V～26V
- 最大直流電流：2.5A
- 相電流採樣電阻 (R_Shunt)：0.1Ω/2512/1%
- 總線電壓分壓比：1/6.00
- 柵極驅動訊號極性
- 下臂導通極性：高電平
- 上臂導通極性：高電平 - 產品包含：電源板 x1、MCU 轉接板 x4、馬達 x1、尼龍六角柱 x4

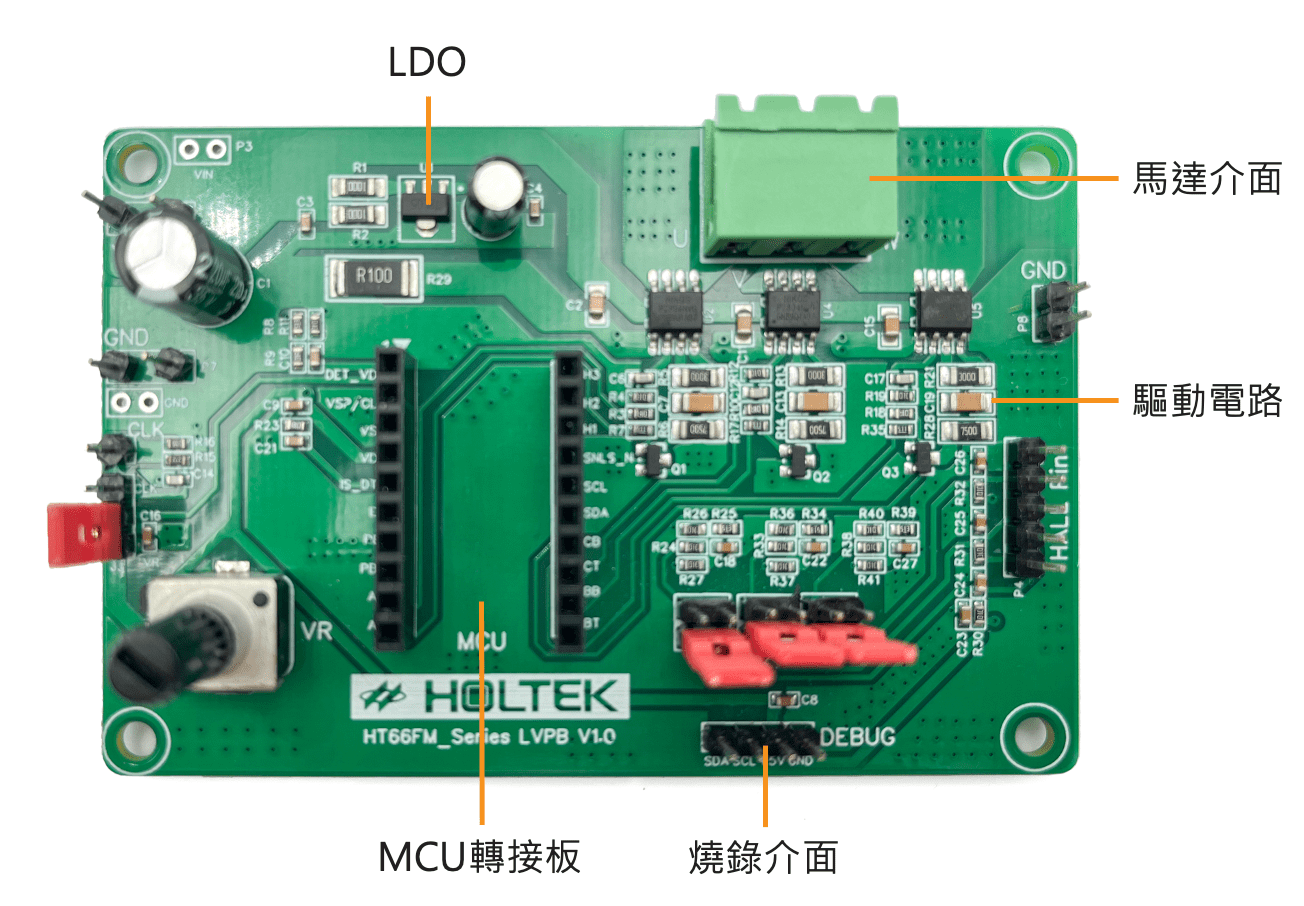

產品功能說明
資源
- MCU: BD66FM5245 / BD66FM5252，BLDC 馬達 Flash MCU，包含規格書、封裝等資訊。
- MCU: HT66FM5440，無刷直流馬達 A/D Flash MCU，包含規格書、封裝等資訊。
Youtube
| HS Code (僅供參考) | 8504.40.99.90-0 |
|---|
