本產品是 32-bit MCU HT32F65740G 的轉接板，專門為直流無刷馬達開發平台而設計。在實際應用上，您可以將本轉接板結合 HT32 N/N MOS 電源板，並連接 e-Link32 Pro 及直流無刷馬達開發平台進行通訊與開發工作。
⬥ BLDC Motor Workshop 軟體請聯絡Holtek 取得。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 輸入電壓：DC 30V~80V
- 最大直流 (DC) 總線電流：20A
- 最大馬達相電流：66.7A
- 相電流採樣電阻 (R_Shunt)：0.005Ω/2512/1%/2W
- 直流總線電壓分壓比：1/22.25
- 閘極驅動訊號極性：
- 下臂導通極性：低電位
- 上臂導通極性：高電位 - 電流採樣架構：雙電阻電流採樣，支援馬達 FOC 閉迴路控制與總線過電流保護 (OCP)
- 馬達控制回授：支援無感 (Sensorless) 與霍爾感測器 (Hall Sensor) 雙模式切換、反電動勢 (BEMF) 偵測、FG 轉速回授及外部 PWM 命令輸入

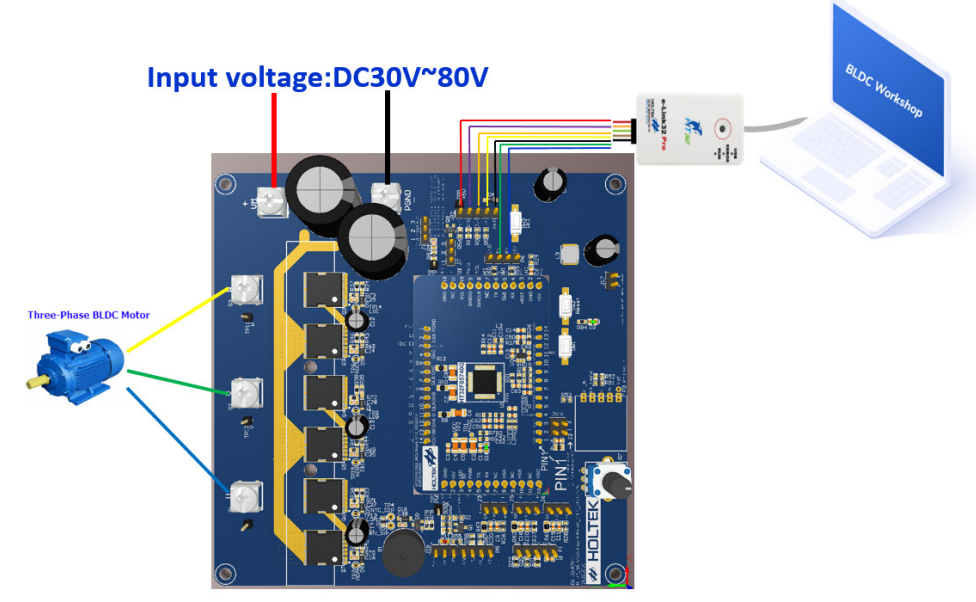

開發環境
資源
- MCU: HT32F65740G，內建 110V 半橋 N/N 閘極驅動器的 32-Bit Arm® Cortex®-M0+ BLDC 馬達單晶片，包含規格書、封裝尺寸等資訊。
- 開發平台: HT32 系列 BLDC 馬達開發平台
HT32F Series BLDC Motor Workshop 提供了完整的硬體、FOC 演算法函式庫及 PC 端軟體，可幫助使用者縮短三相直流無刷馬達產品開發時間，並降低跨入直流無刷馬達產品領域的技術門檻。
| HS Code (僅供參考) | 9030.90.90.00-8 |
|---|
