ESK32-A9A21 是專為 ESK32-305xx 及 ESK32-301xx 系列開發板所設計的擴充板,具有喇叭輸出接口及演示按鍵等功能。
擴充板需搭配當開發板及軟體 (HT32 Voice Tool) 使用,從軟體燒錄音樂檔案到開發板後,可透過擴充板演示音效,讓使用者在處理語音時更加便利。
產品資訊
尺寸:100 x 65 x 19 mm
淨重:38g
包裝內容 : HT32 系列擴充板 ESK32-A9A21 x 1
ESK32-A9A21 是專為 ESK32-305xx 及 ESK32-301xx 系列開發板所設計的擴充板,具有喇叭輸出接口及演示按鍵等功能。
擴充板需搭配當開發板及軟體 (HT32 Voice Tool) 使用,從軟體燒錄音樂檔案到開發板後,可透過擴充板演示音效,讓使用者在處理語音時更加便利。
產品資訊
尺寸:100 x 65 x 19 mm
淨重:38g
包裝內容 : HT32 系列擴充板 ESK32-A9A21 x 1
1. 硬體準備
- ESK32-A9A21 擴充板 x 1
- HT32 系列開發板 x 1
- Micro USB 線 x 1
- 電腦 x 1
- 喇叭 x 1

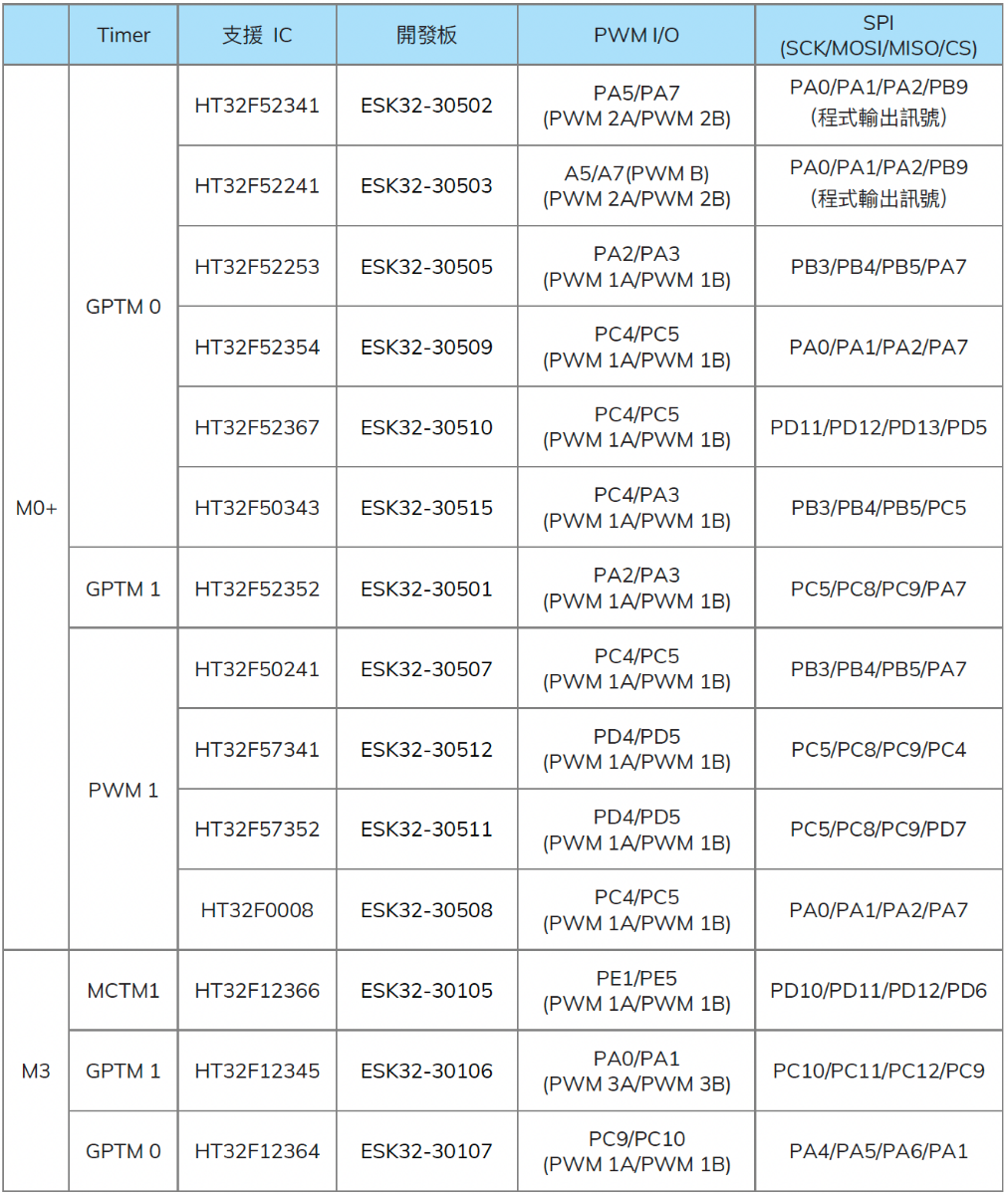

以下為可搭配 ESK32-A9A21 擴充板的 MCU 及開發板型號
2. 軟體安裝
- HT32 Voice Tool
- KeilTM MDK-ARM μVision5 (Cortex-M0+ 版本免費)
- KeilTM MDK-ARM μVision5 安裝指南
步驟 1.

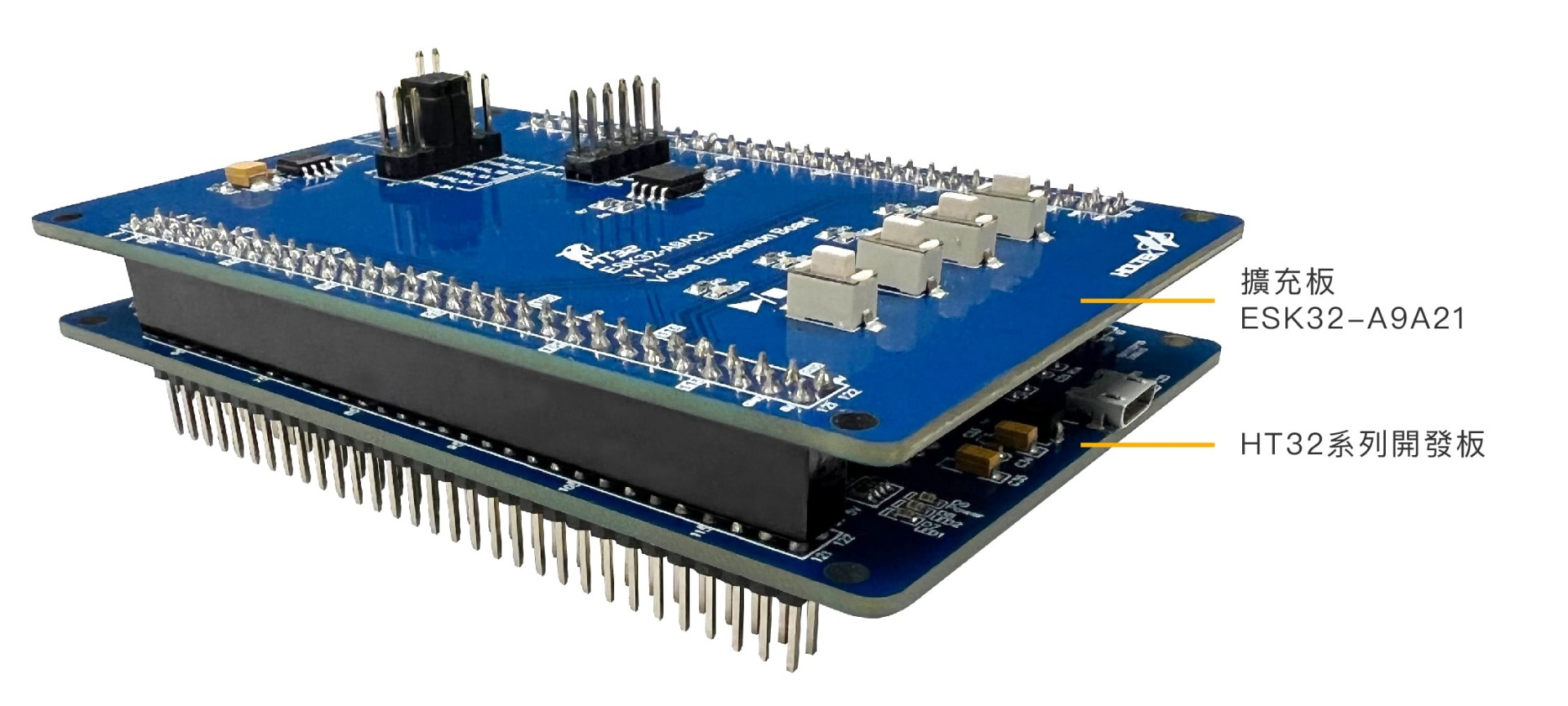

請先將 ESK32-A9A21 背面的插孔對準 HT32 系列的開發板排針插入。若插入後擴充板無法使用,請檢查插孔是否接觸不良或排針插入不夠深。
步驟 2.

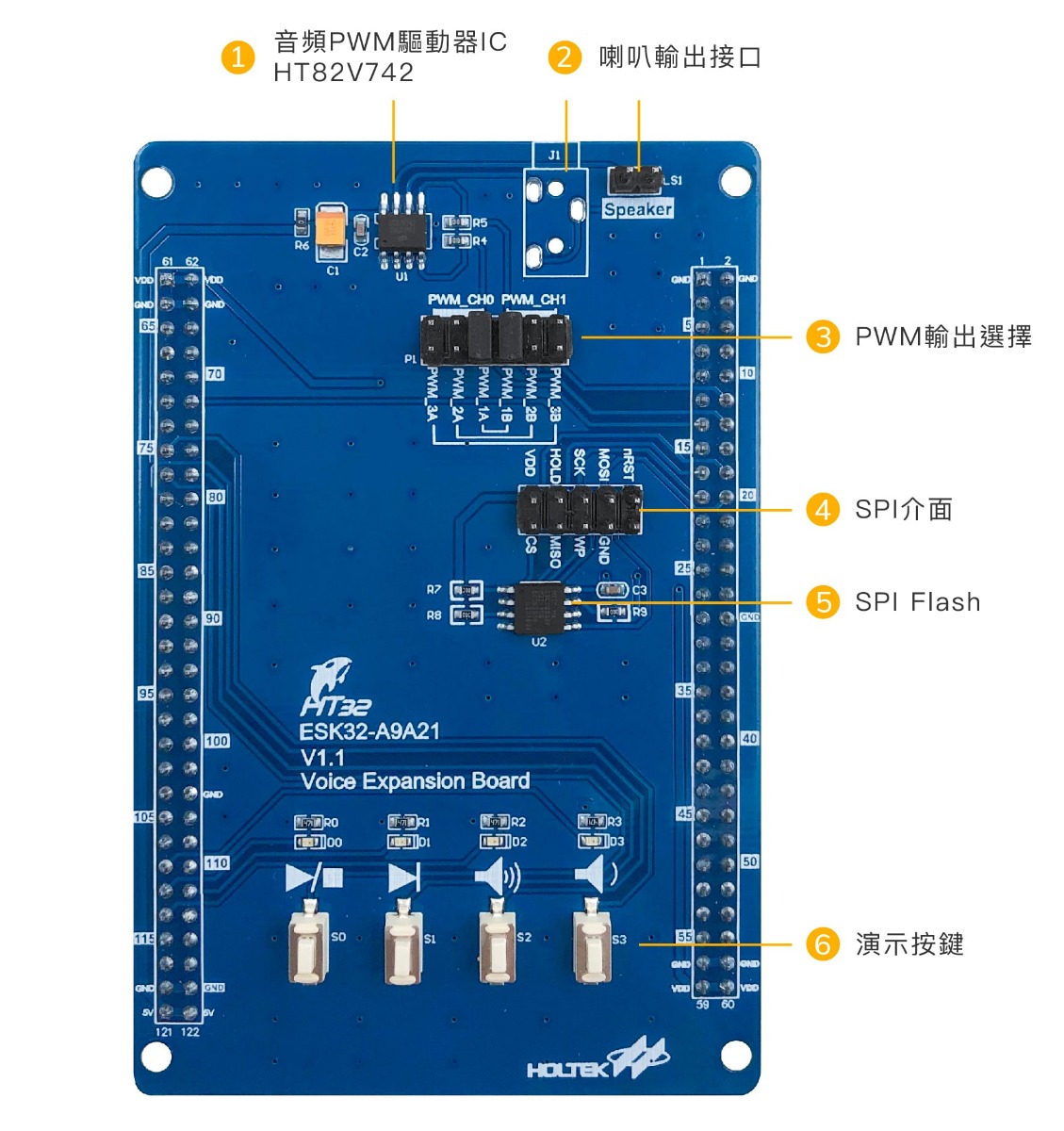

擴充板上的 PWM 輸出 Jumper 需與使用的開發板對應。
例如:使用 ESK32-30501 (MCU HT32F52352 的開發板) 時,Jumper 需將接 PWM_1A 及 PWM_1B。
步驟 3.
將喇叭接上擴充板的喇叭輸出接口。
步驟 4.

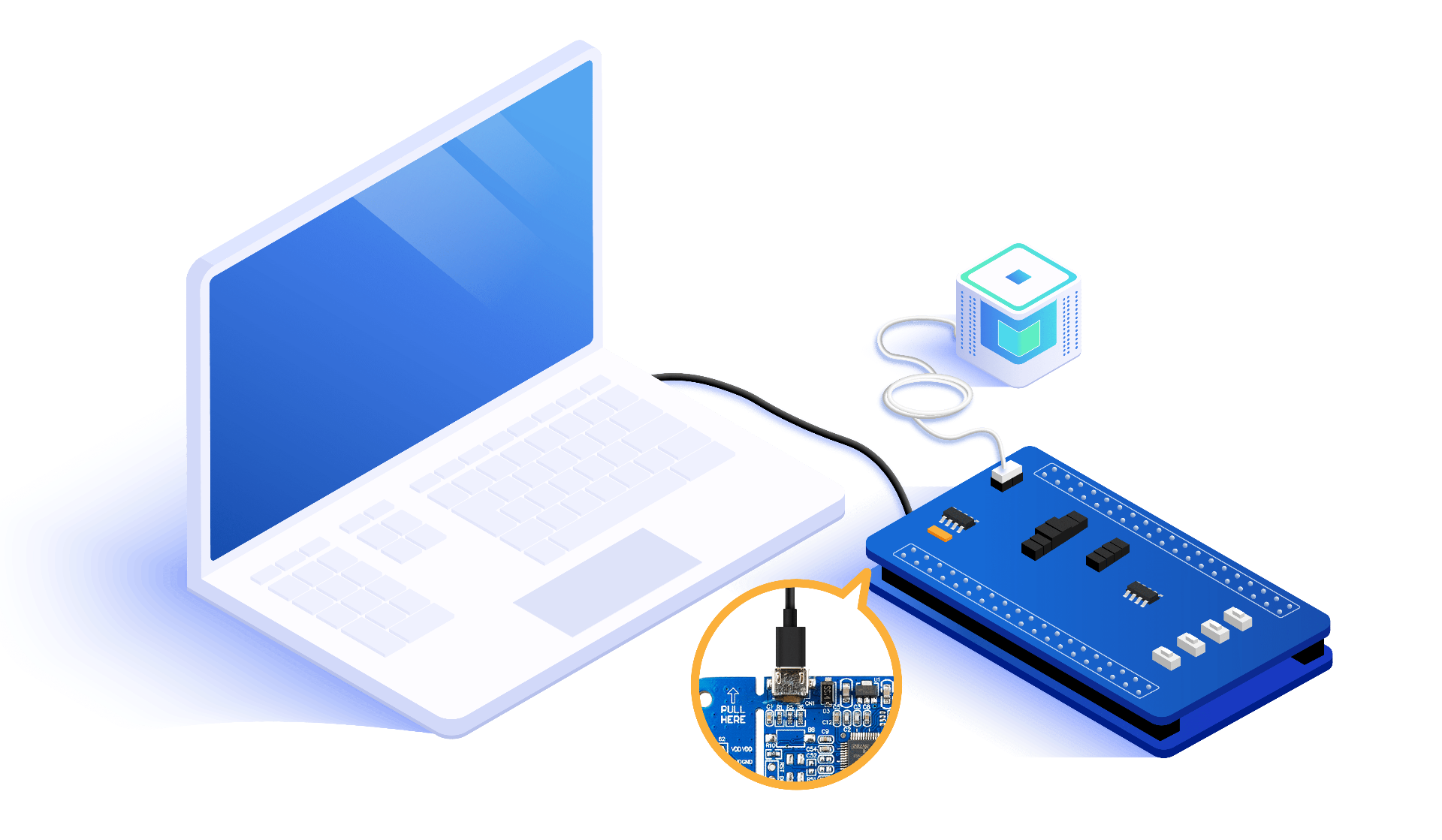

將 USB 接上開發板的e -Link32 Lite 接口。
步驟 5.
開啟 HT32 Voice Tool 軟體,置入 .wav 音樂檔 (僅可使用單聲道的 .wav 檔),並將音樂燒錄進開發板。
若需轉換檔案格式,請參考 Audacity。
步驟 6.
燒錄完成後,請按下開發板的上的 RESET 按鈕讓程式重置,重置後即可使用擴充板上的按鈕演示音效。
HS Code (僅供參考) | 9030.90.90.00-8 |
---|
