首页 蓝牙 5.2 BLE 模块 BM7701-00-1
-
首页
-
蓝牙 5.2 BLE 模块 BM7701-00-1
蓝牙 5.2 BLE 模块 BM7701-00-1
CN¥11.5
产品说明

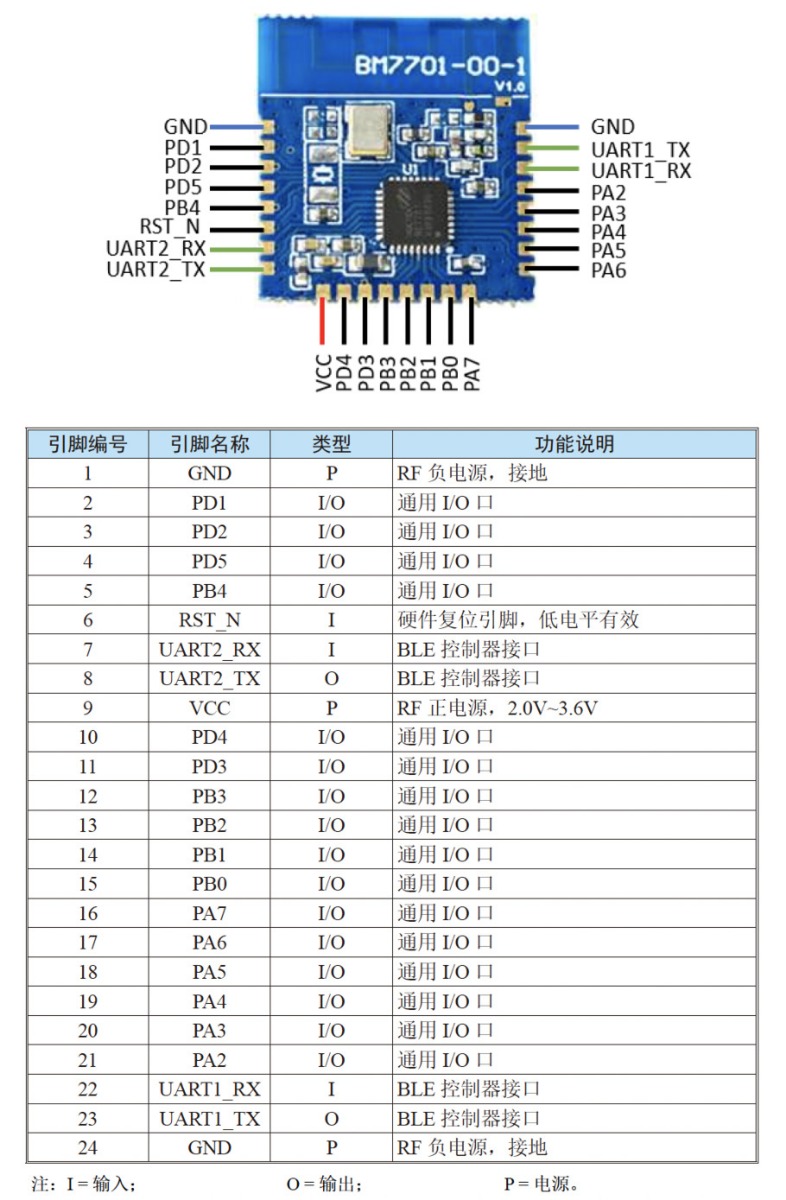

BM7701-00-1 是蓝牙 5.2 BLE 透明传输的模块，模块上有一个低功耗蓝牙收发 IC BC7701，并提供两个 UART 接口来收发指令，适合大量生产阶段使用。
您可以搭配 APP "BCBLEDemo" 及 RF 开发板 BCE-GenTrx32-002 与模块一起使用。只要先透过 e-Link32 Pro 将程序烧录进开发板，开发板上的模块与手机 APP 连线成功后，按下开发板或 APP 的按键，即可双向控制 LED 灯亮。
本产品已通过 FCC & CE pretest
产品信息
尺寸：17 x 16 x 1 mm
净重：6.4g
请选择产品数量
欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。
Follow Us for More Updates!
产品特色
- 蓝牙版本：Bluetooth 5.2 BLE
- 工作电压：2.0V - 3.6V
- 工作电流
- 透传状态 (已连接)：1mA @ 20 bytes, 5 times/sec, 3V
- 浅睡状态 (未连接)：765μA @ 100ms, 3V (广播间隔 100ms)
- 深度睡眠状态：2uA
- 调制方式：GFSK
- 频段：2402MHz~2480MHz
- 最大发射功率：+3.5dBm @最大值电源设定
- 最大发射距离：>100m@ +3.5dBm (空旷地)
- 接收灵敏度：-94dbm (1Mbps) / -91dbm (2Mbps)
- UART 通信接口
- 预设广播名：BM7701 (可调整)
- 已通过 FCC & CE pretest
我们的使用经验
需要工具
- 模块：BM7701-00-1
- 开发板：BCE-GenTrx32-002 或 BCE-GenTrx8-001
- 烧录工具：e-Link32 Pro (搭配 BCE-GenTrx32-002 使用) 或 e-Link (搭配 BCE-GenTrx8-001 使用)
- 转接板：BCT-7701-001
- 烧录软件：e-Link32 Pro ICP Tool 或 Hope3000 for e-Link
- App : BCBLEDemo，您可以在 Apple app store 搜寻 "BCBLEDemo"
我们没有将这个 APP 上架到 Android 的 Play 商店。
使用前，您需要先扫描下方二维码，下载并安装 ”bcm7602.apk“。
使用步骤
在以下步骤中，我们使用 BCE-GENTrx32-002 及 e-Link32 Pro 来搭配 BM7701-001。
- 透过转接板将 BM7701-00-1 插上开发板 BCE-GenTrx32-002 右上方的插槽。
- 使用 e-Link32 Pro 搭配烧录软件 e-Link32 Pro ICP Tool，将范例程序烧录进 BCE-GenTrx32-002 (请从 "文件" 中下载范例程序)。
- 烧录完成后，将 BCE-GenTrx32-002 接上电源 (可选择三种供电方式)。
供电方式说明
1. 外部电源 (VEXT)：接上不超过 3.6V 的电源。
2. Micro USB (LDO33)：接上 3.3V 的电源。
3. 电池 (BATT)：在开发板背面的电池座放上两颗 1.5V 的三号电池。
★ 您只要选择上述任一种电源供电即可，选择后，记得将跳帽放上排针对应的位置，再将电源开关拨到 on 启动电源。
- 手机下载、安装 BLEDemo APP，并开启开发板的电源。.
- 开启手机的蓝牙功能及 APP，选择与 BM7701-00-1 配对。
- 连线成功后，即可开始评估模块。
资源
- IC : Holtek BC7701，BT5.2 BLE 控制器，包含规格书、封装等信息。
- 应用笔记：AN0614SC，BM7701-00-1 应用范例，包含 BCE-GENTrx32-002 功能说明、BM7701-00-1 程序库等信息。
更多信息
| HS Code (仅供参考) |
8517.79.00.00-6 |
