DALI-2 DT6 & DT8 LED驱动器控制模块 BM82D8021-1

CN¥19.4

有货

数量

84 个

Product ID

BM82D8021-1

本产品是专为 DALI-2 LED 驱动器产品所设计的调光调色温模块，符合 DALI-2 规范，可用来控制 LED 的亮度 (DT6, Device Type 6) 与色温 (DT8, Device Type 8)。本产品使用 Tc 双色温来精准调节 LED 色温，适合应用在 DALI-2 LED 恒压/恒流驱动器。

请选择产品数量

选择	数量	折扣	单价
	1-9	-	CN¥19.4
	10+	5%	CN¥18.5

大量订购询价。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

淘宝

产品特色

支持灯具类型：DT6、DT8(Tc)
工作电压：7V~30V
DALI 通信工作电压：9.5V~22.5V
DALI 接口耐压：260V AC
工作电流：< 10mA
DALI 通信耗电：< 2mA
符合 IEC 62386 101/102/207/209 标准
调光范围 (PWM 输出比例)：0%~100%
- 预设最小亮度：1%
- 分辨率：0.1%
色温范围：2700K~6500K
储存温度：-40℃~125℃
工作环境温度：-25℃~85℃
具有 LED 故障检测功能
尺寸：40 x 17 x 6.5 mm
净重：2.3g

产品说明

DALI (Digital Addressable Lighting Interface) 是一种数字定址照明通信协定，用来帮助您实现各种照明控制需求。它能够整合不同制造商的灯具，您可以为每个灯具设定一个特定的地址，也可将它们分成不同的群组，方便根据应用场景调整灯光。当需要改变照明方案或者重新安排群组时，不需要重新布线，非常方便！
我们另外提供了 DALI 开发平台，帮助您快速设计出符合 DALI-2 协议的产品。

DALI 开发平台

您可以使用 DALI 开发平台来分配地址给每个灯具及设定群组，并调整各项参数，例如：调光曲线、淡光曲线、颜色控制方式、色温调节、场景设定等等，帮助您创造出更理想的灯光效果。
您也可以透过开发平台查看目前装置的状态。

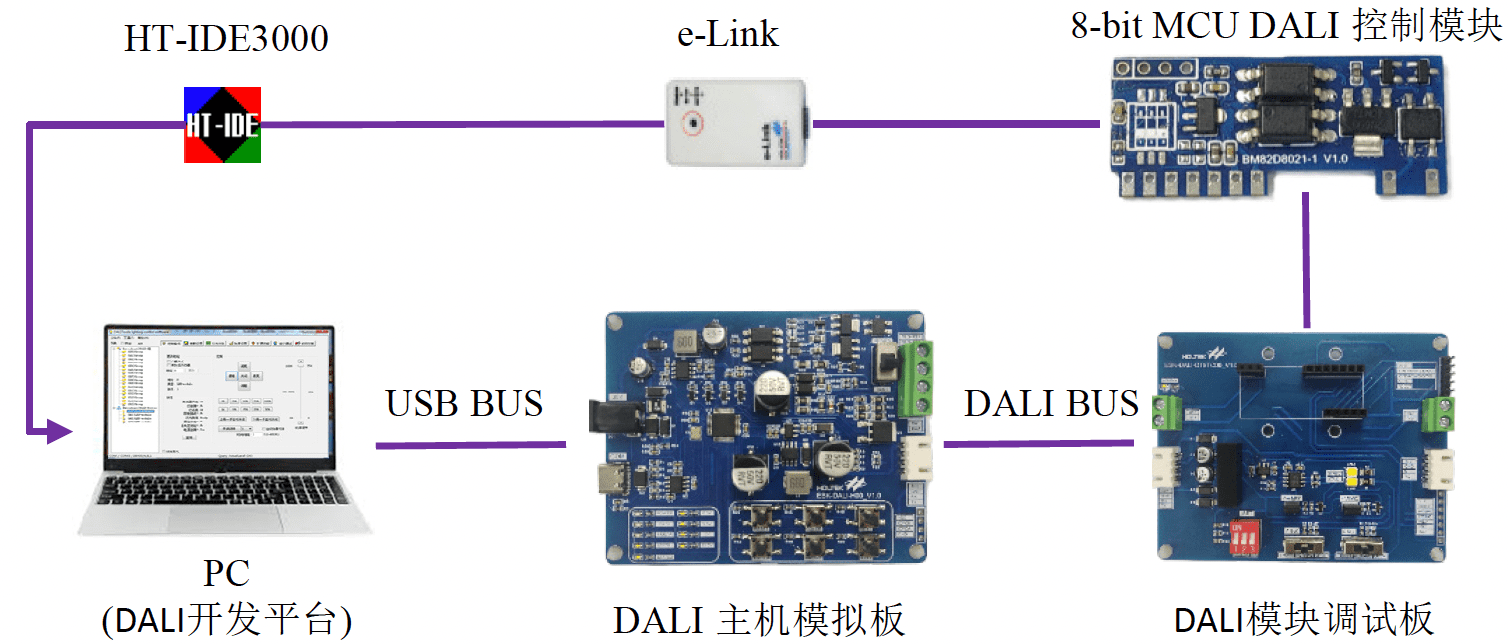

开发环境

需要工具
⬥ 软件：DALI 开发平台、HT-IDE3000
⬥ 开发工具：BM82D8021-1、e-LinkPro2、模块调适板 ESK-DALI-DT8TC00、主机模拟板 ESK-DALI-H00

方框图

引脚说明

引脚	名称	功能
1	DA1	DALI 接口
2	DA2	DALI 接口
3	VCC	供电：7V~30V
4	GND	接地
5	PWMW	PWM 输出引脚 (暖色) 推挽输出，高电平有效
6	PWMC	PWM 输出引脚 (冷色) 推挽输出，高电平有效
7	ANW	故障检测引脚 (暖色) 内置 10kΩ 下拉电阻
8	ANC	故障检测引脚 (冷色) 内置 10kΩ 下拉电阻
9	Iset	电流限制档位检测引脚

ANW 和 ANC 是故障状态检测引脚，通过输入电压给 ADC 量测来判断灯具是否故障。
Iset 引脚是用来控制 PWM 输出的比例 (亮度调整)，预设的最小亮度为 1%。
建议在驱动器上加上 1 个三位拨码开关和 3 个电阻来选择档位，拨码阻值搭配为 SW1=56kΩ，SW2=30kΩ，SW3=16kΩ。

产品系列

	BM82D8011-1	BM82D8021-1	BM82D8022-1
支持灯具类型	DT6	DT6 & DT8(Tc)	DT6 & DT8(Tc)
符合标准	101/102/207	101/102/207/209	101/102/207/209
工作电压	7V~30V	7V~30V	7V~30V
DALI 通信电压	9.5V~22.5V	9.5V~22.5V	9.5V~22.5V
DALI 接口耐压	260V AC	260V AC	260V AC
储存温度	-40℃~125℃	-40℃~125℃	-40℃~125℃
工作环境温度	-25℃~85℃	-25℃~85℃	-25℃~85℃
调光范围	0%~100%	0%~100%	0%~100%
PWM 分辨率	0.1%	0.1%	0.1%
MCU	HT66F31A5	HT66F2362	HT32F50241
ROM 容量	16KW	16KW	64KB
可二次开发	O	X	O
出厂时 ROM 使用量	64％	98％	46％
