433MHz OOK发射模块 BMC21M041

CN¥28.8 (未税)

有货

数量

14 个

Product ID

BMC21M041

本产品 BMC21M041 是频段 433.92MHz 的 RF 发射模块，由 Sub-1GHz OOK 发射器模块 BM2102-94-1 及转接板所组成。

欢迎来到倍创科技的淘宝卖场选购！
支持支付宝，提供增值税发票。

产品说明

BMC21M041 与 BM2102-94-1 具有相同的功能，两者的差别在于：BMC21M041 使用电平转换电路、LDO IC HT7533 将 BM2102-94-1 的引脚转换成 BMCOM。本产品支援 I²C 及 UART 通信接口，您可以使用跳帽来选择模块的通信方式。

BMC21M041 板上的 BMCOM 让您可以直接与 BMduino 开发板连接使用 (例如：BM53A367A)。
如果您没有 BMduino 开发板，也可以搭配其他开发板使用 (例如：Arduino UNO)。

建议搭配 RF 接收模块 BMC23M041 一起使用，来构成完整的发射、接收功能。

产品特色

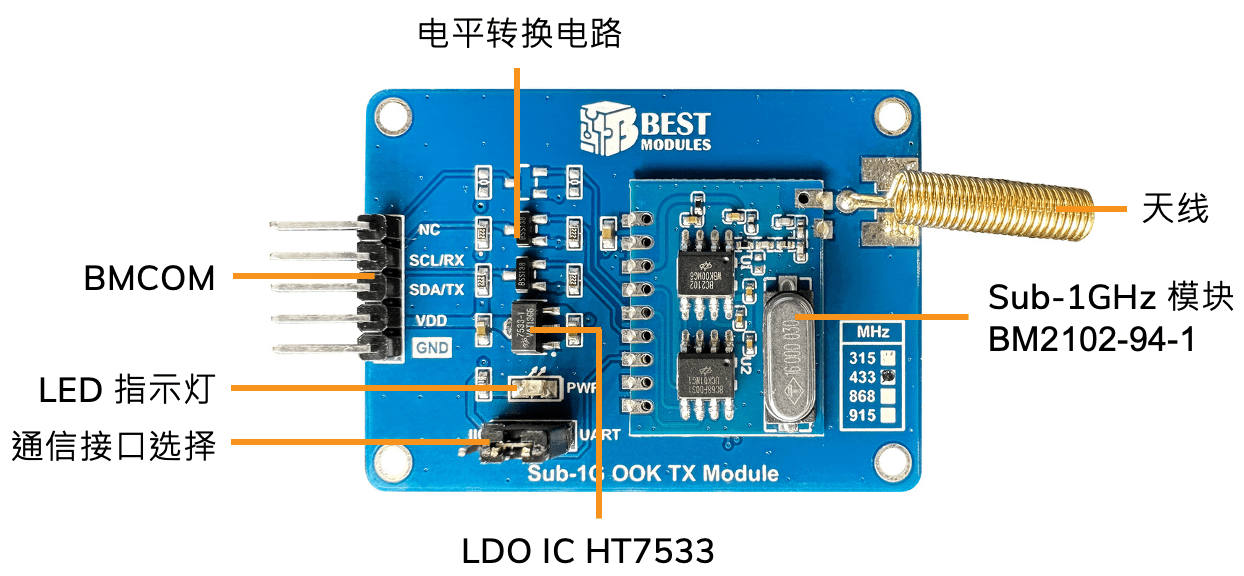

产品功能说明

引脚说明

BMC21M041 指令设定

BMC21M041 提供以下 6 个指令，详细说明请参考文件页签的 "Arduino Library 说明"，及应用笔记
"BCM-2102-X03 & BCM-2302-T01 透传模块应用"。

功能	命令码	资料长度	对应 Arduino Library 函式
选择 RF 频段 0x10	0x10	1 byte	void begin(uint8_t frequencyBand) frequencyBand：RF 频段 0x00(RF_315MHz)：315MHZ 0x01(RF_433_92MHz)：433MHz 0x02(RF_868MHz)：868MHZ 0x03(RF_915MHz)：915MHZ
设定 TX 功率	0x12	1 byte	void setRFPower(uint8_t powervalue) powervalue：发射功率 0x01(RF_0dBm_power)：0dBm 0x05(RF_5dBm_power)：5dBm 0x09(RF_10dBm_power)：10dBm 0x0D(RF_13dBm_power)：13dBm
启动 RF 并发射 1 位元组数据	0x23	2 bytes	void beginTransmission(uint8_t data,uint8_t times) data：需要发送的数据 times：数据发送次数 times = 0x00，将无限次发送数据
停止 RF 发射	0x00	0 byte	void endTransmission(void)
读取 TX 模块状态	0x81	0 byte	bool isRFbusy(void)
读取模块版本	0x90	0 byte	uint16_t getFWVer(void)
