锂电池管理开发平台HT45F8550 28SSOP MCU 转接板 BMS-WS02
锂电池管理开发平台HT45F8550 28SSOP MCU 转接板 BMS-WS02
CN¥21.6
产品说明
本产品为 Holtek 锂电池管理开发平台的 HT45F8550 MCU 转接板,使用者可透过 e-Link 或 e-WriterPro 将程式烧录至 MCU 转接板中。
HT45F85x0 系列是锂电池保护 Flash 单片机,其内置高精度 (±1%) LDO 及各节锂电池电压侦测电路,精准度为 ±0.5%。适合应用于 3~8 串锂电池产品,例如:电动工具、无线吹风机、无线吸尘器等。

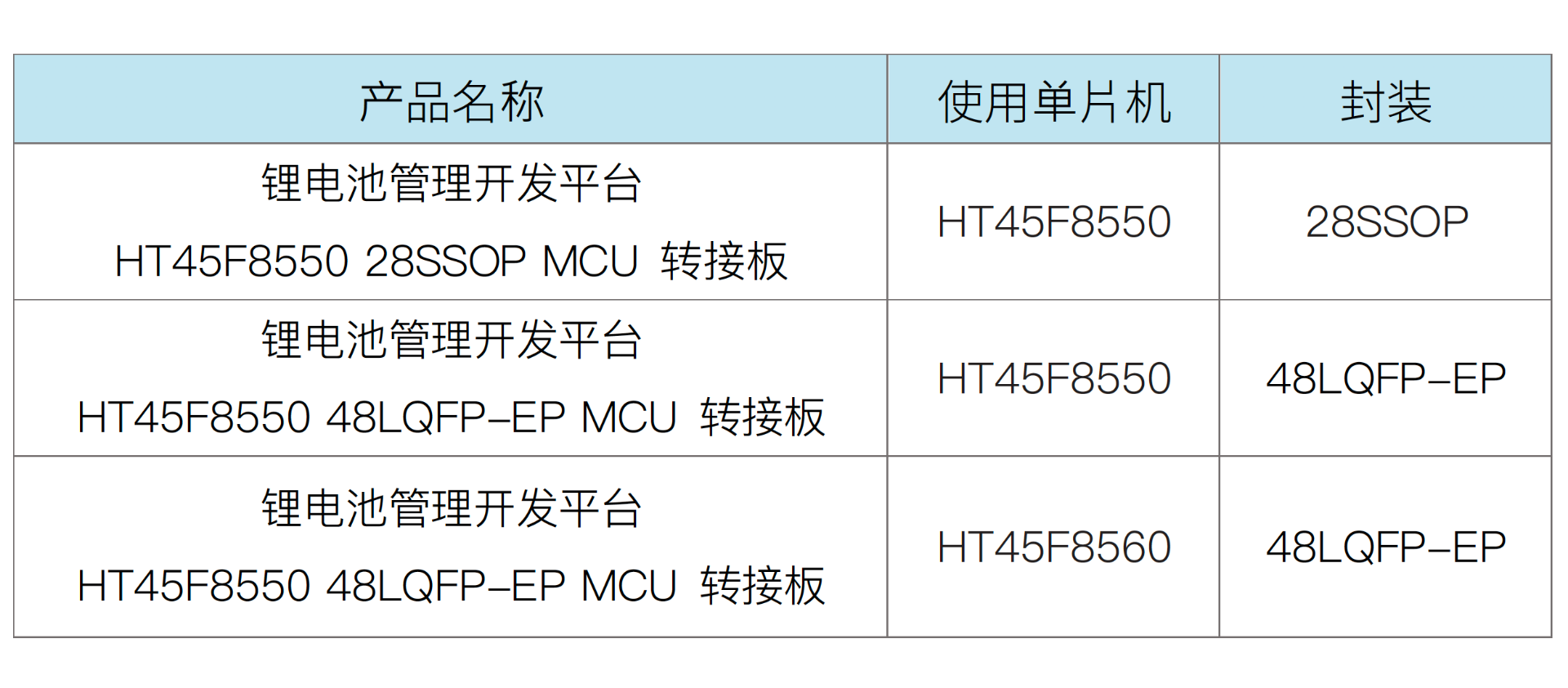

HT45F85x0 系列 MCU 转接板须与 HT45F85x0 MCU 主板搭配使用,MCU 转接板共有三款:
锂电池管理开发平台的 MCU 转接板使用 HT45F8550、HT45F8560 两种单片机,差异分别为:存储器大小、I/O、ADC 及 Timer 数量,且 HT45F8560 的通信接口较 HT45F8550 多了一个 SPIA。
请注意
MCU 主板与 MCU 转接板连接时需注意方向,若电池高压 (大于5V) 与单片机非高压脚位相接时,会造成单片机损毁。
欢迎来到倍创科技的淘宝卖场选购!
支持支付宝,提供增值税发票。
Follow Us for More Updates!
产品特色
- 工作电压:1.8V~5.5V
- 内置高精度 (±1%) LDO
- 分压比精度:±0.5%
- 包含一个多通道 12-bit A/D 转换器、比较器、高精度电压调整器和可充电锂电池保护功能
MCU 转接板与 MCU 主板连接说明

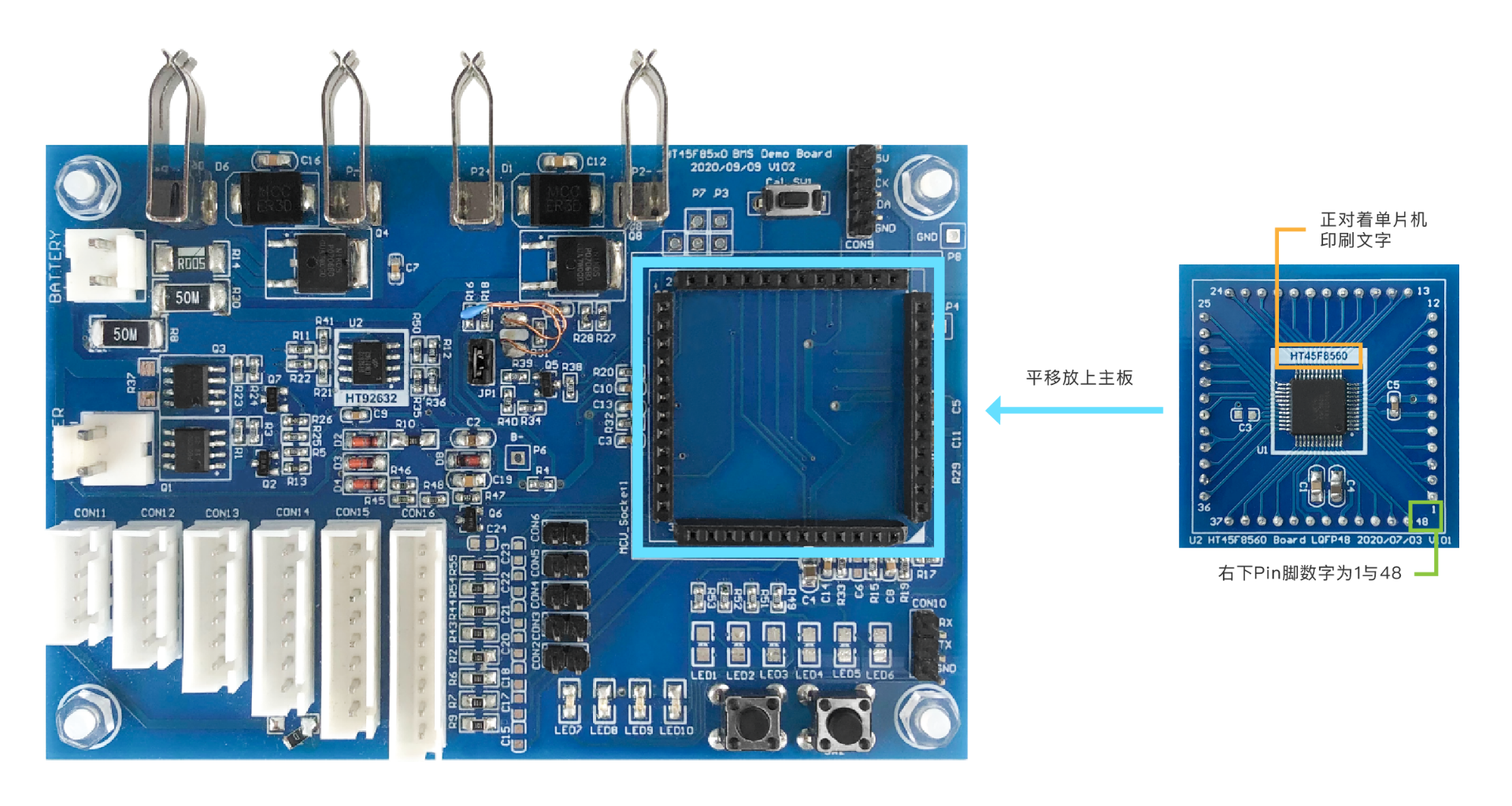

- 连接时,請使用者正对着单片机印刷文字,转接板右下 Pin 脚数字为 1 与 48,与主板右下同位置。 ( 以下图 HT45F8560 为例)
- MCU 转接板不可焊上 C3 (2.2nF),统一由主板上的 C3 (2.2nF) 连接即可,以免电容并联造成非预期的充放电时间,使电压检测不正确。
产品信息
- 尺寸:35 x 35 x 9 (mm)
- 净重:6g
- 包装内容:HT45F8550 28SSOP MCU 转接板 x 1
资源
- MCU : Holtek HT45F8550,锂电池保护 Flash 单片机,包含规格书、封装尺寸等。
- Holtek 锂电池管理开发平台,包含软件、硬件说明文件及软件下载。
- 应用笔记:AN0543SC,HT45F85xx/86xx/87xx 锂电池保护应用说明
更多信息
HS Code (仅供参考) |
8504.50.90.00-5 |
