锂电池管理开发平台电压校正板 ESK-BMS-8S02
锂电池管理开发平台电压校正板 ESK-BMS-8S02
CN¥388.8
产品说明
锂电池管理系统是用来监控电池状态,并即时控制电池的充、放电,让电池运作时保持安全,延长电池寿命。若没有锂电池管理系统,电池可能会因为过充、过放电等不当使用,让电池损毁或发生爆炸等危险。
使用锂电池作为电源时,需要将每串电池充电或放电,来达到您预期的电压值。本产品是锂电池电压的校正板,提供每节皆固定 4200mV 的电压 (精准度 ±1mV),透过接上锂电池管理开发板与 MCU 转接板,可让 MCU 学习标准电压值。
产品信息
尺寸:125 x 75 x 35 mm (PCB)
净重:
- 电压校正板:139.2g
- 连接线:6g
- 适配器:349g
产品包含:
1. 电压校正板 ESK-BMS-8S02 x1
2. 连接线 x1
3. 适配器 x1
欢迎来到倍创科技的淘宝卖场选购!
支持支付宝,提供增值税发票。
Follow Us for More Updates!
产品特色
- 供电:36V~40V DC
- 模拟 3~8 串锂电池
- 固定电压 : 单节 4200mV ±1mV
- 上电后即可输出模拟电压,无需额外的设置
- 可使用可变电阻自行修正电压误差

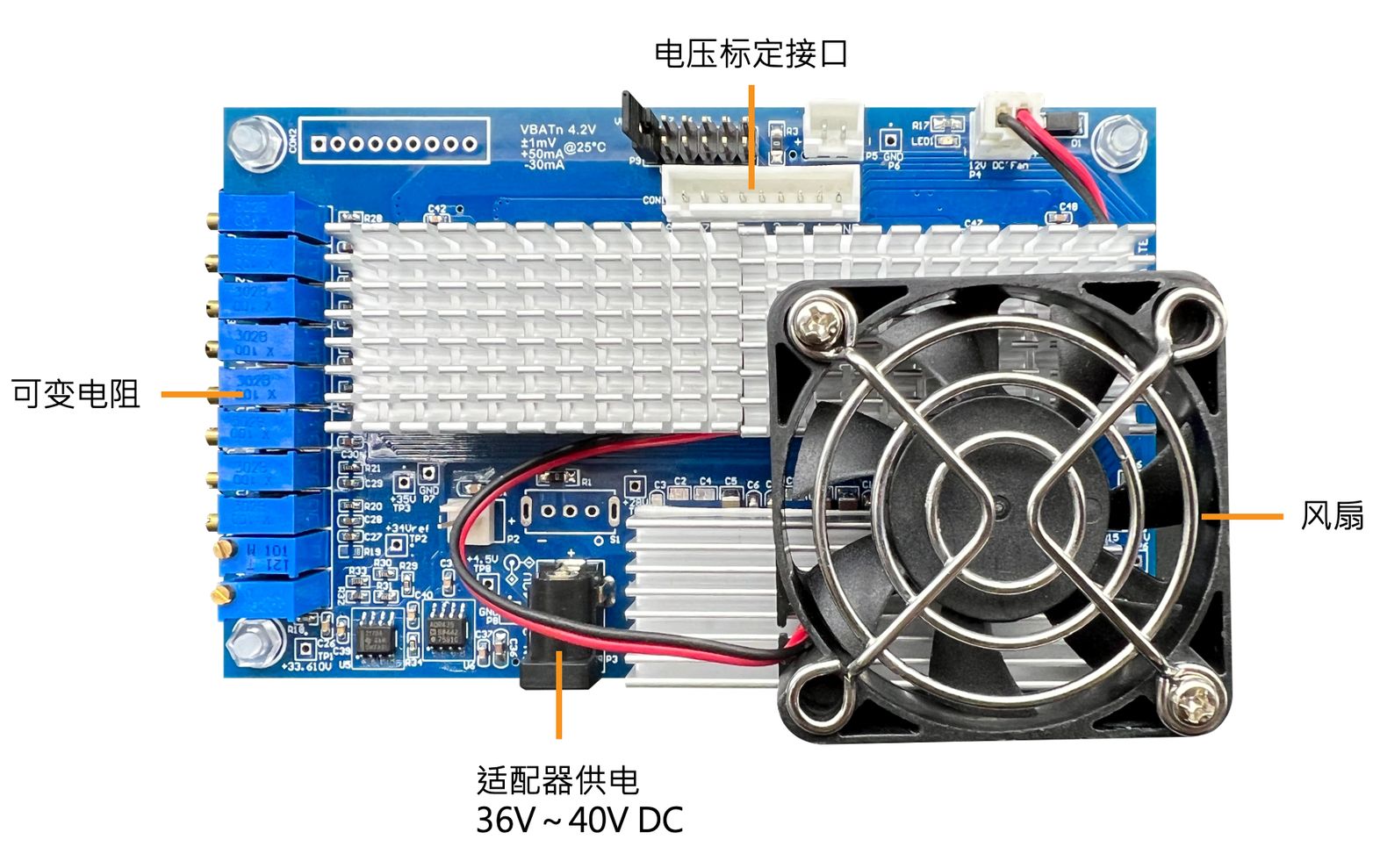

开发板功能说明
电压出厂时已校正过,若使用一段时间后电压产生误差,您可自行调整 (调整方法请参考规格书)。
工具準備
本产品可以搭配以下两种 MCU 转接板与锂电池开发板一起使用:
- HT45F86xx 系列 MCU 转接板与锂电池开发板 ESK-BMS-200
- HT45F85xx 系列 MCU 转接板与锂电池开发板 BMS-WS01
我们的使用经验分享
- 先将已经插上 MCU 转接板的锂电池开发板 ESK-BMS-200 或 BMS-WS01 接上电压校正板。
- 电压校正板接上 36V~40V DC 电源 (建议您使用我们附上的适配器),但先不要开启电源。
- 长按住开发板上的标定按钮后,再开启电源。
- 当电压学习完成后,开发板上的四颗 LED 灯将全部点亮约五秒钟后熄灭。
- 您可以将开发板与完成电压学习的 MCU 转接板搭配锂电池管理开发平台一起使用,来完成一套锂电池管理系统。
為什麼我需要鋰電池保護功能?
鋰電池如果使用不當會讓電池損壞,嚴重可能會有爆炸事故發生,鋰電池管理開發平台提供的七種保護功能是用來避免使用不當的情況發生。以下我們將詳細說明使用不當時可能會發生的結果:
- 充 / 放電保護
過放電:鋰電池容易老化、損壞。
過充電:鋰電池會爆炸起火,非常危險!
- 充電器電壓保護
充電器電壓保護是用來檢測您使用的充電器電壓是否在合理範圍。
電壓過低:鋰電池的電會反灌到充電器中。
電壓過高:充電器和電池會因為壓差過大損毀。
- 充 / 放電電流保護
充電電流太小:鋰電池需要較長的充電時間
充電電流太大:電池溫度會急遽上升,容易產生危險。
放電電流太大:電池會發燙、加速電池老化。
- 短路保護
如果意外地發生電池正負極短路的狀況時,短路保護系統會自動切斷電壓輸出,以免危險發生。
- 溫度保護
鋰電池如果持續在高溫下運作,會讓電池可充放電次數減少、減少壽命。溫度保護可將電池的溫度控制在合理範圍。
资源
- 开发平台:锂电池管理开发平台,包含硬件规格书、软件使用手册、软件下载等信息。
- 应用笔记:AN0543SC,HT45F85xx/86xx/87xx 锂电池保护应用说明
更多信息
HS Code (仅供参考) |
8504.50.90.00-5 |
