Holtek LED Workshop通用型MCU板 ESK-LED-100
CN¥190.8
有货
数量
1
Product ID
ESK-LED-100
产品说明
HT16D35A/HT16D35B 是一款多功能的LED驱动IC，每个IC最多可以驱动72颗RGB LED (8行×9列) 或者224颗单色LED (8行×28列)，也可以串接以驱动更多点数。此IC具有恒流输出的能力，可均匀显示亮度，每一点可以设定64阶亮度变化，若以RGB 3色为一点、就有26万种颜色变化。HT16D35A及HT16D35B以串行接口与MCU进行数据通信，两者不同点仅在接口方式。
| IC 型号 | 接口 |
|---|---|
| HT16D35A | 3线 SPI |
| HT16D35B | I2C |
Holtek的开发平台软件HT16D3x LED Workshop可帮助用户简化LED显示项目的开发过程为三个步骤: 画面设计、显示效果设计及自动产生单片机的程序代码。
LED Workshop开发板旨在帮助使用者轻松体验开发平台并评估HT16D35A / HT16D35B。包括5个板: 一个MCU板(必须要有)和四个LED板(择一即可)，如下:

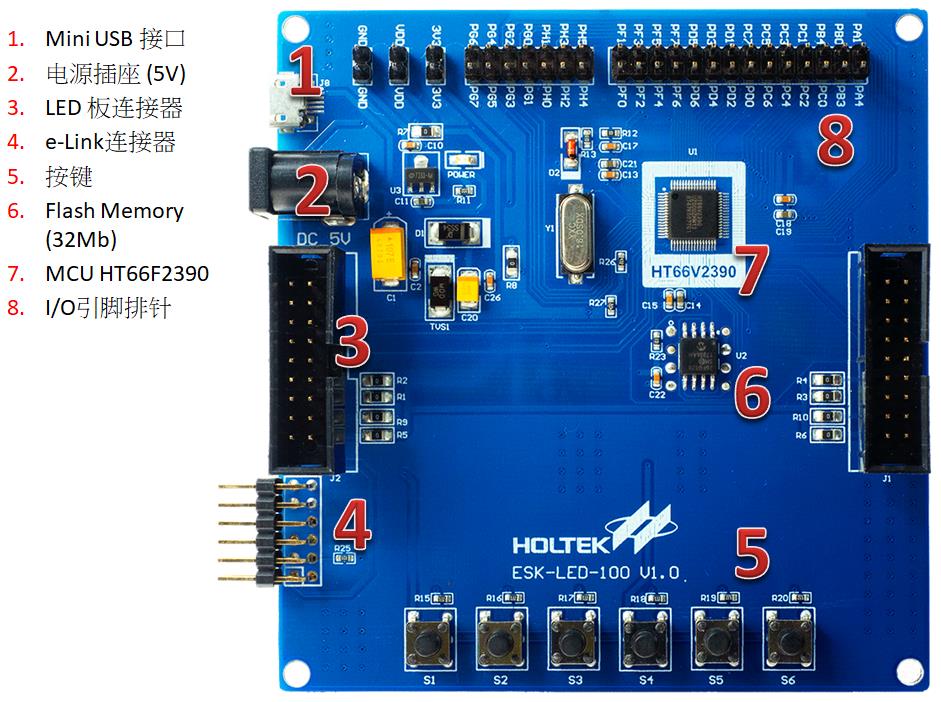

- 1. ESK-LED-100: MCU板，MCU为HT66F2390，亦称下板。

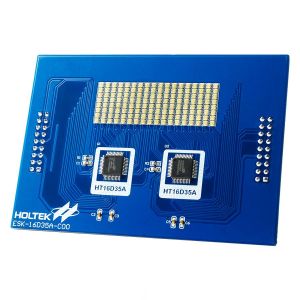

- 2. ESK-16D35A-C00: 彩色LED板，包含HT16D35A及18 列x 8行共计144个 RGB LED。

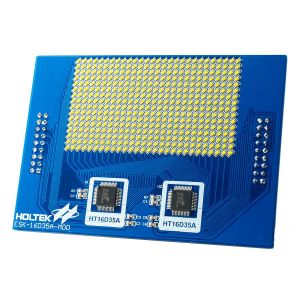

- 3. ESK-16D35A-M00: 单色/灰阶LED板，包含HT16D35A及28 列x 16行共计448个白光LED。
- 4. ESK-16D35B-C00: 彩色LED板，包含HT16D35B及18 列x 8行共计144个 RGB LED。
- 5. ESK-16D35B-M00: 单色/灰阶LED板，包含HT16D35B及28 列x 16行共计448个白光LED。
若要查看真实的LED显示效果，您必须拥有MCU板，一个LED板和e-Link （用于烧录MCU程序）。
网页里的教学影片有助于您快速上手，请您观看。
产品特性
- 电源: 5V直流电源
- LED图型数据可以存放在微控制器内部存储器或是外接闪存
- LED 板连接器可以连接四个LED板的任一个
产品数据
- 尺寸: 99 x 95 x 17 (mm)
- 重量: 45.4公克
- 包装内容: Holtek LED Workshop通用型MCU板 ESK-LED-100 x 1
Q & A
1. 为什么烧录完后不能直接看LED板演示?烧录程序时使用e-Link，e-Link会供电给MCU，可以不需要外接电源。完成烧录后要实际演示LED时，必须从mini USB或电源插座供电。
2. 自动产生的MCU程序代码有C语言吗?目前自动产生的MCU程序代码为汇编语言，没有C语言。
3. 完成开发后，可以移植到其他MCU主控板吗?可以的，如果你使用相同的MCU HT66F2390，只需要注意与LED板的接线正确(脚位请参考线路图)，程序可以套用。如果你换用其他MCU，则另外需要修改程序代码。
| HS Code (仅供参考) | 8473.30.00.00-6 |
|---|
