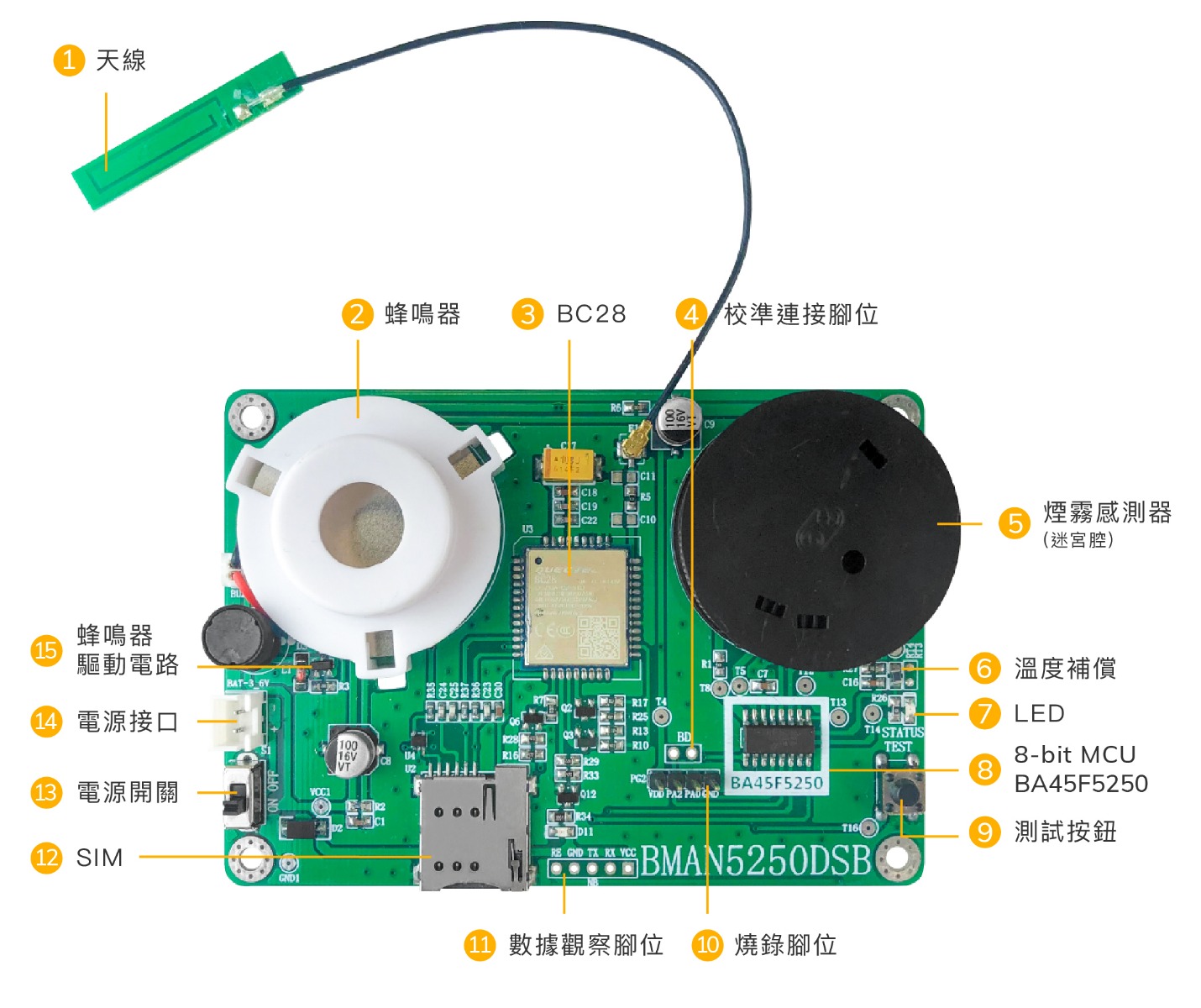

1. 上電自檢
   上電後紅色 LED 閃爍一下，蜂鳴器響一聲。若產品未經過校準，上電後紅色 LED 長亮。
2. 零點校準模式
   上電前短接板上的 BD 連接孔位可進入校準模式，紅色 LED 燈每秒閃爍一次。校準成功後進入待機模式，不成功則紅燈長亮。
3. 待機模式
   此模式下為正常工作狀態，紅色 LED 每 40 秒閃爍一次。
4. 低電壓模式
   電壓低於 3.2V 時進入低電壓狀態，此時會在待機模式的基礎上每 40 秒蜂鳴器響一聲。
5. 警報模式
   偵測到超過預設值的煙霧濃度時觸發，此時紅色 LED 燈持續閃爍，蜂鳴器響 3 聲停 2 秒，以此循環。
6. 靜音模式
   警報模式下按下測試按鈕進入靜音模式，此時紅色 LED 燈保持閃爍，蜂鳴器不響，持續 90 秒。
7. 測試模式
   待機狀態下按下測試按鈕即觸發，此模式下將模擬報警狀態，鬆開按鈕可退出此模式。
8. 故障模式
   發射管 (接收管) 開路或者短路時，每 40 秒蜂鳴器響兩聲，紅色 LED 燈閃爍兩次。
9. Debug 輸出
   輸出端口為 PA2，按住按鍵上電後輸出，波特率 115200，數據為標準格式。
   更多細節說明請參考此頁面最下方的「如何輸出 Debug 資料」

開發板從 PA2 腳輸出 debug 資料，請按照以下步驟得到 debug 資料：

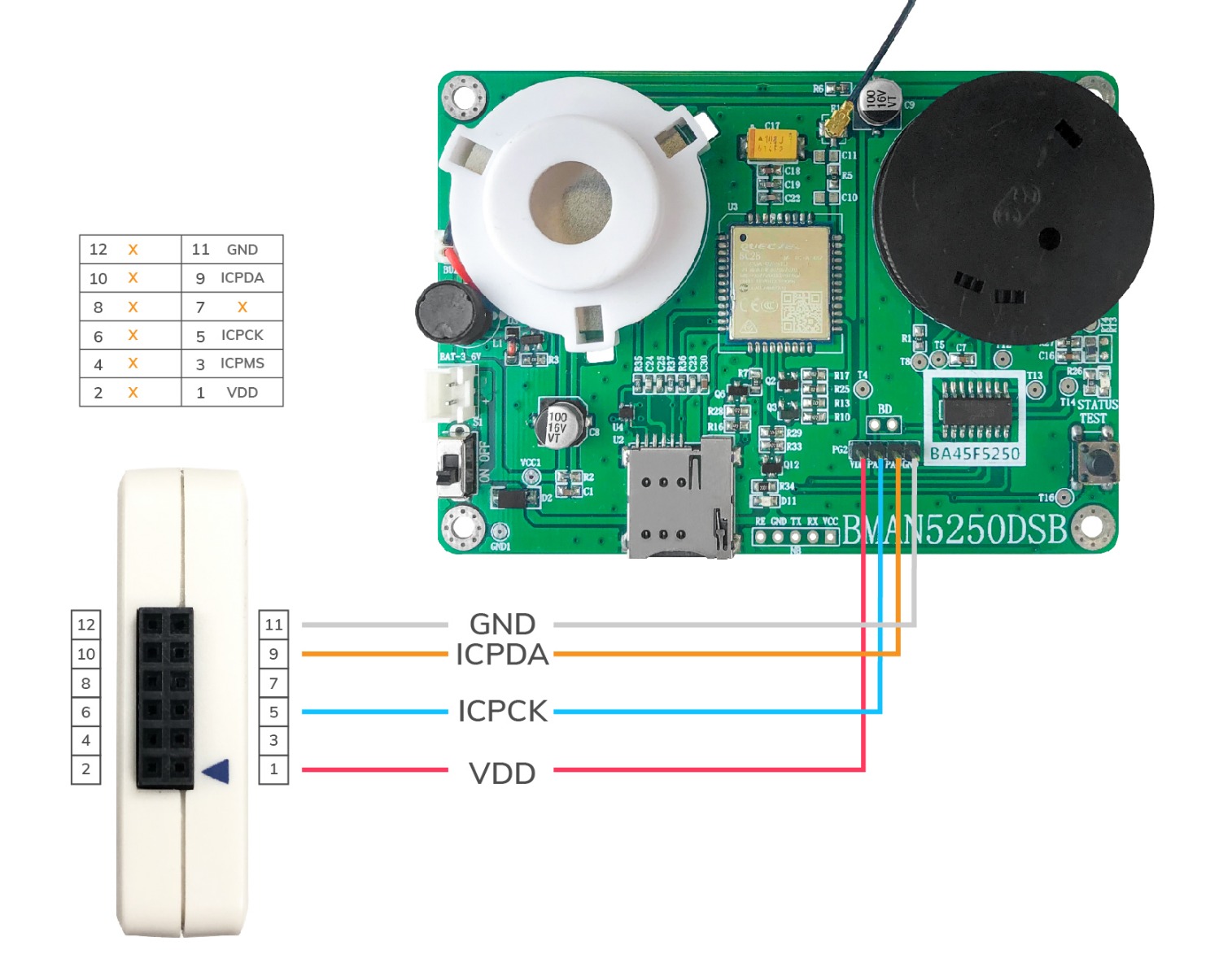

1. 接線
   將電路板的 PA2 連接到 USB 轉串口模組的 RX
   將電路板的 GND 連接到 USB 轉串口模組的 GND
   將 USB 轉串口模組連接到您的 PC
2. 電源開關切到 OFF，將板子上電 (建議使用 3V）
3. 將您的串列埠軟體 (例如 AccessPort) 設置為 115200bps，N81 (No Parity，8 data bits，1 stop bit)
   請記得選擇正確的 com 口
4. 按住測試按鈕，將電源開關切到 ON。總計 35 bytes 的 debug 資料將顯示在串列埠軟體上

Debug 資料含義說明

35 bytes 中只使用了一部分，以下是 debug 資料的說明以及我們測試時所讀到的值：

Byte 0: AAh，固定值

Byte 1: 資料長度，23h

Byte 2: 零點值 (OPA 打開、發射管未打開時的獲取的 OPA 輸出值)，18h

Byte 3: 發射值 (OPA打開、發射管打開時的獲取的OPA輸出值)，7Eh

Byte 4: 差值 (前兩項之差再經過電壓補償(以3.0V電壓為基準)後得到的值)，60h

Byte 5: 校準值 (空氣下校準得到的發射差值作為校準的零點值)，61h

Byte 6: 校準報警點 (設定的報警點，如果當前的發射差值減去零點值超過報警值將會觸發報警，20h

Byte 7 – Byte 8: 保留

Byte 9: 運行標誌， 40h
- Bit 0: 時基標誌
- Bit 1: 待機模式標誌
- Bit 2: 待機週期閃燈標誌

Byte 10: 煙感標誌，04h
- Bit 0: 為1表示設備處於故障狀態
- Bit 1: 為1表示設備處於報警狀態
- Bit 2: 為1表示設備處於待機狀態
- Bit 3: 為1表示設備處於校準狀態

Byte 11: 保留

Byte 12: 電池AD值，5Ah

Byte 13: 溫度AD值，78h

Byte 14 – Byte 27: 保留

Byte 28: 日期-年，03h

Byte 29: 日期-月，99h

Byte 30: 日期-日，3Fh

Byte 31: 版本，high byte，01h

Byte 32: 版本，low byte，23h

Byte 33: 55h，固定值

Byte 34: checksum
