首頁 BA45F5450 開發板 (煙霧偵測警報器) BMAN5450DSA
-
首頁
-
BA45F5450 開發板 (煙霧偵測警報器) BMAN5450DSA
BA45F5450 開發板 (煙霧偵測警報器) BMAN5450DSA
NT$597
產品說明

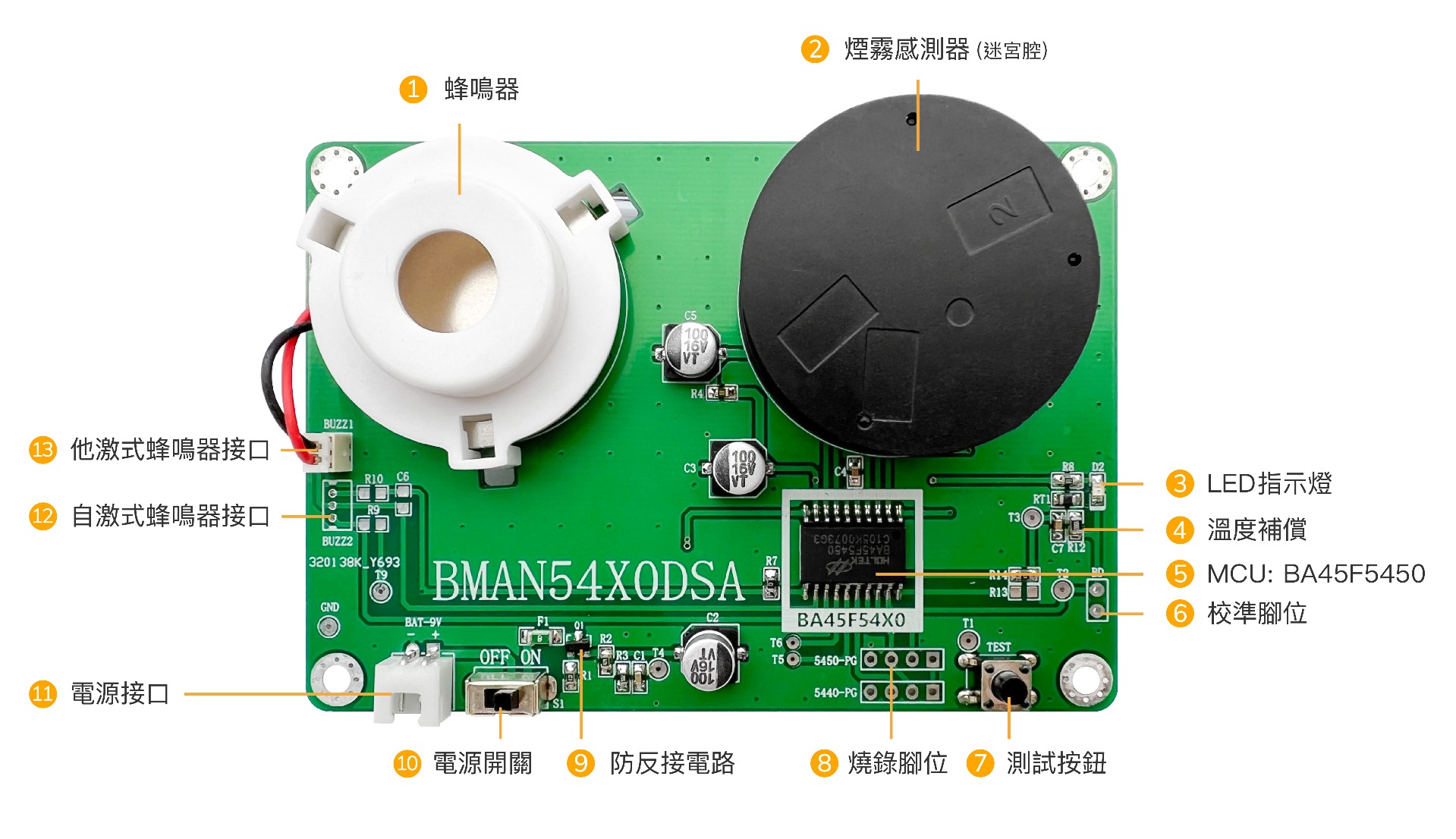

BMAN5450DSA 是 Holtek 感煙探測器 MCU BA45F5450 的開發板,適合應用在煙霧偵測警報器。本產品具有溫度補償功能,且出廠前已經過校準,讓您開發及演示產品時更加便利。
產品資訊
尺寸 : 100 x 70 x 19 mm (不含壓克力板及零件)
淨重 : 90.4g
包裝內容 :
- BA45F5450 開發板 BMAN5450DSA x 1
- 壓克力板 x 2 / 螺絲 x 8 / 尼龍六角柱 x 8 (20mm x 4 / 8mm x 4)
請注意
- 產品細節及技術支援,請聯繫安禧普科技
email : service@anchip.cn
Follow Us for More Updates!
產品使用說明
- 供電方式:9V
若產品未經過校準,上電後紅色 LED 將常亮 ; 若經過校準,上電時紅色 LED 閃一次。
- 校準模式
煙霧警報器需要依實際使用環境進行校準,本產品在出廠前已經過校準。
(1) 上電前短接板上的 BD 腳位及 GND 腳位可進入校準模式。
(2) 校準模式下,紅色 LED 燈將每秒閃爍一次。
(3) 校準成功後進入常態模式,校準不成功則紅燈常亮。
- 常態模式
進入常態模式後,每 40 秒紅色 LED 燈閃爍一次。
- 警報模式
當偵測到煙霧時進入警報模式,此時蜂鳴器將會響 3 聲後停 1 秒,以此循環。
- 測試模式
按下測試按鍵將會模擬警報模式一次,此時,蜂鳴器響 3 聲、紅色 LED 閃一下後停止。
- 故障檢測
每 40 秒檢測一次,檢測時,紅色 LED 閃 2 下。
資源
- MCU: Holtek BA45F5450, 9V 高壓感煙探測器 Flash MCU,包含規格書、封裝尺寸、開發工具等資訊。
- 應用筆記 : AN0540TC,BA45F5xxx 內建類比前端於感煙探測器應用須知
更多資訊
HS Code (僅供參考) |
8473.30.00.00-6 |
