本產品 BMD11M134 是具有 14 段碼的四位數顯示模組，除了基本的 0～9 數字以外，還可以用來顯示全部大寫英文字母、14 個小寫英文字母以及特殊符號等。您可以依需求級聯最多四個一起使用，開發板可透過 I2C 介面與本產品進行通訊。
我們使用COOKIE來提升網站使用體驗， 建議您允許使用COOKIE，更多細節請參考我們的隱私權政策， 瞭解更多。
我的帳戶
搜尋
產品特色
- 輸入電壓：3.3V～5.5V
- 工作電流：
- 24.6mA @3.3V (全亮)
- 0.92mA @3.3V (全滅) - 具有 14 段碼，可以顯示以下內容：
- 數字：0～9
- 全部大寫英文字母：A～Z
- 14 個小寫英文字母：a, b, c, d, e, g, h, i, m, n, o, u, w, y
- 符號：" 、 ~ / _ ' ( ) * + , - . : < = > | ^ [ ] - 最多可級聯 4 個一起使用
- 通訊介面：I2C (地址：0x2C)
- 尺寸：40.47 x 26.61 x 14.92 mm
- 淨重：11g
- 產品包含：BMD11M134 x1, 2x2P 排針 x1
產品說明
BMD11M134 是採用 8-bit MCU HT66F3185 開發而成，您可以透過本產品背面的級聯介面最多同時級聯四個一起使用，級聯時，只需將其中一個 BMD11M134 與開發板連接即可。
BMD11M134 上具有 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

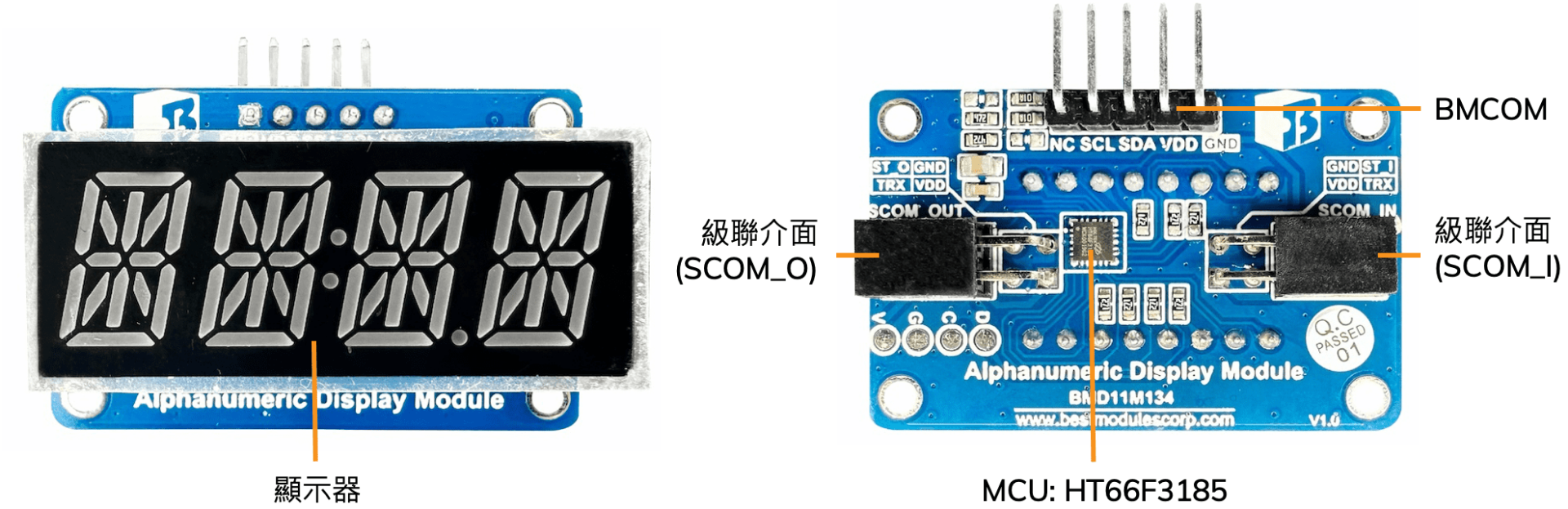

產品功能說明
腳位說明
BMD11M134 背面
| 腳位 | 名稱 | 功能 |
|---|---|---|
| 1 | NC | - |
| 2 | SCL | I2C: 時鐘線 |
| 3 | SDA | I2C: 資料線 |
| 4 | VDD | 供電：3.3V~5.5V |
| 5 | GND | 接地 |
| 6 | GND | 接地 |
| 7 | VDD | 正電源 |
| 8 | ST_O | 級聯狀態輸出 |
| 9 | TRX | 級聯單總線通訊腳位 |
| 10 | VDD | 正電源 |
| 11 | GND | 接地 |
| 12 | ST_I | 級聯狀態輸入腳位 |
| 13 | TRX | 級聯單總線通訊腳位 |
資源
- MCU : Holtek HT66F3185，內建 EEPROM A/D Flash MCU，包含規格書、封裝資訊。
