RGB LED模組(8x8) BMD26M088

NT$116

有貨

數量

395 個

Product ID

BMD26M088

本產品 BMD26M088 是一個彩色 LED 模組，模組上有 64 顆 RGB LED，以 8x8 (8 行 8 列) 的方式呈正方形排列。模組使用的 LED 驅動 IC 是 HT16D33B，HT16D33B 可直接驅動每一個 RGB LED 燈珠，其工作原理與燈條式的 LED 模組不同，燈條式 LED 模組的 LED 是一個接一個串接起來的。

請選擇產品數量

選擇	數量	折扣	單價
	1-9	-	NT$116
	10+	5%	NT$110

大量訂購詢價。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

要讓一個 RGB LED 模組呈現出迷人的燈光效果，除了需要在程式設計各種燈效外，另一方面也要靠 LED 驅動 IC 的能力。

HT16D33B 是一顆功能強大的驅動 IC，它提供 16 級的恒定驅動電流及 256 級的亮度控制 (使用 PWM 訊號)，LED 的亮度也就是由驅動電流大小及亮度控制的級數 (PWM 訊號佔空比) 來決定。每一個 RGB LED 的紅、綠、藍三原色，各有 0～255 的數值可調整，組合起來有 1677 萬色全彩顯示效果 (256 x 256 x 256)。

外部的開發板可透過 I²C 介面與 HT16D33B 通訊，使用指令控制每一顆 RGB LED 的顏色與亮度，從而設計出千變萬化的燈光效果。如果需要更多的 RGB LED，最多可以級聯 4 片 BMD26M088 模組，構成 256 顆 RGB LED (16x16) 的全彩顯示燈效。

板上的 LED 都有自己的編號，從 0 標號到 63，正下方有三角形圖示的 LED 則代表編號 0，編號由左向右排序，請參考下圖。您可透過指令一次調整或清除全部、一列、一行或單顆的 LED 顏色，也可以調整全部 LED 的亮度。

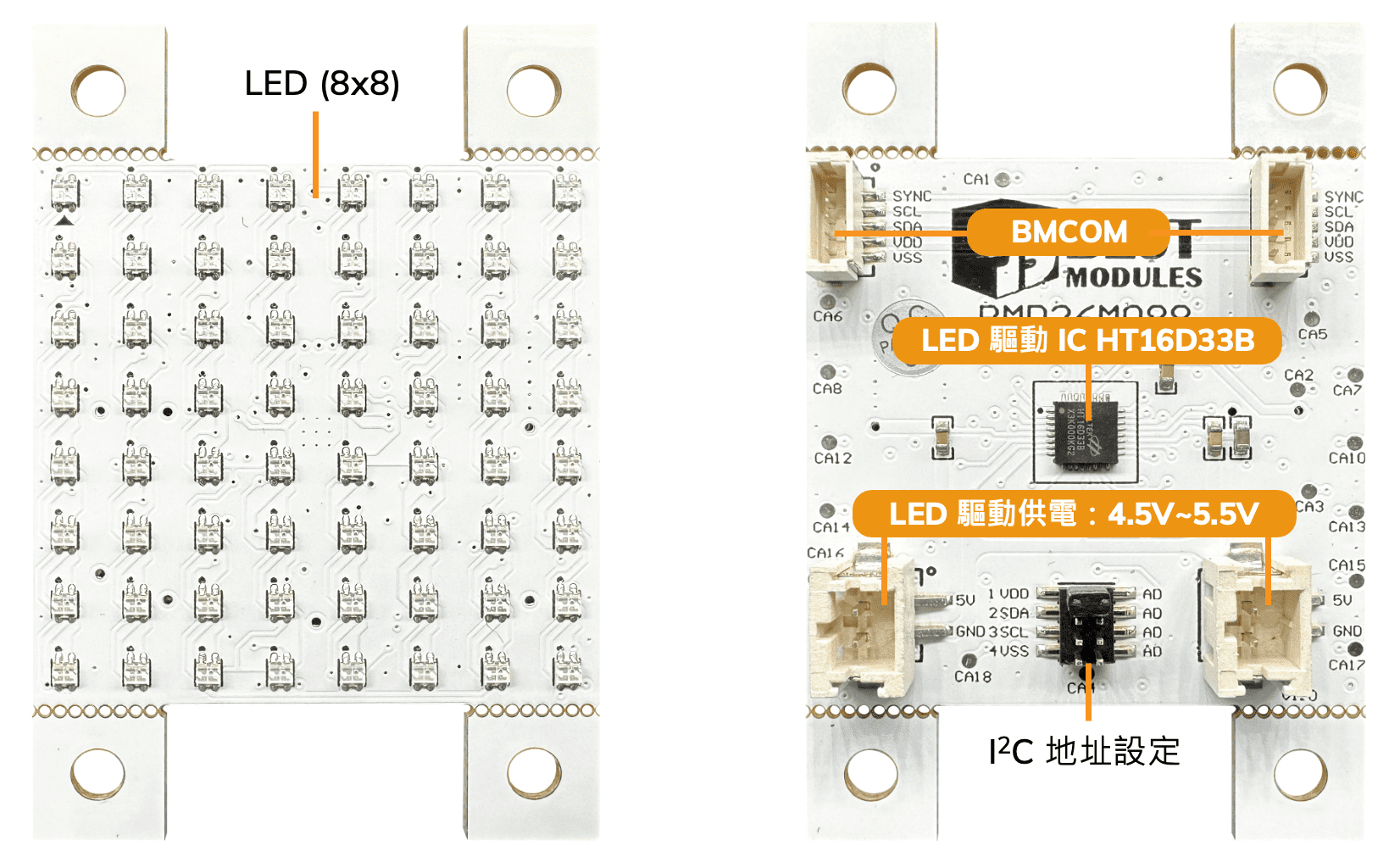

本產品背面有兩個 BMCOM，分別用來與開發板連接及級聯模組使用，最多可同時級聯四個模組。

另外需留意，本產品需要雙電源供電。
與 BMduino-UNO BM53A367A 一起使用時：

將本產品的 BMCOM 與 BM53A367A 的 BMCOM2 連接
將本產品的 LED 驅動供電介面與 BM53A367A 的 BMCOM1 VDD 及 GND 腳位連接
供電給 BM53A367A

與其他開發板一起使用時：

將本產品的 BMCOM 與開發板連接
將本產品的 LED 驅動電源介面接上外部電源
供電給開發板與 LED 驅動

級聯使用時...
1. 需注意供應電流是否足夠。
2. 需要為每一個模組設定不同的 I²C 地址。

產品特色

工作電壓：2.7V～5.5V
工作電流：<10mA @5V
內建 LED 驅動 IC HT16D33B
- 工作電壓：4.5V～5.5V
- 驅動電流：268mA @5V (恒流率 24mA，白光、亮度最高)
可調整 1677 萬種顏色、256 級亮度
可調整 16 級恒流 (3mA～48mA)
最多可級聯 4 個模組
可調整全部、一行、一列或單顆 LED 顏色
通訊介面：I²C (預設地址：0x67)
尺寸：54 x 36 x 8 mm
淨重：7g
產品包含：BMD26M088 x1、5-pin 連接線 x1, 2-pin 連接線 x1

產品功能說明

腳位說明

腳位	名稱	功能
1	SYNC	-
2	SCL	I²C: 時鐘線
3	SDA	I²C: 資料線
4	VDD	供電：2.7V~5.5V
5	VSS	接地
6	SYNC	-
7	SCL	I²C: 時鐘線
8	SDA	I²C: 資料線
9	VDD	供電：2.7V~5.5V
10	VSS	接地
11	5V	LED 驅動供電：4.5V~5.5V
12	GND	接地
13	5V	LED 驅動供電：4.5V~5.5V
14	GND	接地
