16W超音波霧化器模組(BMCOM) BMN31K522

NT$362

有貨

數量

160 個

Product ID

BMN31K522

BMN31K522 是 16W 超音波霧化器模組，由控制板與一體式霧化器模組 BM52O5221-1 所組成，BM52O5221-1 將霧化片、控制電路板及結構元件整合於一體。

請選擇產品數量

選擇	數量	折扣	單價
	1-9	-	NT$362
	10+	5%	NT$344

大量訂購詢價。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品說明

霧化量調整與其他特點

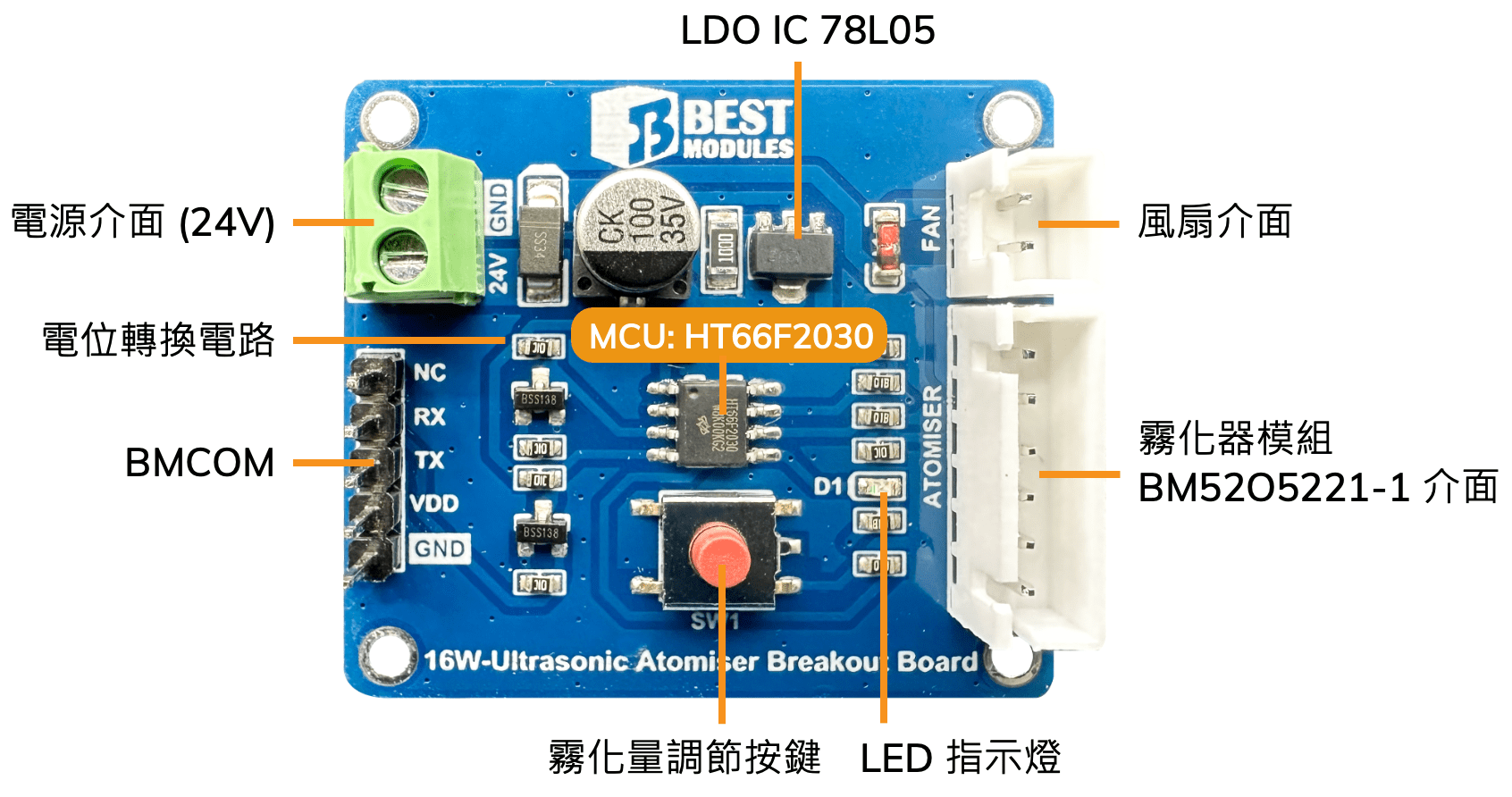

BMN31K522 的控制板是使用 Holtek 8-bit MCU HT66F2030 開發而成，控制板上具有一個按鍵，用來控制出霧量 (共三段：1～3 階)。本產品提供缺水檢測功能來預防缺水乾燒造成危險，水位正常的情況下，控制板上的 LED 常亮，然而當檢測到缺水時 (水位低於 30mm)，LED 開始閃爍，並自動停止運作。

連接開發板使用

控制板上具有 BMCOM，方便您直接與 BMduino 開發板連接使用 (例如：BM53A367A)。如果您沒有 BMduino 開發板，也可以搭配其他開發板使用 (例如：Arduino UNO)。

工作模式選擇

本產品提供兩種工作模式：單機模式及聯網模式

單機模式：將風扇接上控制板，並接上電源 (24V) 後即可使用。當檢測到缺水時，BM52O5221-1 會自動停止工作，直到檢測到有水後再開始產霧。
聯網模式：此模式是透過開發板來傳送指令控制 BMN31K522。您需要將開發板及風扇接上控制板後，控制板接上電源 (24V)，並供電給開發板。當檢測到缺水時，BM52O5221-1 會自動停止工作，直到檢測到有水後再開始產霧，無需開發板控制。

請注意：本產品上電之前一定要先加水。

產品特色

輸入電壓：24V
工作電流：0.75A @24V (最大霧化功率)
霧化頻率：1.7MHz
霧化量：>220ml/h (受結構影響，僅供參考)
霧化效率：>13.5ml (霧化量 / 霧化功率)
工作模式：單機模式、聯網模式
出霧量可調節，1～3 段，0 為關閉霧化
具有缺水檢測功能 (電容檢水)
通訊介面：UART (波特率：9600bps)
建議水位高度：30～50mm
BM52O5221-1 通過 EN 55014 EMC 測試
尺寸：
- 控制板：40.91 x 36.25 x 13.1 mm
- BM52O5221-1：55 x 55 x 36.8 mm
淨重：71g

產品功能說明

腳位說明

腳位	名稱	功能
1	GND	接地
2	VDD	供電：24V
3	NC	-
4	RX	UART: RX
5	TX	UART: TX
6	VDD	正電源 (用來進行 UART 通訊)
7	GND	接地 (用來進行 UART 通訊)
8	FAN-	風扇負極
9	FAN-	風扇正極
10	GND	接地 (BM52O5221-1)
11	24V	正電源 (BM52O5221-1)
12	PWM	PWM 控制腳位 (控制霧化量)
13	WATER	水位檢測腳位
14	FAN	風扇驅動腳位
15	VR	-

產品系列比較

功能	BMN31K522	BMN31K512	BMN31K502
工作電壓	24V	18V~26.5V	5V
工作電流	0.75A @24V	0.42A @24V	400mA @5V
最大霧化功率	16W	10W	2W
霧化頻率	1.7MHz	1.7MHz / 2.4MHz	108kHz
霧化量可調整	O 3 段	O 聯網模式：32 段單機模式：5W～10W 可調整	O 聯網模式：3 段
缺水檢測功能	O	O	X
霧化片安裝位置	水面下	水面下	水面上
通訊介面	UART (9600bps)	UART (9600bps)	UART (9600bps)
