鋰電池管理開發平台 3~8 串鋰電池模擬板 BMS-WS05

NT$2323
有貨
數量
10
Product ID
BMS-WS05
產品說明

本產品為鋰電池管理開發平台的 3~8 串鋰電池模擬板,用於模擬多串鋰電池,減少產品開發週期,需搭配 HT45F85x0 MCU 主板及 MCU 轉接板使用。

本產品最多可輸出八串的電壓,可模擬每串電池的電壓,但無法提供負載運轉大電流使用。對鋰電池進行量測時,可免去等待充電、放電時間,也能達到預期的電壓值。

3~8 串鋰電池模擬板提供兩種模擬電池電壓的方式:

  1. 每節固定的電壓:提供每節電池 4200mV ±1mV 固定電壓,適合用於電壓校準。
  2. 可旋鈕選擇的電壓:提供 8 組 0.10V~4.33V 固定電壓及 4 組 1.5V~4.4V 可調電壓,每個旋鈕各有 12 組電壓可選擇,也能同時選擇同一組電壓。

產品上電後無需額外設置,即可輸出上述兩種模擬電壓。

歡迎到倍創科技的露天市集選購
支持超商取貨付款!
Follow Us for More Updates!
產品特色
  1. 輸入電壓 : 36V – 40V DC
  2. 模擬 3~8 串鋰電池
  3. 提供每節電池兩種電壓模擬方式 : 固定電壓及可調整電壓
  4. 固定電壓 : 單節4200mV±1mV,適用於校正電壓
  5. 可調整電壓 : 8 組 0.10V~4.33V 固定電壓及 4 組 1.5V~4.4V 可調電壓
  6. 不需等待充放電
  7. 上電後即可輸出模擬電壓,無需額外設置
  8. 電壓誤差可直接從可變電阻修正

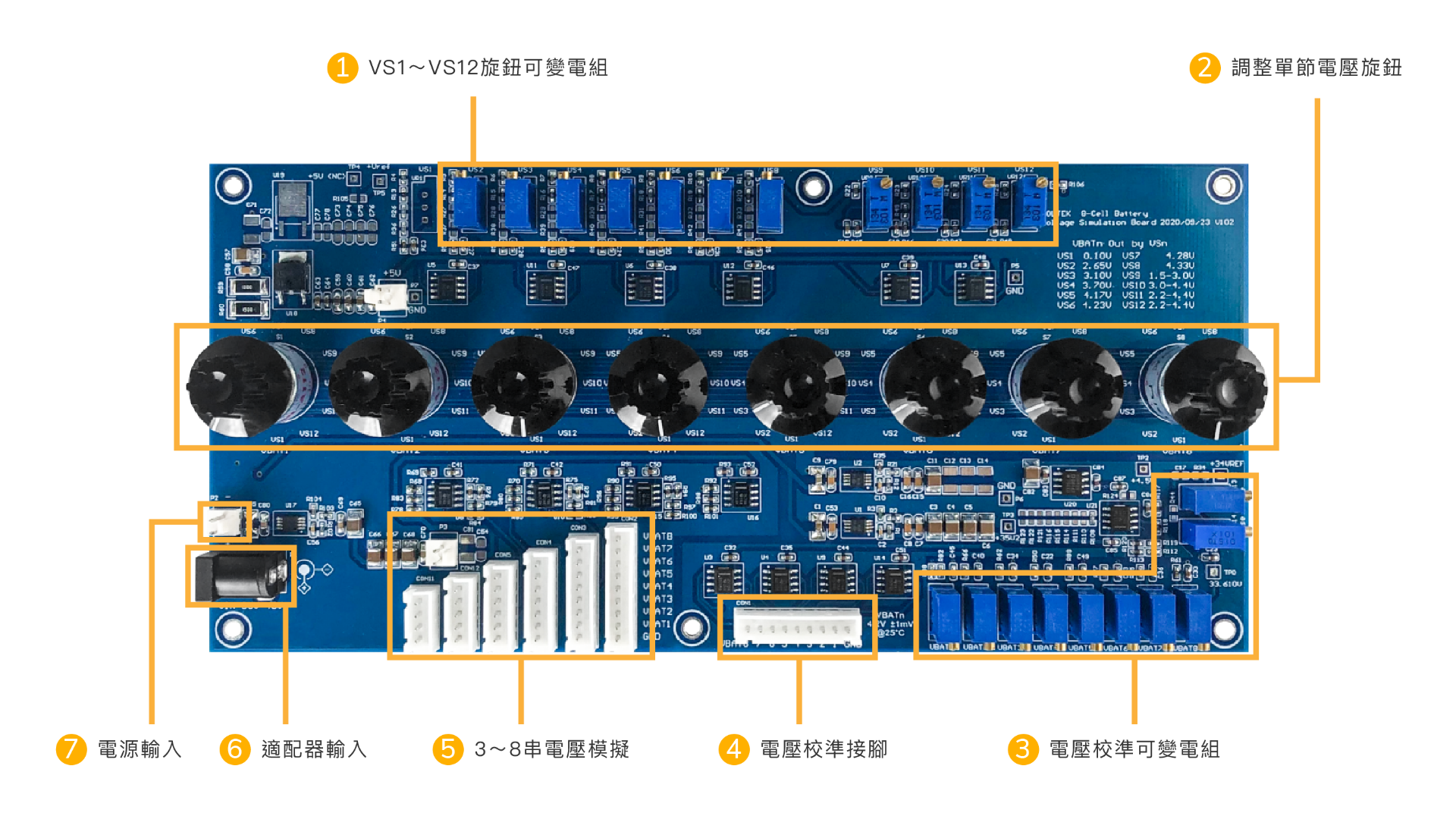

模擬板功能介紹
產品資訊
  1. 尺寸
    - 模擬板 (含塑膠外殼):222 x 112 x 41 (mm)
    - 連接線:240 x 23 (mm)
    - 適配器:長 2035 (mm)
  2. 淨重
    - 模擬板 (含塑膠外殼):650g
    - 連接線:6g
    - 適配器:349g
  3. 包裝內容
    - 3~8 串鋰電池模擬板 (含塑膠外殼) x 1
    - 連接線 x 1
    - 適配器 x 1
資源
  1. Holtek 鋰電池管理開發平台,包含軟體、硬體說明文件及軟體下載。
  2. 應用筆記:AN0543TC,HT45F85xx/86xx/87xx 鋰電池保護應用說明
Youtube
更多資訊
HS Code (僅供參考) 8504.50.90.00-5
