鋰電池管理開發平台 HT45F8560 48LQFP-EP MCU 轉接板 BMS-WS04
NT$100
產品說明
本產品為 Holtek 鋰電池管理開發平台的 HT45F8560 MCU 轉接板，使用者可透過 e-Link 或 e-WriterPro 將程式燒錄至 MCU。
HT45F85x0 系列是鋰電池保護 Flash MCU，其內建高精度 (±1%) LDO及各節鋰電池電壓偵測電路，精準度為 ±0.5%。適合應用於 3～8 串鋰電池產品，例如：電動工具、無線吹風機、無線吸塵器等。

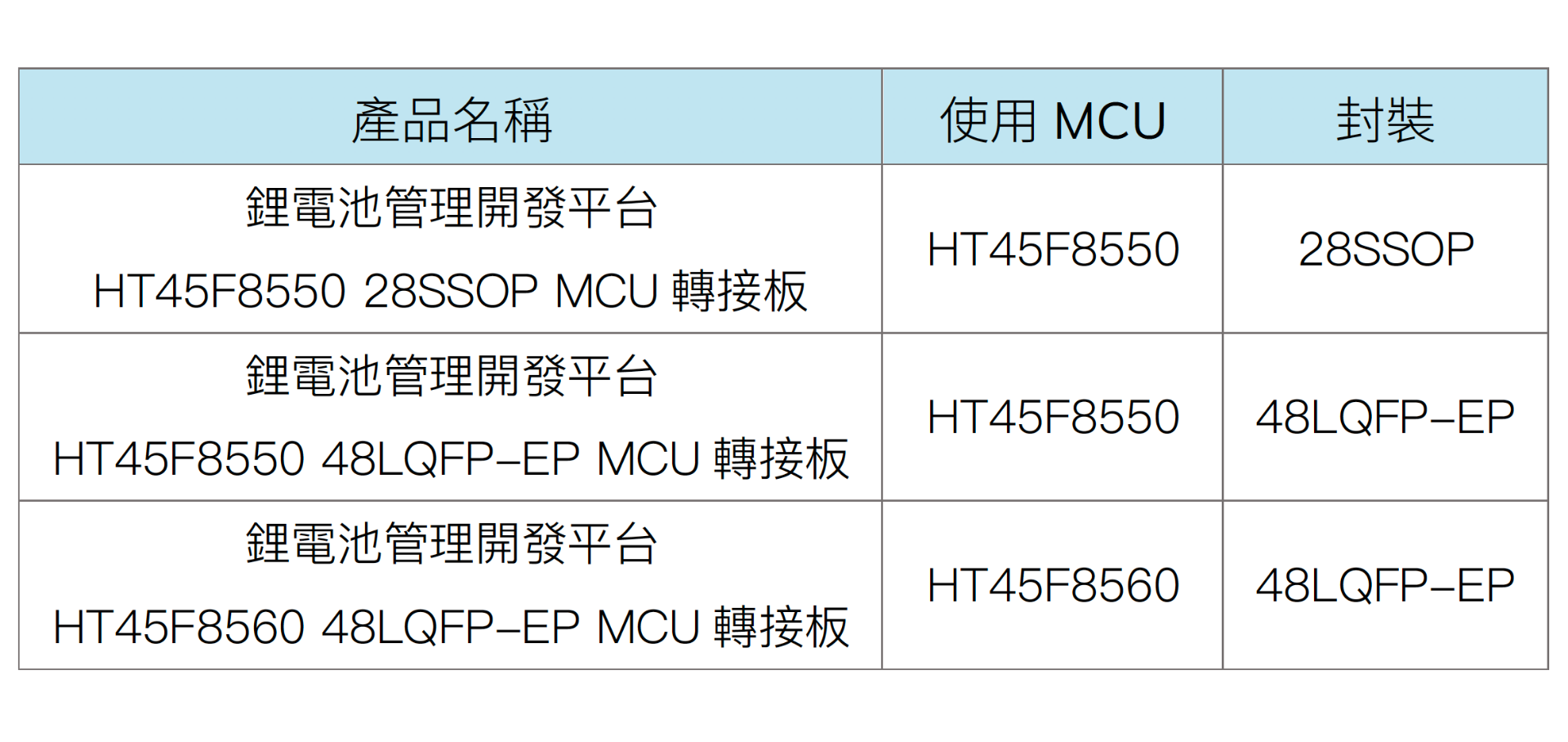

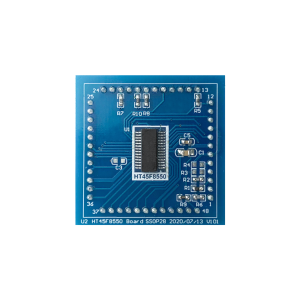

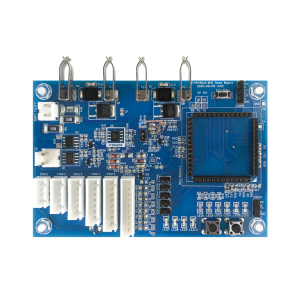

HT45F85x0 系列 MCU 轉接板需與 HT45F85x0 MCU 主板搭配使用，MCU 轉接板共有三款：
鋰電池管理開發平台的 MCU 轉接板使用 HT45F8550、HT45F8560 兩種 MCU，差異分別為：記憶體大小、I/O、ADC 及 Timer 數量，且 HT45F8560的 通訊介面較 HT45F8550 多了一個 SPIA。
請注意
MCU 主板與 MCU 轉接板連接時需注意方向，若電池高壓 (大於5V) 與 MCU 非高壓腳位相接時，會造成 MCU 損毀。
Follow Us for More Updates!
產品特色
- 工作電壓：1.8V～5.5V
- 內建高精度 (±1%) LDO
- 分壓比精度：±0.5%
- 包含一個多通道 12-bit A/D 轉換器、比較器、高精度電壓調整器和可充電鋰電池保護功能

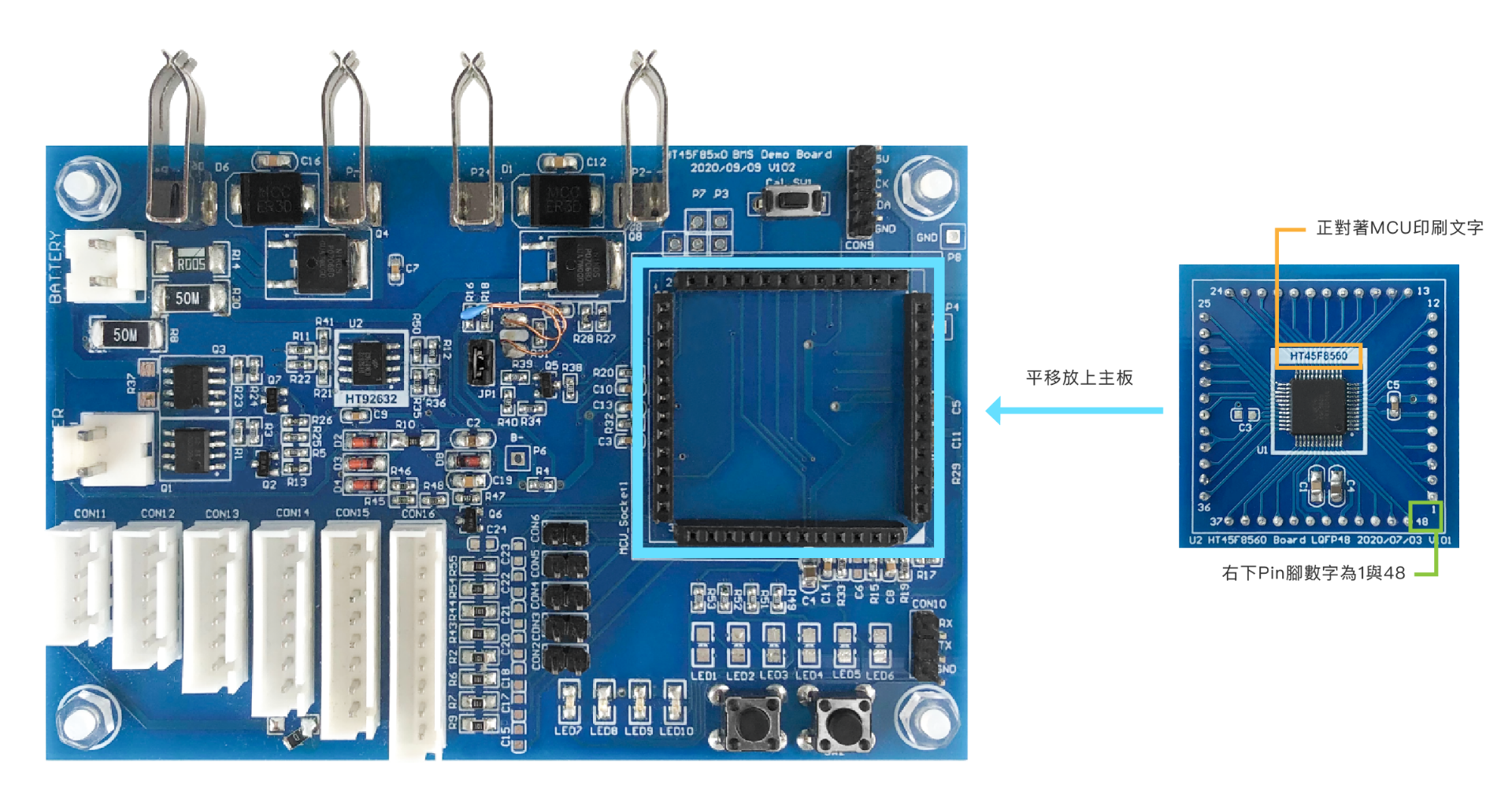

MCU 轉接板與 MCU 主板連接說明
- 連接時，請使用者正對著 MCU 印刷文字，轉接板右下 Pin 腳數字為 1 與 48，與主板右下同位置。( 以下圖HT45F8560 為例)
- MCU 轉接板不可焊上 C3 (2.2nF)，統一由主板上的 C3 (2.2nF) 連接即可，以免電容並聯造成非預期的充放電時間，使電壓檢測不正確。
產品資訊
- 尺寸：35 x 35 x 9 (mm)
- 淨重：6g
- 包裝內容：HT45F8560 48LQFP-EP MCU 轉接板 x 1
資源
- MCU : Holtek HT45F8560， 鋰電池保護 Flash MCU，包含規格書、封裝尺寸等。
- Holtek 鋰電池管理開發平台，包含軟體、硬體說明文件及軟體下載。
- 應用筆記：AN0543TC，HT45F85xx/86xx/87xx 鋰電池保護應用說明
