MIDI創意音樂擴充板 BMV56T123

NT$481 (含稅)

有貨

數量

24 個

Product ID

BMV56T123

想像一下，如果生活中隨處可見的物品都能發出聲音，這會是一個多麼有趣的世界！透過 BMV56T123，這一切都能實現！本產品擁有 16 個觸控介面，您可以隨心所欲地接上任何可導電的物品，像是水果、植物、湯匙等，透過 MIDI 創造出獨一無二的音樂。

歡迎到倍創科技的露天市集選購
支持超商取貨付款！

露天拍賣

產品特色

工作電壓：5V
工作電流：76mA (LED 全亮，播放 1kHz 語音，音量為 6)
工作模式：單機模式、聯網模式
具有 16 個觸控介面
音源
- 內建 13 組 MIDI 音色
⬥ 大鋼琴、電鋼琴、音樂盒、管鐘、哈蒙德風琴、敲擊音色風琴、清音電吉他、
合成貝斯1、撥弦弦樂、定音鼓、木魚、槍聲、打擊樂
- 可使用板上的 USB 介面加入音源 (支援單聲道 .wav 檔)
Flash memory: 128Mbit
可搭配 8Ω/2W 喇叭使用
通訊介面：UART (鮑率：115200bps)

產品說明

本產品內建 13 組 MIDI 音色，您也可以使用 USB 介面來添加音源，使用上非常容易，選擇音色後，再將 16 個觸控介面以鱷魚夾夾上不同的物品，即可開始彈奏。
除了第 13 組打擊樂MIDI外，16 個觸控介面代表不同的音高，感測到觸控時，板上對應的 LED 將會點亮。此外，我們還在板上設計了音量調整按鍵 (0~15 級) 及音源、音色切換按鍵，讓操作更加便利。

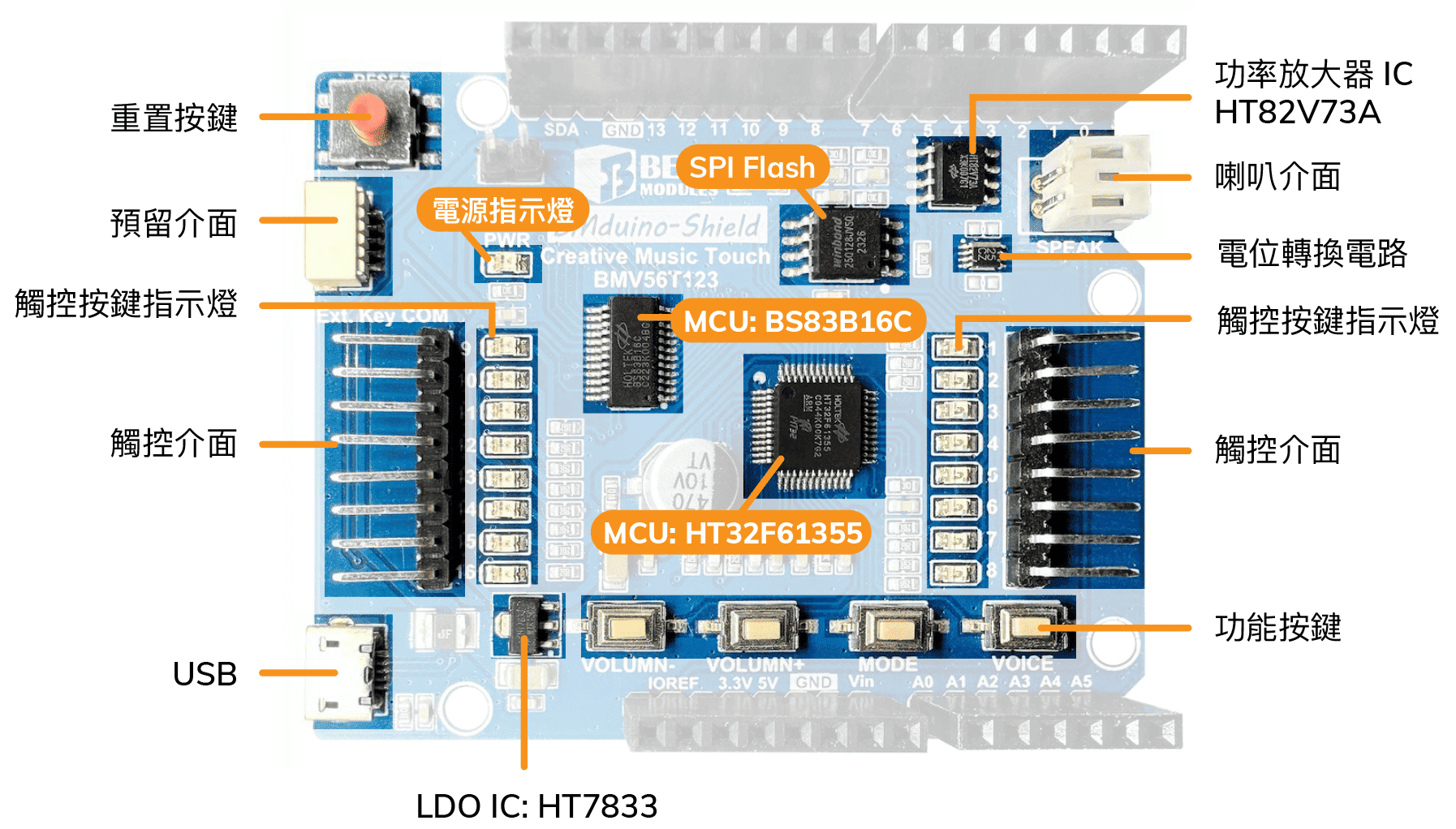

產品功能說明

如果您將本產品插上 BMduino UNO BM53A367A 一起使用時，只需供電給 BMduino UNO 即可。。
而若選擇單機模式時，您可以使用 USB 供電 5V 即可。

腳位說明

其他腳位未使用

名稱	BM53A367A 腳位	功能
IOREF	IOREF	通訊邏輯參考電壓
RESET	RESET	重置開發板
5V	5V	供電：5V
GND	GND	接地
mTX	~D2	UART: TX
mRX	~D3	UART: RX
INT	~D4	觸控感測腳位 ⬥ 感測到觸摸：輸出低電位
腳位	名稱	功能
1~16	Touch	觸控腳位1 ~ 觸控腳位16

資源

MCU:
1. Holtek HT32F61355，具 Flash 資料記憶體的 32-Bit Arm® Cortex®-M0+ 音樂合成器 MCU，包含規格書、封裝等資訊。
2. Holtek BS83B16C，增強型觸控式 Flash MCU，包含規格書、封裝等訊息。
IC: Holtek HT82V73A，具有關閉功能的 1500mW 音頻功率放大器，包含規格書、封裝等資訊。
